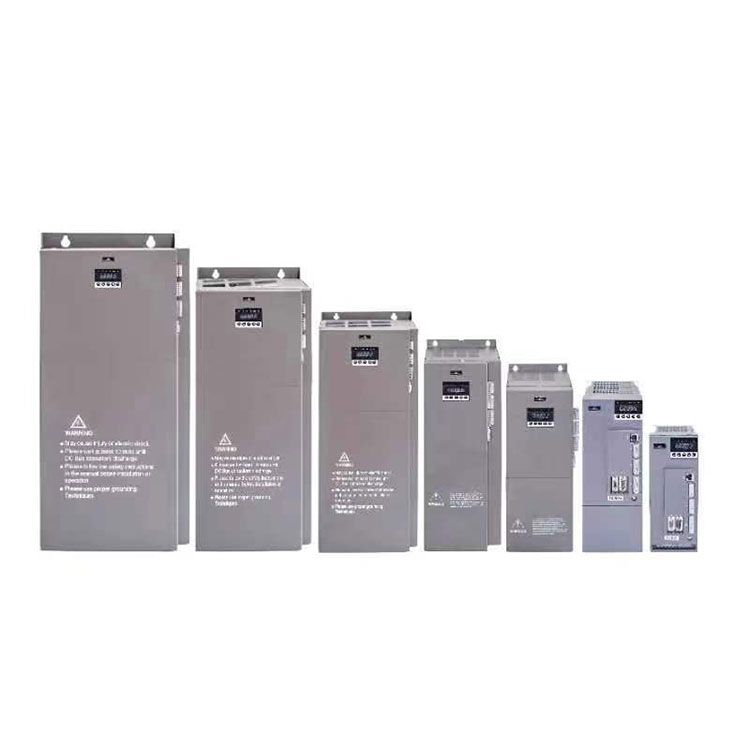

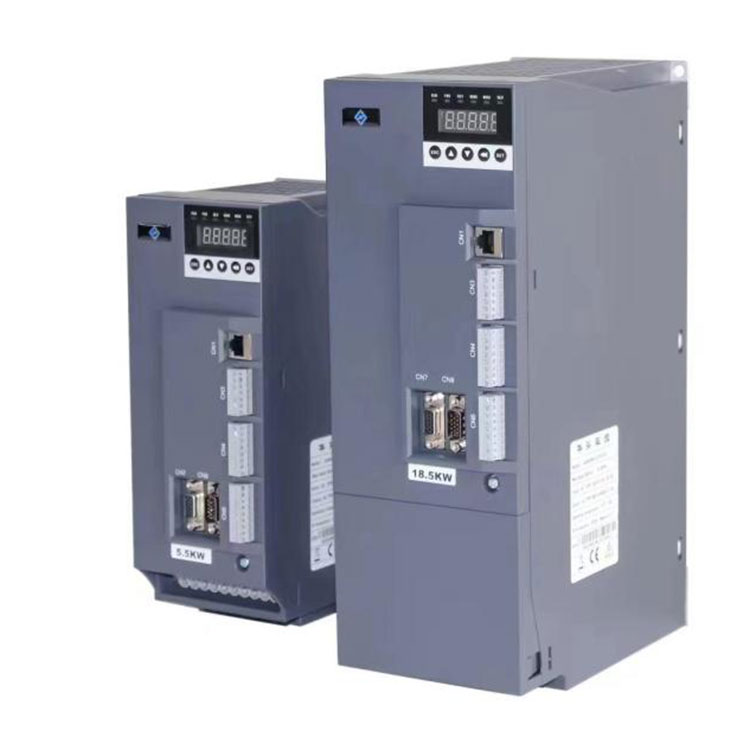

Servoazionamento CA serie AS650

Descrizione del prodotto

AS650

Il servoazionamento CA serie AS650 realizza il servocontrollo completo ad anello chiuso dei motori a induzione CA e dei motori sincroni a magneti permanenti, integrando il controllo della velocità, il controllo della posizione e il controllo della coppia.

Il servoazionamento CA serie AS650 è dotato di interfacce avanzate, funzionamento semplice e possibilità di debug gratuito delle applicazioni standard, offrendo grande comodità ai progettisti meccanici nella selezione, progettazione e debug. Le comode interfacce con sistemi CNC e sistemi PLC dei principali marchi nazionali ed esteri rendono la vostra progettazione meccanica più flessibile e dimostrano pienamente il vostro vantaggio competitivo.

In quanto unità di servoazionamento ad alta potenza, il servoazionamento CA serie AS650 è particolarmente conveniente in applicazioni di servoazionamento ad alta potenza come il controllo del mandrino di macchine utensili CNC, attrezzature per la forgiatura, attrezzature per la stampa, servosistemi idraulici e attrezzature per trafilatura .

Dimensioni del servoazionamento

potere (chilowatt)	A(mm	B(mm)	Hmm)	L(mm)	D(mm)	Diametro del foro di montaggio (mm)	Osservazione
potere (chilowatt)	Dimensioni di installazione		Dimensioni			Diametro del foro di montaggio (mm)	Osservazione
4.0-7.5	90	251	262	100	155.8
11-18.5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

Tabella di selezione delle unità

serie	modello	Potenza di ingresso	capacità della batteria (kVA)	Corrente in ingresso (A)	Corrente di uscita (A)	Motore adattivo (kW)	Unità di frenatura	Distanza di adattamento (Q/kW)	Resistenza di frenatura Quantità
AS650	2R2T3	3PH 380V 50/60 Hz Intervallo di tensione 304~456 V Tasso di squilibrio di tensione inferiore al 3% Tasso di squilibrio di frequenza inferiore al 3%	4.8		6	2.2	integrato	75/0,8
	004T34		6	10.7	9	4		50/1.0
	5R5T3*		8.6	15.5	13	5.5		50/1,5
	7R5T3*		11.2	20.5	17	7.5		40/2
	011t3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2,5
	018T3*		24	38.5	37	18.5		32/2
	022T3'		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2,5
	037T3*		50	76	75	37		20/2,5	2
	045T3*		60	92	90	45		16/2.5
	055T3*		72	113	110	55		16/2.5
	075T3'		100	157	150	75		16/2.5
	093T3*		116	180	170	93		16/2.5
	110T3*		160	214	210	110		16/2.5
	132T3*		192	256	253	132		16/2.5
	160T3*		231	307	304	160	nessuno
*Nota: oltre a E, i suffissi del modello includono R e C. Per potenze pari o superiori a 185 kW, consultare il produttore

Tabella di selezione dei cavi

Nome materiale	Specifiche	Osservazione
Cavo di feedback per encoder singolo servo serie AS650 da 3 m	CB650ME-A-3000-T/CB650ME-B-3000-T (con spina aeronautica)	Standard di azionamento a encoder singolo
Cavo di feedback dei comandi del sistema servo serie AS650 da 3 m	CB650MS-A-3000-T/CB650MS-B-3000-T (solo per sistema Syntec)	Standard di azionamento a encoder singolo
Cavo di feedback doppio encoder servo serie AS650 da 3 m	CB650MD-A-3000-T/CB650MD-B-3000-T (con spina aeronautica)	Encoder doppi I driver sono forniti di serie
Cavo di feedback dei comandi del sistema servo serie AS650 da 3 m	CB650MS-A-3000-T/CB650MS-B-3000-T (solo per sistema Syntec)
*Nota: il valore nel modello delle specifiche indica la lunghezza, ad esempio "CB650MD-A-3000-T", il che significa che la lunghezza del cavo è di 3 metri. I cavi di altre lunghezze sono opzionali. Se sono necessari 5 metri, il numero del modello è "CB650MD-A-5000-T" e le altre lunghezze sono simili. Le lunghezze regolari sono 5 metri, 8 metri e 10 metri.

I nostri vantaggi

Eccellenti prestazioni di controllo:

Può realizzare perfettamente il controllo VF, il controllo vettoriale ad anello aperto e il servocontrollo ad anello chiuso di motori a induzione CA e motori sincroni a magneti permanenti

Funzionamento stabile a velocità ultrabassa e coppia elevata

Buone prestazioni di risposta dinamica

Durante il funzionamento senza carico, la corrente di azionamento raggiunge il minimo, massimizzando il risparmio energetico

Il controllo della posizione e il controllo della coppia hanno una precisione maggiore

L'algoritmo di corrente ottimizzato e la configurazione hardware rafforzano la capacità di sovraccarico del driver

Ricche funzioni dell'interfaccia

Interfaccia di ingresso/uscita interruttore a 7 ingressi/2 uscite, 2 porte di uscita relè

3 ingressi analogici, 1 interfaccia di uscita analogica

2 interfacce di ingresso encoder, 1 interfaccia di uscita encoder

1 interfaccia di ingresso a impulsi ad alta velocità

1 gruppo di interfacce di ingresso impulsi differenziali multifunzione

Interfaccia di comunicazione RS232 standard

Interfaccia bus Ethernet ad alta velocità Mechatrolink-lll Ethercat

Funzioni di controllo ricche e potenti

L'azionamento vettoriale a circuito completamente chiuso può realizzare perfettamente:

Controllo di velocità

Controllo della coppia

Controllo della posizione (angolo).

Azionamento master-slave, funzione cambio elettronico

Posizionamento ad asse singolo e altre funzioni

Sensore di pressione esterno, può essere applicato al sistema di servocontrollo idraulico

Eccellenti prestazioni di controllo

Controllo del taglio a lunghezza fissa

Controllo della tensione di crimpatura
