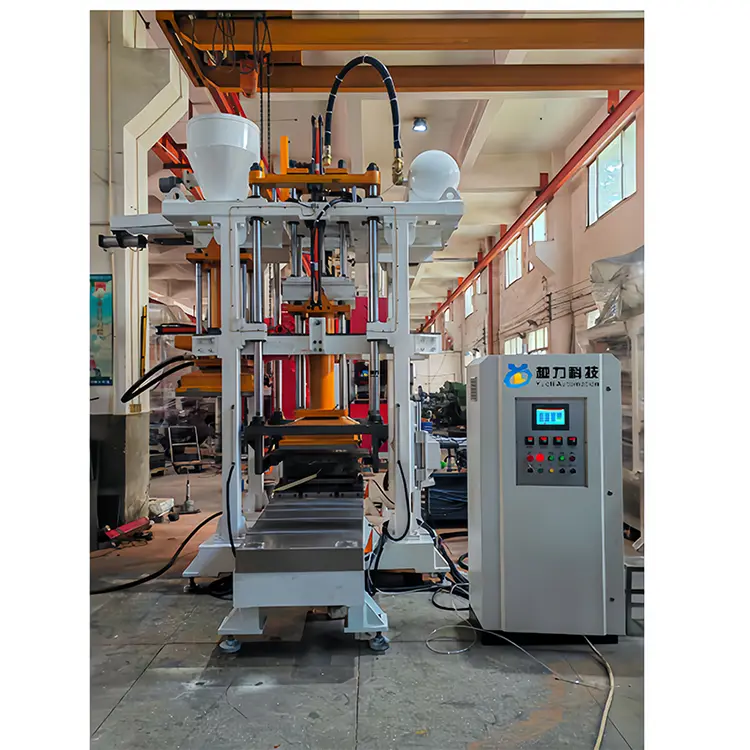

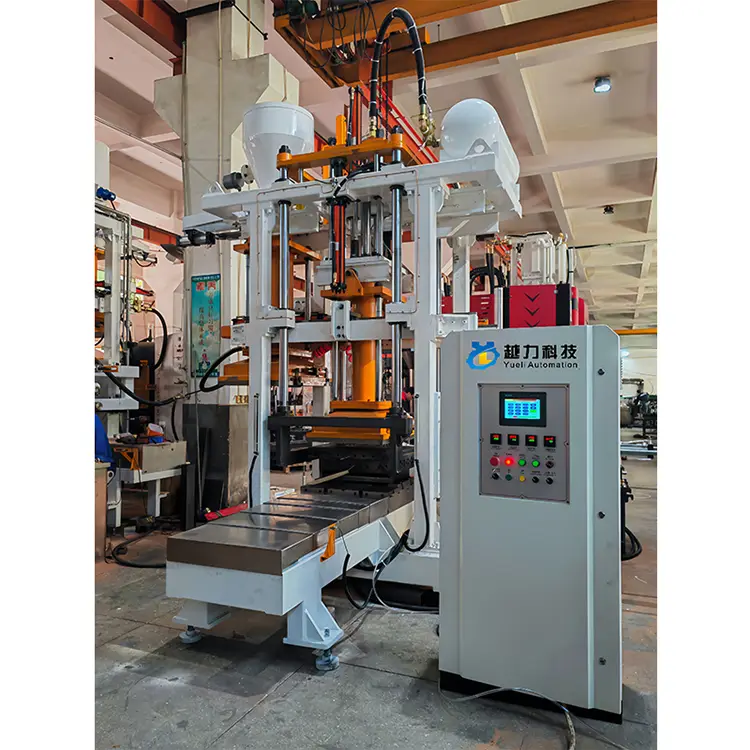

Macchina di tiro al nucleo di core a freddo completamente automatico di fascia alta. Separazione di stampo orizzontale

◆ Introduzione dell'attrezzatura:

[Macchina di tiro core a core a freddo completamente automatico. Separazione stampo orizzontale]

YL1080H-40A MACCHINA DI SCHEDA CORE COREN COSSAMENTO COLD ESTRAMBI [Eccellente tiro a sabbia verticale. "Separazione orizzontale della muffa.

Sistema di controllo del programma PLC programmabile. Servo Precision Sistema idraulico. Rimozione del nucleo dall'esterno della macchina scorrevole della guida lineare. Aggiunta di sabbia a induzione dell'ascensore

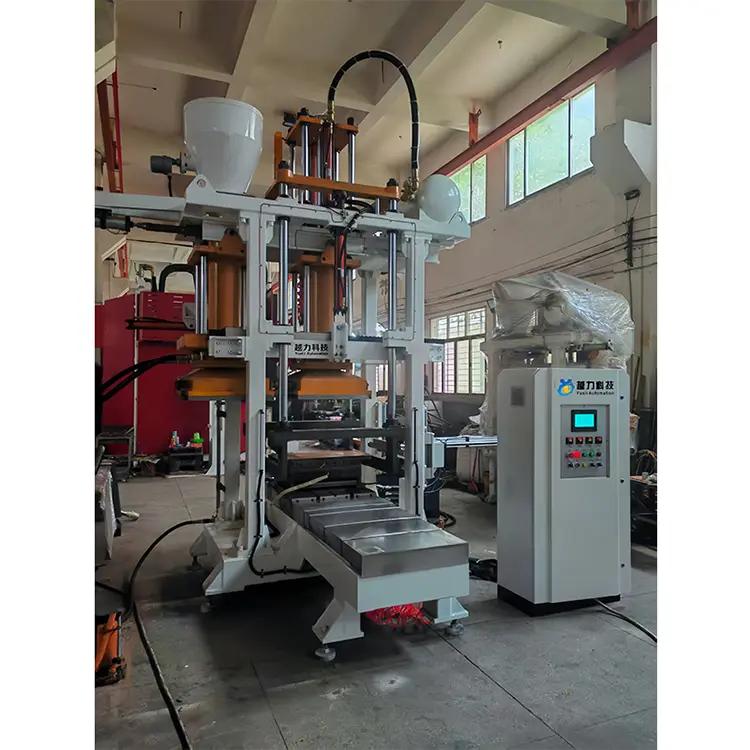

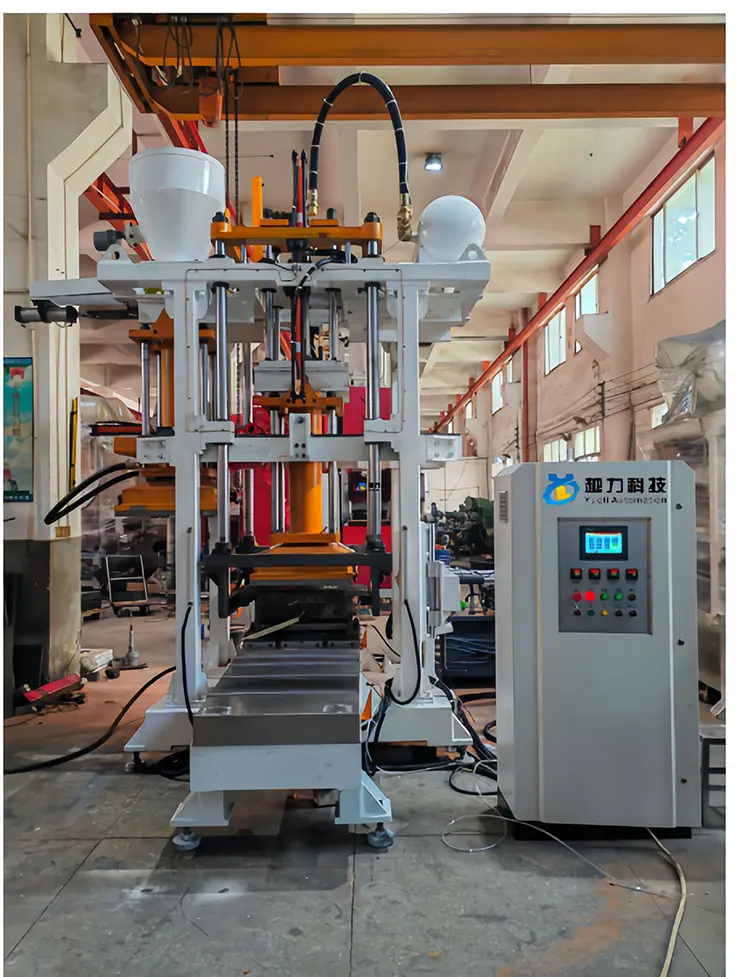

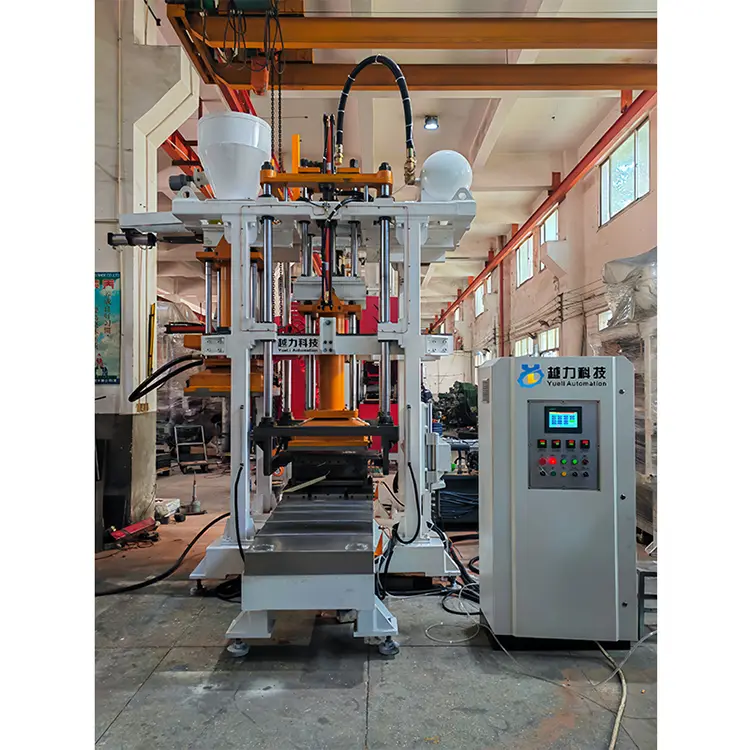

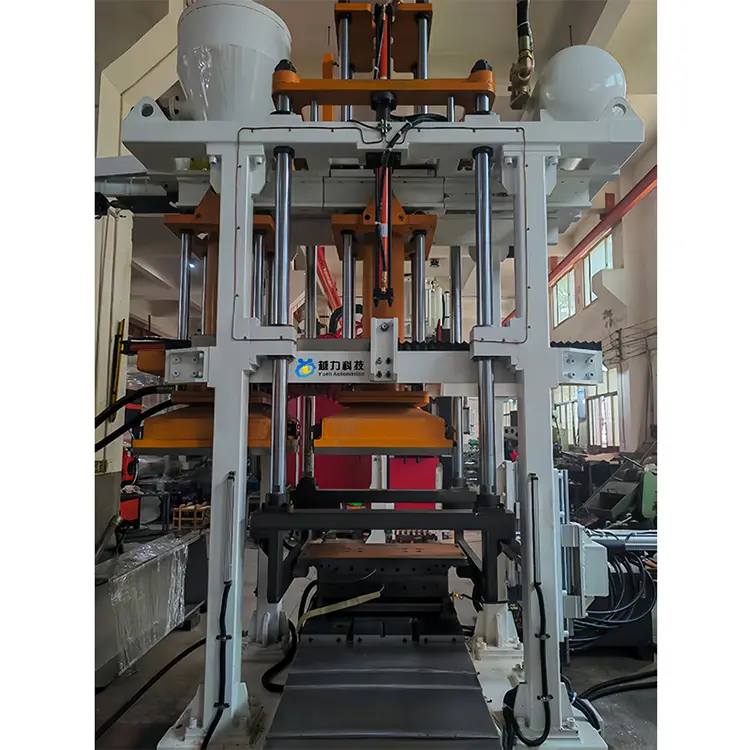

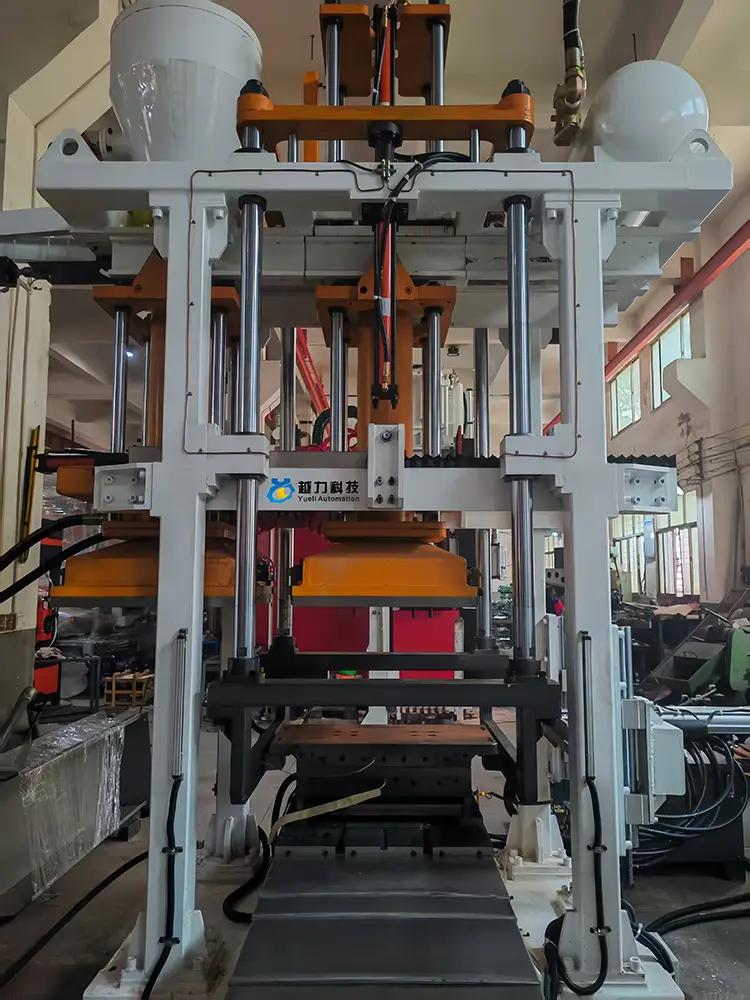

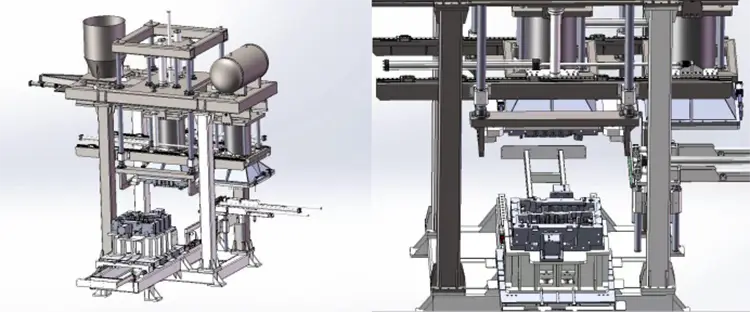

La macchina da tiro al nucleo del nucleo freddo completamente automatico (separazione dello stampo orizzontale) presenta anche un eccellente tiro di sabbia verticale. Separazione orizzontale dello stampo. La guida lineare di precisione dello stampo inferiore viene rimossa per l'assunzione del core. La macchina per aggiunta di sabbia di rilevamento intelligente, funzionamento completamente automatico/manuale della scatola del nucleo freddo, funziona sul principio di iniettare la sabbia grezza miscelata nella scatola del nucleo, soffiare gas e quindi rapidamente indurimento, raggiungendo così una superficie stretta e liscia. I prodotti core di guscio di sabbia di sabbia di alta qualità con dimensioni precise sono ampiamente utilizzati in settori come la protezione antincendio della valvola, la fusione stack di stampi a conchiglia in ghisa e la fusione di precisione di nuove leghe di alluminio di energia.

◆ Specifiche e modelli principali dell'attrezzatura

①yl660H-25A ②yl870H-25A ③yl1080H-40A ④yl1210h-50A ⑤yl1512H-50A

◆ Funzioni principali dell'attrezzatura [YL1080H-40A Core freddo. "Campionamento principale fuori dallo skid sterzo.

1. Eccellente sabbia verticale. Separazione orizzontale di stampi. Sistema di controllo tedesco Siemens

2. Servo di precisione del servo di invio, sistema pneumatico Taiwan Airtac Precision

3. Il nucleo è tratto dall'esterno della macchina scorrevole della guida lineare di precisione della matrice inferiore e viene utilizzata la macchina di aggiunta di sabbia di rilevamento intelligente

4. Casting ecologico di fascia alta, con un design integrato di rimozione di fumo e polvere per il pannello generale dell'attrezzatura

◆ Parametri tecnici delle apparecchiature principali [YL1080H-40A Core freddo] "Campionamento core al di fuori dello skid Steer.

◆ Procedura di lavoro dell'attrezzatura [YL1080H-40A Core freddo. "Campionamento principale fuori dallo skid sterzo.

Ingresso inferiore dello stampo → Chiusura dello stampo [Pressione verso il basso] → Entrata del modulo di combinazione [Modulo di raccolta del core] → Entrata per la testa di iniezione di sabbia → Pressione della testa di iniezione di sabbia di iniezione a iniezione di sabbia/iniezione di sabbia di iniezione di iniezione di sabbia → INIEZIONE DELL'INIEZIONE DELL'INIEZIONE DELL'INIEZIONE AIRO →

Raschiatura a sabbia (sabbia di pulizia) → pressione verso il basso della testa di iniezione dell'aria → Iniezione d'aria → solidificazione del nucleo di sabbia → retrazione del modulo combinato (rimozione e ripristino del nucleo) → stampo superiore (stampo di sabbia rimasto nello stampo) → Apertura del primo stampo 20-50 mm (abbassamento del nucleo di sabbia) Demolding) → Rimozione del core all'esterno della macchina → ⒆ Tempo di rimozione del nucleo sicuro → ⒇ Low stampo ripristina il nucleo superiore

◆ Configurazione dell'attrezzatura [YL1080H-40A Core freddo. "Campionamento principale fuori dallo skid sterzo.

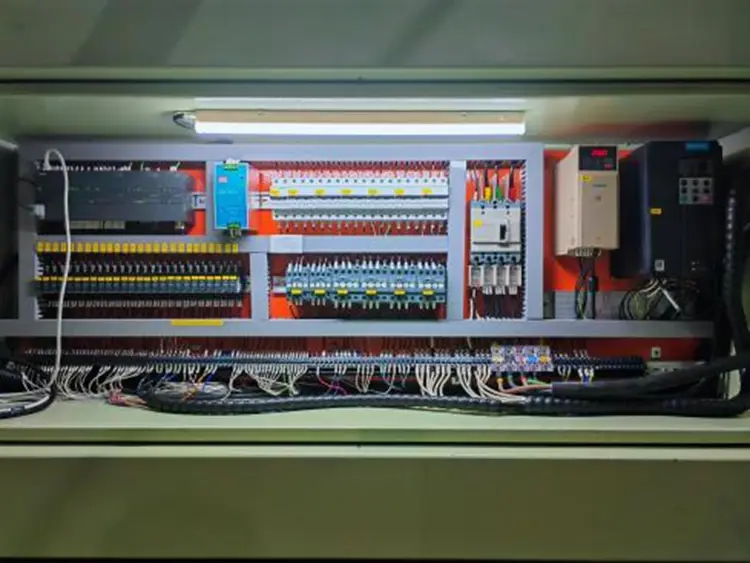

1. Sistema di controllo elettrico: sistema di controllo elettrico di fascia alta da Siemens di Germania (tipi di split touchscreen e del programma)

Pulsanti di interruttore di fascia alta serie Siemens [pulsante di avvio, interruttore a marcia rotante]

2. Sistema idraulico: Servo di precisione Huichuan Speed ​​Stepless Cambia sistema idraulico, componenti idraulici del marchio Taiwan

3. Sistema pneumatico: sistema pneumatico Taiwan Airtac Precision [cilindri. Valvola elettromagnetica. Processore della fonte d'aria

4. Sistema di atomizzazione: sistema di trattamento di atomizzazione di precisione SMC di precisione giapponese puro. Componenti pneumatici SMC Core

5. Apparecchi elettrici a bassa tensione: elettrodomestici Snyder a bassa tensione. Switch di prossimità OMRON. Switch di alimentazione Taiwan Mingwei

5. Controllo della sicurezza: le parti mobili dello stampo di apertura e chiusura sono dotate di tende induttive di luce di sicurezza

6. Sistema di lubrificazione: le parti mobili principali dello stampo di apertura e chiusura sono dotate di un sistema di lubrificazione a iniezione di olio automatico

7. Display a pressione: la pressione d'azione dell'attrezzatura e la pressione di tiro a sabbia vengono visualizzate in modo indipendente

8. Apparecchiatura Apparecchiatura: rivestimento in polvere e vernice da forno. Trattamento della superficie della vernice di fascia alta

◇ Altre configurazioni dettagliate:

[1] touchscreen PLC: Siemens, Germania

[2] Processore del Centro di programma: Siemens, Germania

[3] Interruttore a pulsante: Siemens, Germania

[4] contattore AC: Schneider

[5] Relay: Schneider

[6] Switch di prossimità Omron

[7] Spettacolo alimentatore: Mingwei, Taiwan

◆ Caratteristiche principali e vantaggi dell'attrezzatura [YL1080H-40A Cold Core. "Campionamento principale fuori dallo skid sterzo.

◇ Precisione e stabilità: la struttura complessiva della macchina da tiro al nucleo del nucleo freddo YL1080H-40A adotta un principio di progettazione meccanica di precisione e stabilità di precisione, con processi di produzione eccellenti e rigorosi. Utilizza apparecchiature di elaborazione di precisione ad alta precisione e la struttura delle parti in movimento è molto precisa. L'intera struttura della macchina è stabile e durevole per lungo tempo.

◇ Eccellente sabbiatura di sabbia: la macchina di sabbiatura del nucleo freddo YL1080H-40A presenta un eccellente metodo di sabbiatura verticale, basandosi sul tiro a pressione dell'attrezzatura

Il principio di sabbia e l'effetto gravitazionale naturale della sabbia in resina; Lo stampo è dotato di un metodo di scarico rapido e liscio su tre lati contemporaneamente. Il processo di produzione del nucleo può riempire la cavità dello stampo nel più breve. Il nucleo di sabbia è stretto, pieno e liscio e la resa per la produzione del nucleo è elevata.

◇ Intelligente ed efficiente: la macchina da tiro a core a freddo YL1080H-40A è dotato di un alto grado di automazione. È dotato di guide lineari precise per la rimozione di nuclei dallo stampo inferiore, rendendo la rimozione del nucleo facile e altamente automatizzata. Consente a una persona di utilizzare più macchine, garantendo stabilità, fluidità, efficienza e sicurezza.

Elevato tasso di resa: la macchina da tiro al nucleo del nucleo a freddo YL1080H-40A presenta un eccellente metodo di tiro a sabbia verticale, struttura meccanica di precisione di fascia alta, alte prestazioni di tenuta, forza di tiro a sabbia forte, nuclei di sabbia stretti e lisce, dimensioni precise e nuclei di sabbia di alta qualità con una velocità di resa elevata. Può controllare efficacemente l'indennità di lavorazione dei getti.

◇ Protezione ambientale di fascia alta: la macchina per lo stampaggio a iniezione del nucleo freddo YL1080H-40A adotta gli elevati standard di protezione ambientale per le macchine a fusione. Durante il processo di progettazione delle attrezzature, gli elevati requisiti di protezione ambientale per fumo e polvere durante il processo di produzione sono stati presi in considerazione in modo completo e meticoloso. Il fumo e la polvere sono stati uniformemente integrati per il trattamento e la macchina da fusione di protezione ambientale ad alta protezione progettata ha migliorato efficacemente l'ambiente del laboratorio di fusione.

◇ squisito e durevole: il processo di progettazione della macchina da tiro a core a freddo YL1080H-40A ha preso pienamente in considerazione la durata dell'attrezzatura. Componenti diversi sono fabbricati con standard elevati e materiali ragionevoli basati su diversi requisiti di utilizzo. I requisiti di trattamento termico e i dettagli dell'aspetto sono ben gestiti, garantendo che l'attrezzatura possa mantenere la sua precisione per lungo tempo, rimanere stabile e fluida e avere dettagli squisiti.

◇ Materiali applicabili: sabbia asciutta colpita [sabbia di resina fenolica secca]

◆ Funzionamento e utilizzo dell'attrezzatura:

(1) Controllare se il tubo di aspirazione dell'aria e l'alimentazione (tre-fase 380 V, 50Hz) sono stati correttamente collegati.

(2) Rimuovere la polvere sull'apparecchiatura dopo l'installazione. Strumenti e altri vari.

⑶ Se l'attrezzatura è nella posizione iniziale quando lo stampo viene aperto per garantire la sicurezza degli operatori.

⑷ Installare lo stampo (scatola centrale) sulla macchina; In ogni caso, prima di aprire la valvola dell'aria (che fornisce aria all'attrezzatura), l'asta di installazione deve essere spinta nello spazio tra la worktable della macchina e la testa di iniezione di sabbia per evitare danni e garantire la sicurezza del personale.

⑸ Chiudere l'interruttore di alimentazione principale e tutti gli interruttori del circuito di controllo e controllare le luci di lavoro di illuminazione. Controllare se la luce del segnale di alimentazione sul pannello di controllo è normale.

(6) Aprire la valvola di aspirazione principale e verificare se la pressione dell'aria nel tubo dell'aria si trova nell'intervallo normale da 6 a 7kPa.

Passa la modalità di funzionamento della macchina in modalità manuale e debug manualmente se ogni parte in movimento della macchina funziona senza intoppi e normalmente.

Sia che le azioni di apertura e chiusura dello stampo siano fluide o meno, impostare un tempo di apertura e chiusura ragionevole in base alle caratteristiche dello stampo

② Controllare se le azioni di anticipo e ritiro del modulo combinato sono fluide. Imposta tempi di anticipo e ritiro ragionevoli in base al viaggio del modulo

③ Se le azioni anticipate e ritirate della testa di tiro a sabbia sono lisce o meno, impostare un tempo di avanzamento e di ritiro ragionevoli in base al colpo della testa di tiro a sabbia

④ Se l'operazione di sabbiatura è normale o meno, impostare un tempo di sabbiatura ragionevole in base alle caratteristiche dello stampo per il lavoro di sabbiatura

⑤ Se lo scarico della testa di iniezione di sabbia funziona correttamente è generalmente impostato da 8 a 10 secondi per il tempo di scarico della scatola di sabbia

⑥ Se le azioni di anticipo e ritiro dello stampo inferiore sono lisce o meno, impostare un tempo di anticipo e di ritiro ragionevole in base alla corsa dello stampo inferiore

⑦ Controlla se l'azione di espulsione è normale e il core funziona correttamente. Imposta un ragionevole tempo di espulsione centrale in base alle caratteristiche dello stampo

⑧ Passa la modalità operativa in singola operazione e la macchina caglerà e eseguirà automaticamente più volte senza carico. Controlla se tutte le azioni della macchina sono coordinate, ordinate, stabili e fluide.

◆ Precauzioni durante il processo operativo:

Prima della corsa di prova, è necessario rimuovere la polvere sulla macchina e cancellare eventuali strumenti o altri detriti lasciati su di essa per evitare malfunzionamenti durante il funzionamento.

Prima di iniziare l'operazione, è necessario controllare attentamente la condizione dei bulloni in tutte le parti della macchina e assicurarsi che siano serrati.

⑶ Prima di avviare l'operazione, verificare se tutte le parti mobili sono nella posizione normale iniziale.

⑷ In caso di guasto della macchina, dovrebbe essere arrestato immediatamente, il pulsante di arresto premuto, la fornitura di alimentazione e il gas e la manutenzione eseguita. ⑸ È necessario verificare frequentemente se i giunti del circuito elettrico sono allentati e se i componenti della macchina sono danneggiati.

(6) I non professionisti non sono autorizzati ad aprire il cabinet di controllo elettrico a piacimento o posizionare eventuali oggetti vari all'interno.

Bisogna sottoporsi alla formazione e avere familiarità con la struttura della macchina, il principio di lavoro e le regole operative prima di essere autorizzati a gestirla. A nessun altro è autorizzato a far funzionare la macchina a piacimento.

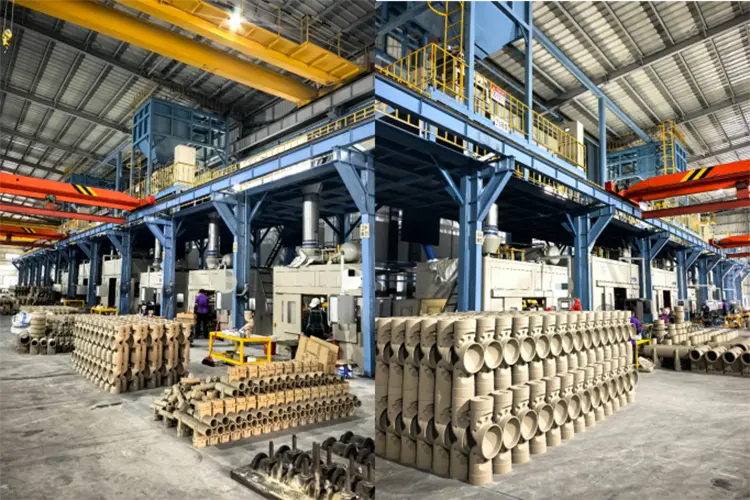

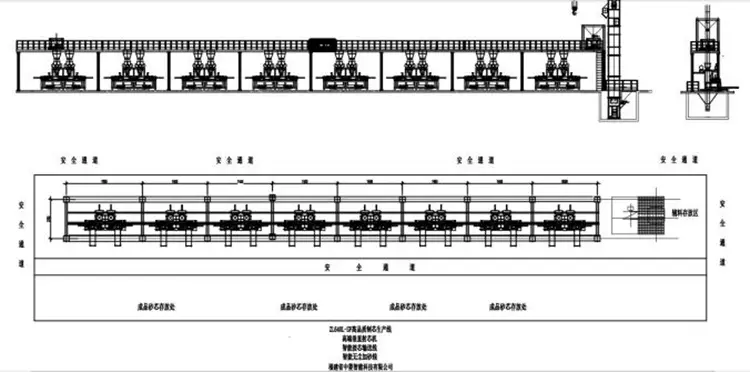

◆ Linea di produzione di produzione di produzione verticale completamente automatica di alta qualità:

Caratteristiche del caso:

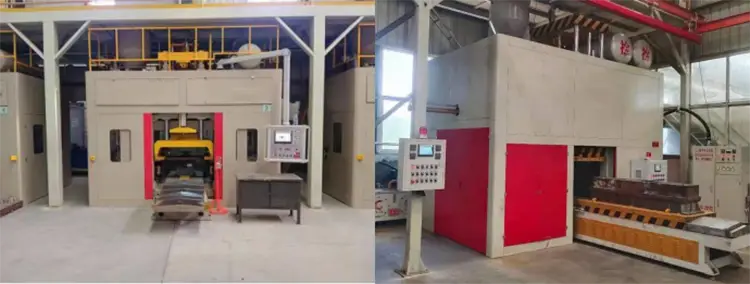

① Machine di fusione di protezione ad alta qualità, alta intelligenza e ad alta ambientale. L'intero pannello integra funzioni di fumo e rimozione della polvere.

② Connessione core continua intelligente per le cinture del trasporto. L'attrezzatura ha un alto grado di automazione. Salva lavoro

③ Aggiunta di sabbia di rilevamento intelligente per la traccia di precisione. Il seminario è efficiente, comodo e pulito

④ Il sistema generale di protezione ambientale del seminario per la produzione di core. Fumo ad alta efficienza e rimozione della polvere. Workshop Standard di protezione ambientale

⑤ Archiviazione e output dei dati dell'area di produzione del core. Realizza la digitalizzazione della produzione di chip. Gestione basata sull'informazione.
