Macchina di impostazione dello strumento da letto piatto

CK-0640 Flat Bed Tool Impostazione della macchinaI. Configurazione di base e parametri principali: Numero di serie Nome Parametri Altre spiegazioni 1Sistema di controlloSistema huaxing 2Albero principaleLa velocità di rotazione è 0-300 al minuto e il diametro dell'albero principale att......

Modello:CK-0640

Invia richiesta

Descrizione del prodotto

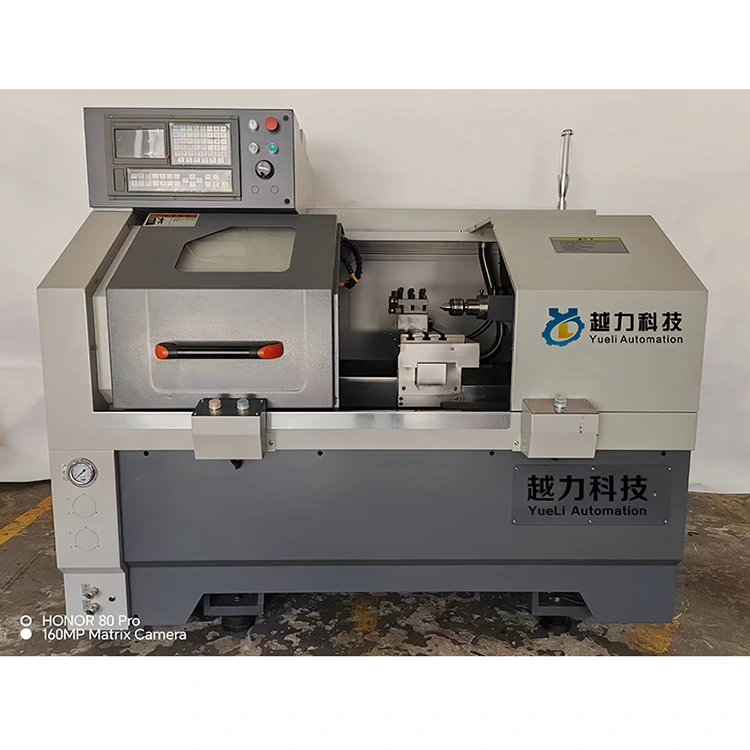

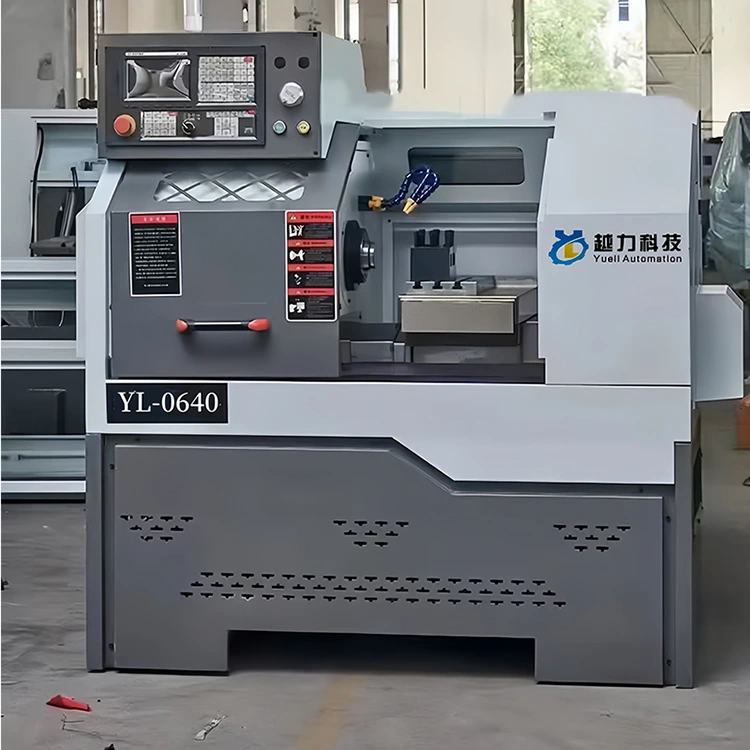

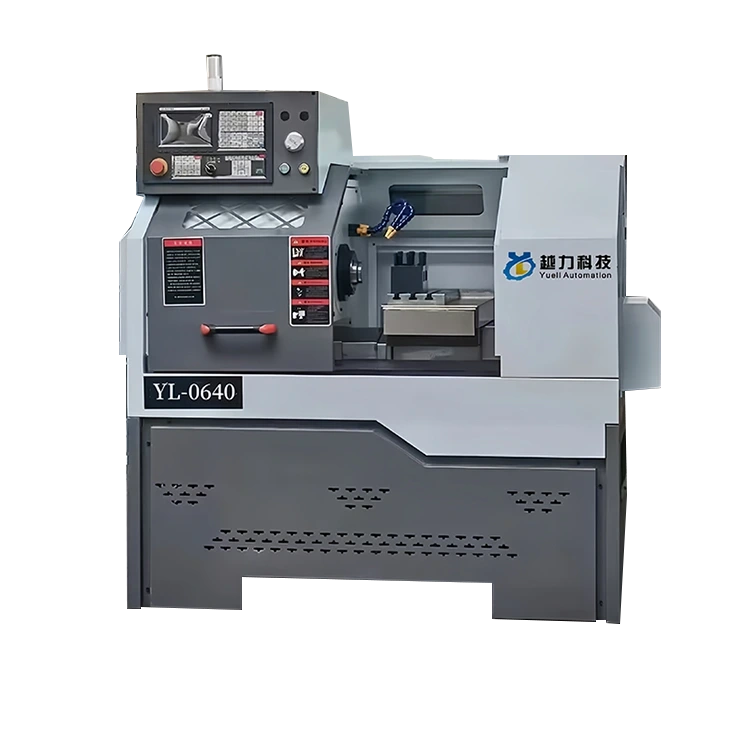

CK-0640 Flat Bed Tool Impostazione della macchina

I. Configurazione di base e parametri principali:

Numero di serie	Nome	Parametri	Altre spiegazioni
1	Sistema di controllo	Sistema huaxing
2	Albero principale	La velocità di rotazione è 0-300 al minuto e il diametro dell'albero principale attraverso il tubo di collegamento del foro è φ48
3	Vite di piombo	Titch dell'asse X: 6mm La corsa massima dell'asse x ha un diametro di 600 mm
3	Vite di piombo	Pitch dell'asse Z: 8mm La corsa massima dell'asse z è di 350 mm	Avviare la vite di piombo
4	Motore del mandrino	Mandrino servo da 4kW
5	Servo motori e piloti	Un set di servomotore dell'asse X e un set di servomotore dell'asse z La velocità massima di posizione dell'asse X e dell'asse z è di 18- 24 m/min	Sistema huaxing Il movimento massimo standard di fabbrica è nella direzione z: 14 m/min X Direzione: 12m/min
6	Metodo di serraggio	Cilindro rotante	Spring Chuck (fatto su misura)
7	Guide Rail	Taiwan Shenghe	Rullo
8	Rotazione del letto	Φ360mm
9	Lunghezza del banco di lavoro	400 mm
10	Diametro rotante del banco di lavoro	Φ80
11	Ripetere il posizionamento	0,005 mm
12	Forma di riposo del coltello	Coltello a fila
13	Specifica della macchina utensile (mm)	1650 di lunghezza 1200 in larghezza 1600 in altezza
14	Peso della macchina utensile (kg)	1000 kg
15	Struttura del letto	Fasct telaio
16	Lamiera protettiva	Protezione completa

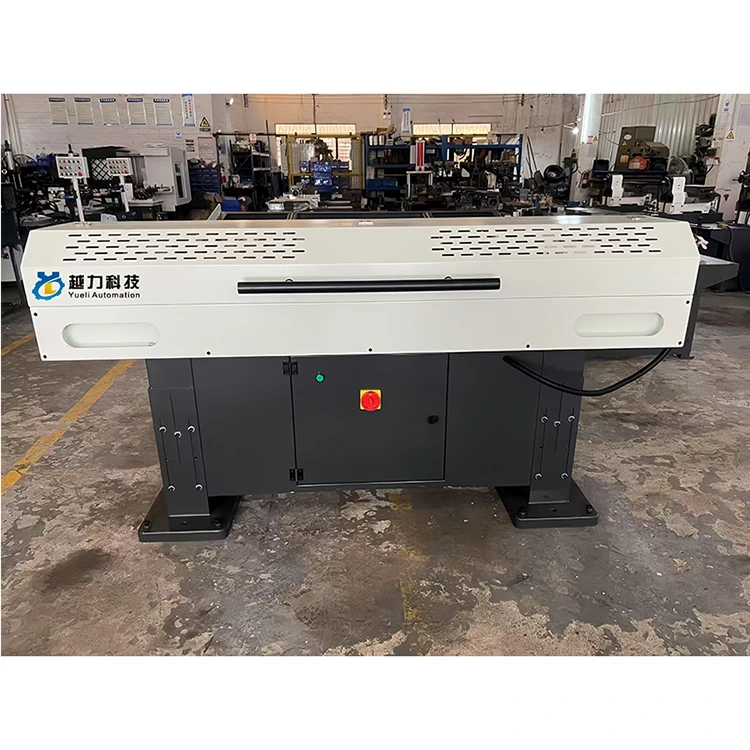

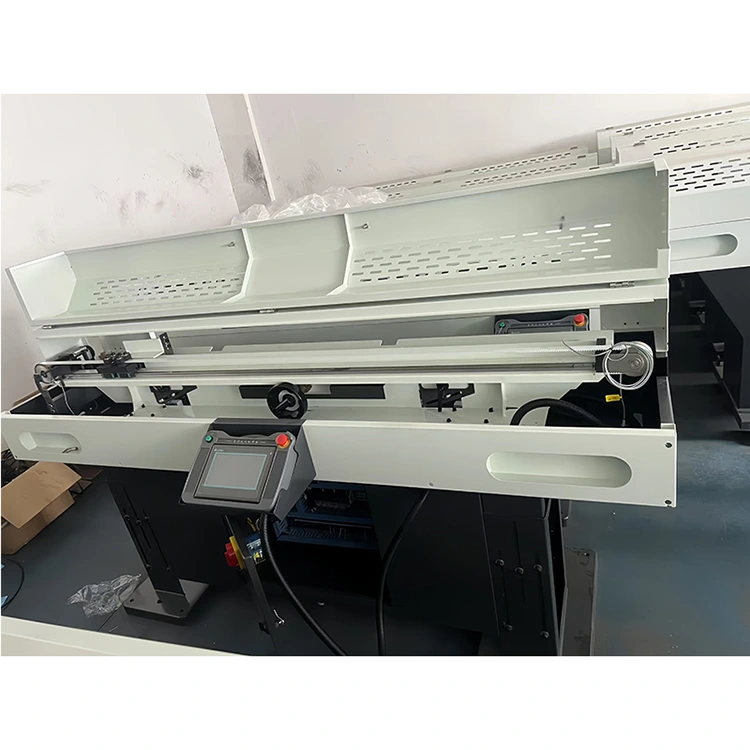

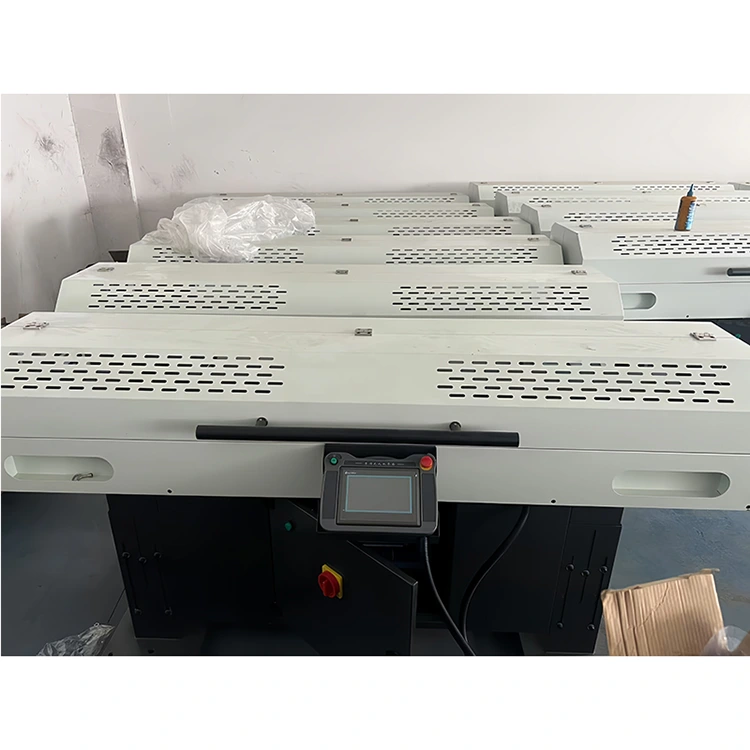

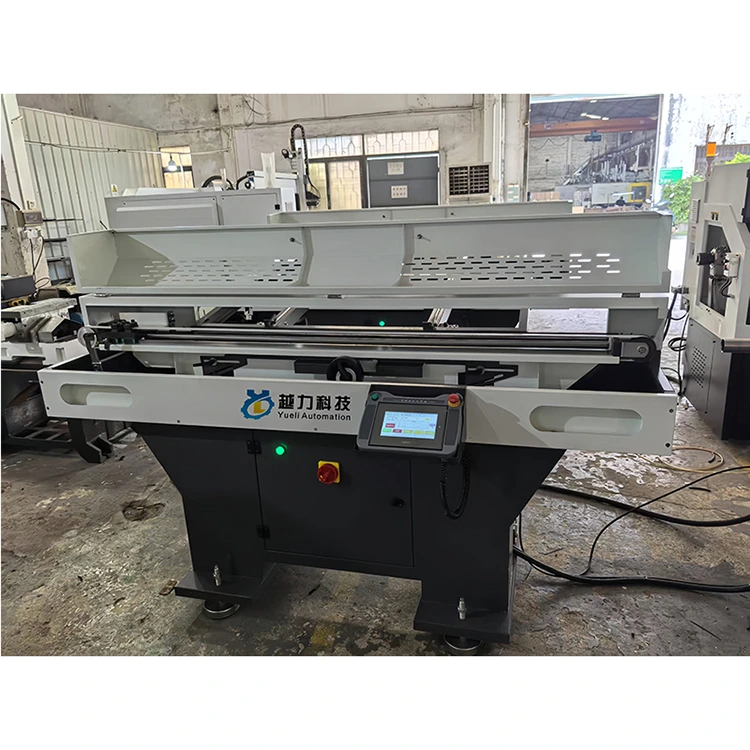

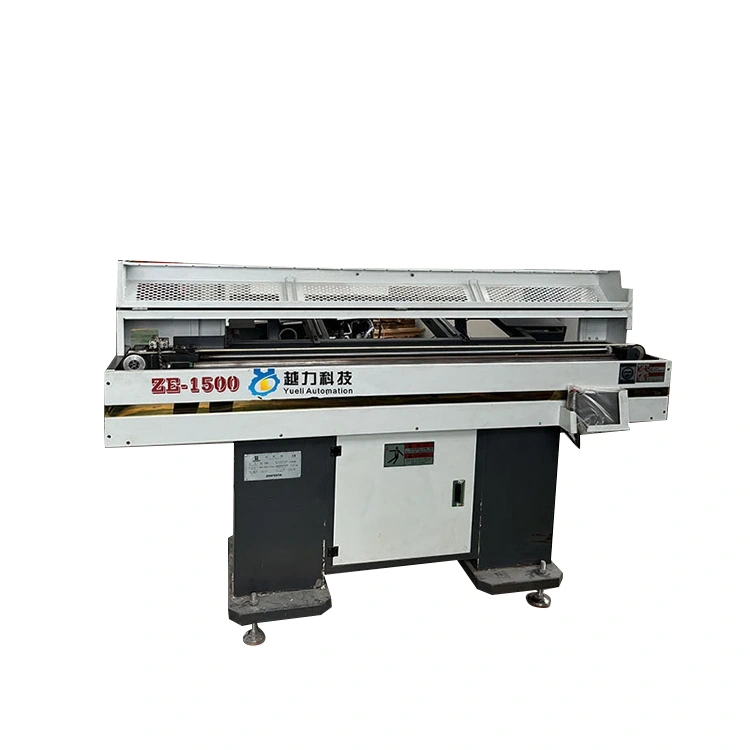

17	Macchina da alimentazione	La lunghezza del materiale è di 1500 mm e il diametro esterno è φ15 -φ40mm	Le dimensioni esterne sono 21006001300mm Materiali di processo come φ20/ φ24/ diagonale esagonale 27/ diagonale esagonale 35, ecc.
18	Dimensioni combinate di macchine utensili	3800*1200mm

Ii. Configurazione casuale

Numero di serie	Nome	Quantità	Altre spiegazioni
1	Utensili	Due set
2	Manuale di istruzione del sistema	Due libri

Iii. Dettagli di citazione

Nome prodotto	Numero di tipo	Quantità	Prezzo unitario: (Yuan) per unità	Importo (Yuan)	Osservazioni
Tornio CNC	CK-0640	1	43000.00	48000.00	Comprese le tasse
Macchina da alimentazione		1	18000.00	21000.00	Comprese le tasse
Prezzo e tasse totali (nelle lettere di capitale): ￥: 69000,00 元
