Principio di funzionamento La tagliatrice laser per tubi è un'apparecchiatura di lavorazione ad alta precisione utilizzata per il taglio di tubi metallici e non metallici. Utilizza principalmente un raggio laser ad alta energia per irradiare la superficie del tubo e l'elevato calore del laser fa sì che il tubo venga parzialmente fuso o vaporizzato, raggiungendo così lo scopo del taglio.
Principio di funzionamento La tagliatrice laser per tubi è un'apparecchiatura di lavorazione ad alta precisione utilizzata per il taglio di tubi metallici e non metallici. Utilizza principalmente un raggio laser ad alta energia per irradiare la superficie del tubo e l'elevato calore del laser fa sì che il tubo venga parzialmente fuso o vaporizzato, raggiungendo così lo scopo del taglio. Quello che segue è il principio di funzionamento della macchina per il taglio laser di tubi: 1. **Generazione laser**: - Il laser genera un raggio laser ad alta potenza. I tipi comuni di laser includono laser a fibra, laser a CO2 e laser a stato solido. 2. **Trasmissione laser**: - Il laser viene trasmesso alla testa di taglio attraverso una fibra ottica o un gruppo riflettore. La testa di taglio contiene una lente di focalizzazione che focalizza il raggio laser su un punto molto piccolo per ottenere un'elevata densità di energia. 3. **Messa a fuoco e posizionamento**: - La testa di taglio laser può muoversi con precisione lungo gli assi X, Y e Z per ottenere una varietà di percorsi di taglio e grafica complessi. Il sistema CNC (controllo numerico computerizzato) viene utilizzato per controllare il movimento preciso della testa laser e l'uscita del raggio. 4. **Processo di taglio**: - Quando il raggio laser focalizzato viene irradiato sulla superficie del tubo, il materiale assorbirà rapidamente l'energia laser, si riscalderà localmente e raggiungerà il punto di fusione o il punto di vaporizzazione, provocando la fusione del materiale o vaporizzare per formare una fessura. - Durante il processo di taglio, dalla testa di taglio verrà espulso gas comburente (come ossigeno, azoto o aria) che aiuta a soffiare via il materiale fuso o vaporizzato e a rendere pulita la fessura. 5. **Gas assistito**: - Il gas ausiliario non solo può migliorare il processo di taglio, ma anche proteggere la lente di messa a fuoco dai danni causati dagli schizzi di materiale. Allo stesso tempo, diversi gas ausiliari hanno effetti diversi sulla qualità e sulla velocità di taglio. Ad esempio, l'ossigeno può migliorare la velocità e la qualità del taglio, mentre l'azoto può prevenire l'ossidazione di alcuni materiali metallici. 6. **Raffreddamento e scarico fumi**: - Durante il processo di taglio verranno generati molto calore e fumo. L'apparecchiatura è solitamente dotata di un sistema di raffreddamento e di un dispositivo di scarico dei fumi per garantire il funzionamento stabile dell'apparecchiatura e la pulizia dell'ambiente operativo. 7. **Meccanismo di bloccaggio e rotazione automatizzato**: - In considerazione delle caratteristiche del tubo, la macchina per il taglio laser dei tubi è solitamente dotata di un meccanismo di bloccaggio e rotazione automatizzato per fissare e ruotare con precisione il tubo e ottenere un taglio di alta precisione . Questi meccanismi possono adattarsi automaticamente per adattarsi a tubi di diversi diametri e forme. Attraverso queste fasi di lavoro, la macchina per il taglio laser di tubi può ottenere un taglio di tubi ad alta precisione ed alta efficienza ed è ampiamente utilizzata nella lavorazione dei metalli, nell'aerospaziale, nella produzione automobilistica, nelle apparecchiature mediche e in altri campi.
Generatore laser |
Chuangxin o Guangfang |
|

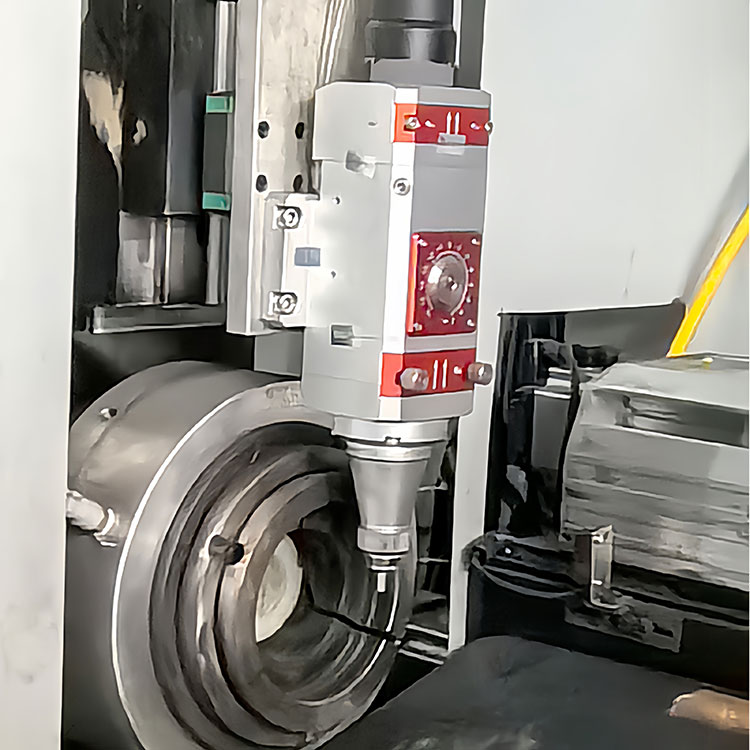

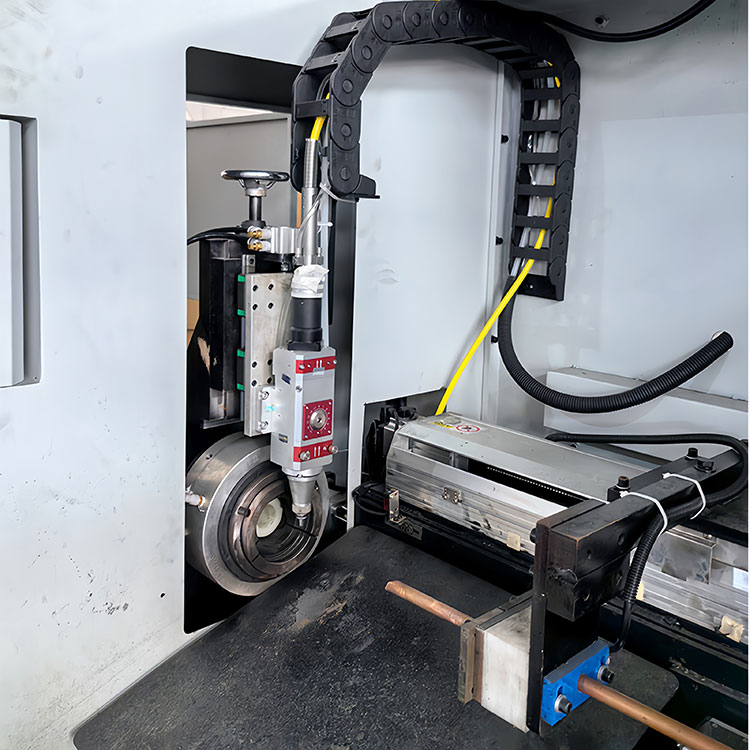

Testa laser |
Purui europeo |
|
Dispositivo di raffreddamento dell'acqua |
Hanli |
|
Servomotore |
Quattro set |
750w |
Sistema |
PLC |
|
Schermo |
Touch screen |
|
Gamma lavorazione tubi |
Tubo tondoΦ10-65 |
|
Lunghezza di taglio |
10mm-300mm |
|
Spessore del materiale da tagliare |
0,5-2 mm |
|
Velocità massima della linea di taglio |
≤25m/min (a seconda dello spessore del materiale) |
|
Corsa mobile dell'asse “x”. |
600 mm |
|
Intervallo di regolazione dell'asse “w”. |
360 gradi |
|
Precisione di taglio |
≤100 mm: ≤±0,1 mm; 100-300 mm: ≤±0,2 mm |
|
Precisione di posizionamento della macchina |
±0,1 mm |
|
Minimo |
60 m/min |
|
Domanda di energia |
Trifase 380V 50Hz |
|
1. Caricamento semiautomatico. Basta disporre manualmente 6 metri di materie prime: caricamento automatico → alimentazione automatica → taglio automatico → tranciatura automatica flusso di processo completo. 2. Taglio efficiente, funzioni potenti Questo sistema macchina adotta PLC e sistema di controllo touch screen uomo-macchina 2. Facile da usare: supporta il funzionamento 24 ore su 24; ampio intervallo di taglio ∅10-∅65, 1 persona può azionare più dispositivi, l'efficienza è 3-5 volte quella delle normali macchine tagliatubi; funzionamento in stile stupido Tutti i processi di taglio possono essere completati nell'interfaccia uomo-macchina.
Il laser è stato ampiamente utilizzato nella saldatura laser, nel taglio laser, nella perforazione laser (compresi fori obliqui, fori diversi, perforazione del gesso, perforazione della carta di sughero, perforazione della lamiera di acciaio, perforazione di imballaggi e stampa, ecc.), tempra laser, trattamento termico laser, laser marcatura, incisione del vetro, messa a punto laser, litografia laser, produzione di pellicole laser, lavorazione di pellicole laser, imballaggio laser, circuito di riparazione laser, tecnologia di cablaggio laser, pulizia laser, ecc.
Dopo oltre 30 anni di sviluppo, il laser è ovunque. È stato utilizzato in tutti gli aspetti della vita e della ricerca scientifica: agopuntura laser, taglio laser, taglio laser, saldatura laser, tempra laser, disco laser, telemetro laser, giroscopio laser, piombo laser, bisturi laser, bomba laser, radar laser, laser pistola, cannone laser... Nel prossimo futuro, il laser avrà sicuramente una gamma di applicazioni più ampia.
Le armi laser sono armi a energia diretta che utilizzano raggi laser diretti per danneggiare o disabilitare direttamente i bersagli. In base ai diversi scopi di combattimento, le armi laser possono essere suddivise in due categorie: armi laser tattiche e armi laser strategiche. Il sistema d'arma è composto principalmente da laser e dispositivi di tracciamento, puntamento e lancio. I laser comunemente usati includono laser chimici, laser a stato solido, laser a CO2, ecc. Le armi laser presentano i vantaggi di un'elevata velocità di attacco, sterzo flessibile, colpi di precisione e immunità alle interferenze elettromagnetiche, ma hanno anche punti deboli come la suscettibilità agli agenti atmosferici e influenze ambientali. Le armi laser hanno una storia di oltre 30 anni di sviluppo e anche le loro tecnologie chiave hanno fatto passi da gigante. Stati Uniti, Russia, Francia, Israele e altri paesi hanno condotto con successo vari test di tiro al bersaglio laser. Sensori, nonché attacchi agli occhi umani e alcune apparecchiature di osservazione potenziate; le armi laser ad alta energia utilizzano principalmente laser chimici. Secondo il livello attuale, si prevede che nei prossimi 5-10 anni verranno schierati e utilizzati su piattaforme terrestri e aeree per la difesa aerea tattica, operazioni teatrali antimissile e antisatellitari, ecc.
In base al contratto, la nostra azienda trasporterà l'attrezzatura in sicurezza e gratuitamente entro il tempo specificato nel luogo di installazione designato dall'utente e invierà un tecnico dell'assistenza tecnica per installarla sul posto. Se le condizioni di installazione e debug dell'utente sono sostanzialmente soddisfatte, il tecnico dell'assistenza tecnica installerà ed eseguirà il debug della macchina entro 1-2 giorni affinché l'utente possa utilizzarla, garantendo che l'ambiente del sito di installazione e debug sia ordinato, pulito e ordinato.
La nostra azienda fornisce formazione tecnica gratuita. Una volta completate l'installazione e il debug, gli operatori dell'acquirente verranno addestrati presso la sede dell'acquirente o presso il centro di formazione e manutenzione nazionale del venditore finché gli operatori non saranno in grado di utilizzare normalmente l'attrezzatura. I principali contenuti formativi sono i seguenti:
Formazione sulle procedure operative di accensione e spegnimento;
Formazione sul significato dei parametri del pannello e di controllo e sul range di selezione dei parametri;
Formazione sul funzionamento del controllo del taglio;
Funzionamento manuale e automatico;
Pulizia e manutenzione di base della macchina;
Gestione dei guasti hardware comuni;
Problemi a cui prestare attenzione durante il funzionamento;
Inoltre, forniamo agli utenti anche il supporto tecnico pertinente per i prodotti che producono.
