La macchina per foratura e maschiatura del prodotto è un'apparecchiatura di lavorazione multifunzionale che può essere utilizzata nella lavorazione dei metalli, nella lavorazione del legno e in altri campi. Ha i seguenti molteplici usi: 1. Lavorazione dei metalli: la macchina per foratura e maschiatura del prodotto può essere utilizzata per perforazione, maschiatura e altri processi di lavorazione dei metalli ed è ampiamente utilizzata nella lavorazione meccanica, nell'elaborazione elettronica, nelle valvole idrauliche, nell'hardware di controllo delle porte, negli idranti, nella riparazione di automobili e nella produzione aerospaziale e altri campi.
La macchina per foratura e maschiatura del prodotto è un'apparecchiatura di lavorazione multifunzionale che può essere utilizzata nella lavorazione dei metalli, nella lavorazione del legno e in altri campi. Ha i seguenti molteplici usi:
1. Lavorazione dei metalli: la macchina per foratura e maschiatura del prodotto può essere utilizzata per perforazione, maschiatura e altri processi di lavorazione dei metalli ed è ampiamente utilizzata nella lavorazione meccanica, nell'elaborazione elettronica, nelle valvole idrauliche, nell'hardware di controllo delle porte, negli idranti, nella riparazione di automobili e nella produzione aerospaziale e altri campi.
2. Lavorazione del legno: la macchina per foratura e maschiatura del prodotto può essere utilizzata anche per la lavorazione di legno, bambù, corteccia, acrilico, PVC, materiali compositi e altri materiali e può essere utilizzata per scanalatura, smussatura, perforazione, incisione artistica, taglio di forme speciali e altre operazioni.

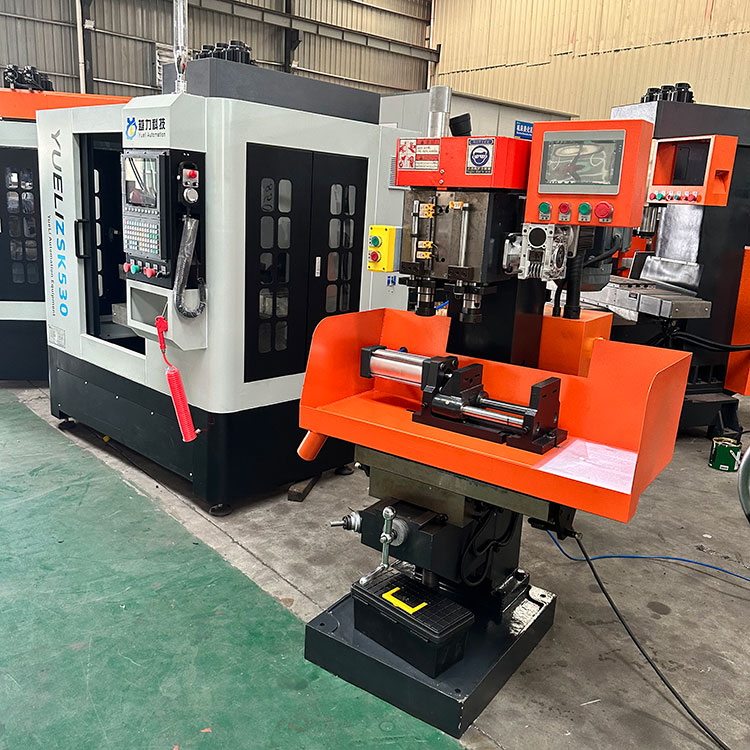

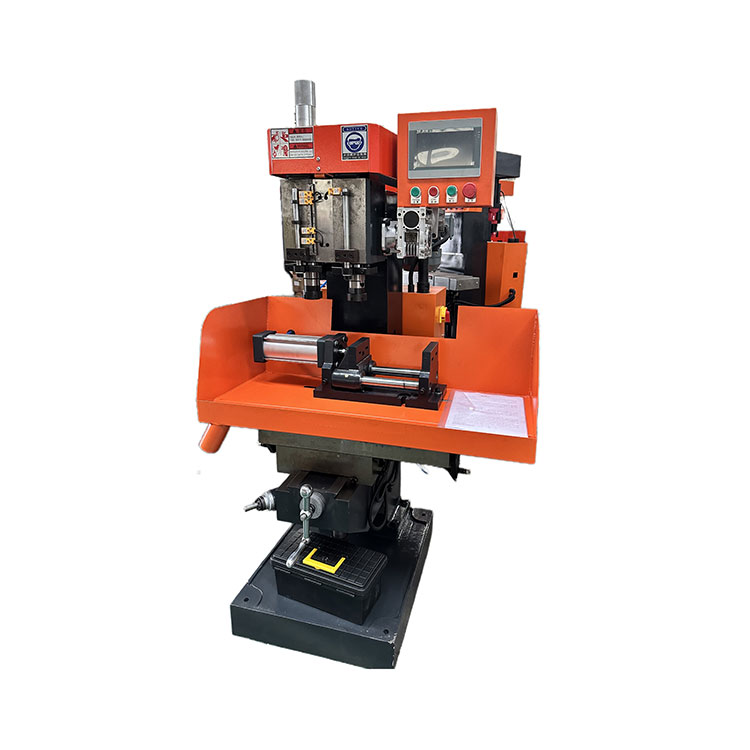

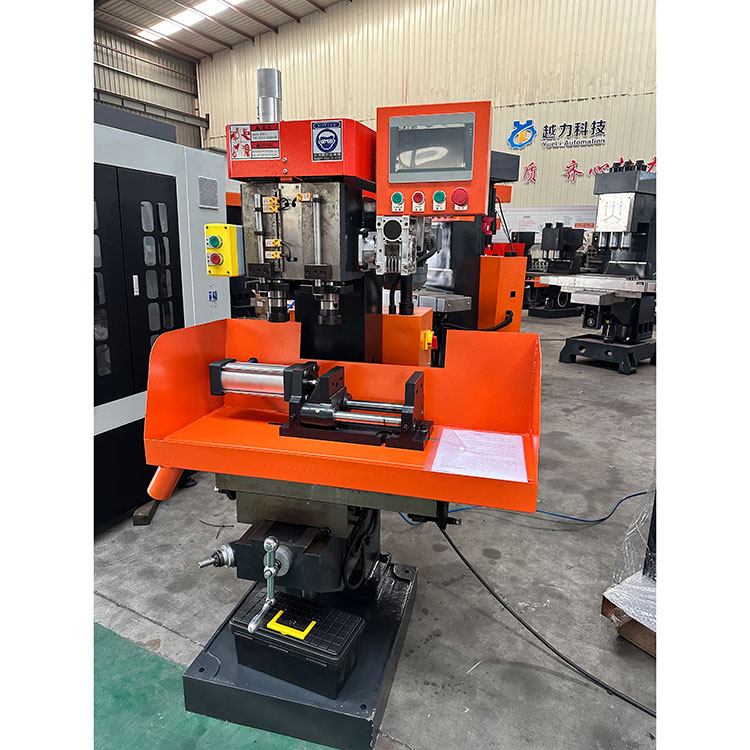

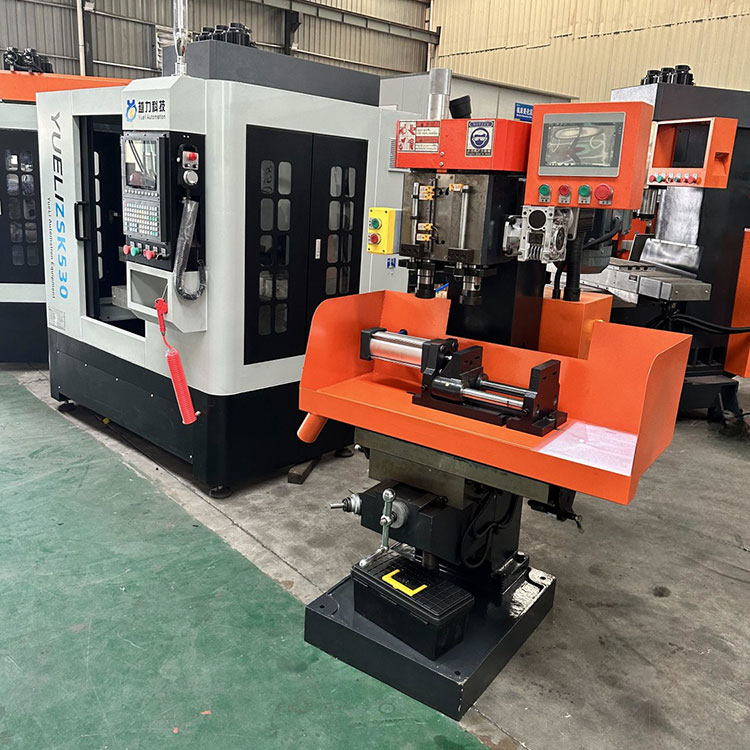

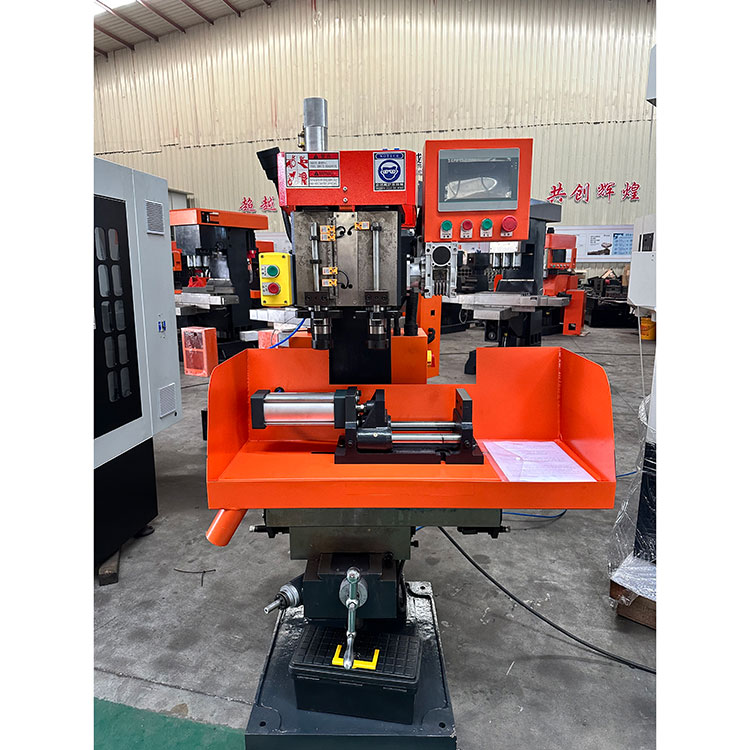

Questa serie di macchine utensili manuali è composta da una base, una colonna, una piattaforma di sollevamento, una sella, un banco di lavoro e un gruppo mandrino.

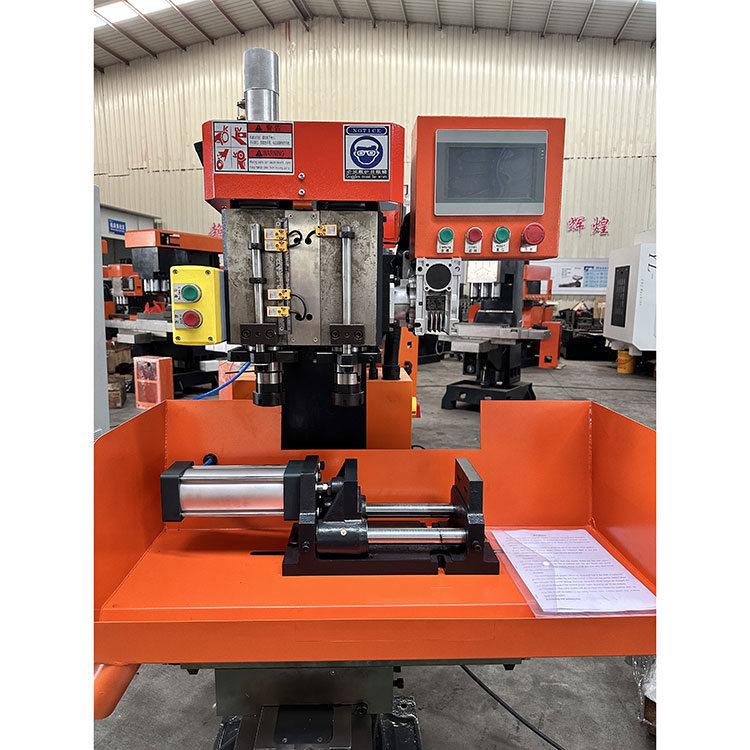

●Un'unità di alimentazione manuale a doppio mandrino del tipo a manica scorrevole.
●1 piano di lavoro con trasmissione a spostamento pneumatico.
●1 sella di trasmissione del cambio pneumatica.
●Controllore programmabile PLC, terminale operativo touch screen per interfaccia uomo-macchina
NO. |
Nome Nome dell'elemento |
ZSK4132×2A |
1 |
Corsa massima dell'asse X (pneumatico) |
160 mm |
2 |
Corsa massima dell'asse Y (manuale) |
120 mm |
3 |
Corsa massima del mandrino di foratura |
100 mm |
4 |
Corsa massima del mandrino di maschiatura |
80 mm |
5 |
La spaziatura del mandrino |
150mm |
6 |
Spazio tra la faccia terminale del mandrino e il piano di lavoro |
260/580mm |
7 |
Diametro massimo del foro |
F32 |
8 |
Diametro massimo di maschiatura |
F32 |
9 |
Velocità dell'albero Z2, Z1 |
0-1400 giri/min |
10 |
Potenza del motore del mandrino |
3KW/4P |
11 |
Dimensioni esterne: lunghezza × larghezza × altezza |
1200×610×1500mm |
12 |
Peso netto della macchina |
750KG |
NO. |
Nome dell'elemento |
ZSK4132×2A |
1 |
Corsa massima dell'asse X (pneumatico) |
160 mm |
2 |
Corsa massima dell'asse Y (manuale) |
120 mm |
3 |
Corsa massima del mandrino di foratura |
100 mm |
4 |
Corsa massima del mandrino di maschiatura |
80 mm |
5 |
La spaziatura del mandrino |
150mm |
6 |
Spazio tra la faccia terminale del mandrino e il piano di lavoro |
260/580mm |
7 |
Diametro massimo del foro |
F32 |
8 |
Diametro massimo di maschiatura |
F32 |
9 |
Velocità dell'albero Z2, Z1 |
0-1400 giri/min |
10 |
Potenza del motore del mandrino |
3KW/4P |
11 |
Dimensioni esterne: lunghezza × larghezza × altezza |
1200×610×1500mm |
12 |
Peso netto della macchina |
750KG |
● Quando si esegue il rilevamento dell'errore di passo, è possibile rilevare contemporaneamente la rettilineità della guida lineare nelle direzioni xx e yy per garantire la precisione di lavorazione e assemblaggio di ciascun componente della macchina utensile. Sono state misurate la precisione di posizionamento effettiva e la precisione di posizionamento ripetitivo della macchina utensile.
● L'intera macchina rileva la verticalità del mandrino e la precisione del piano di lavoro, che devono essere entro 0,03 mm.
● L'intera macchina rileva la perpendicolarità tra la guida dell'asse Z e il lavoro ed è necessario garantire che sia entro 0,03 mm.
● L'intera macchina rileva la verticalità della guida dell'asse xy e la precisione deve essere entro 0,03 mm.
