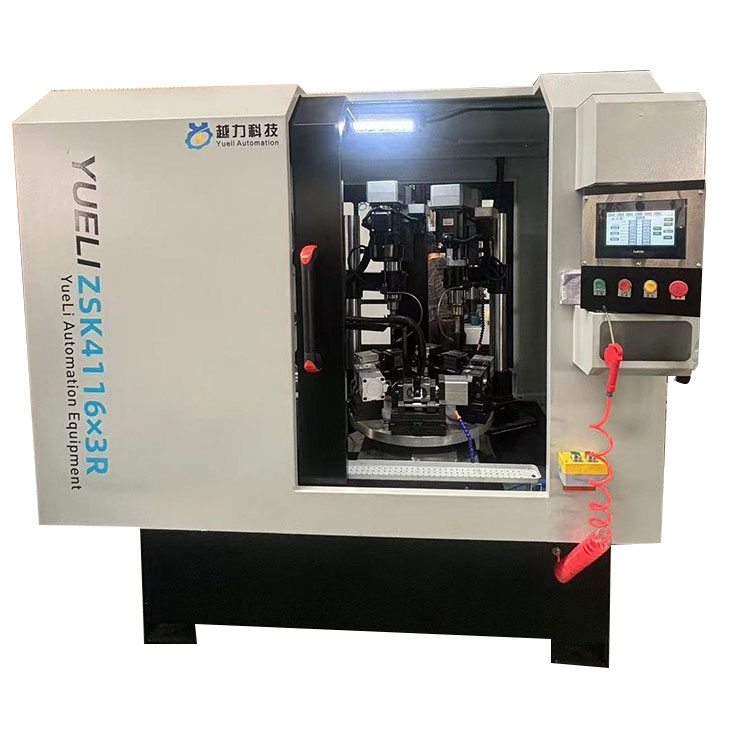

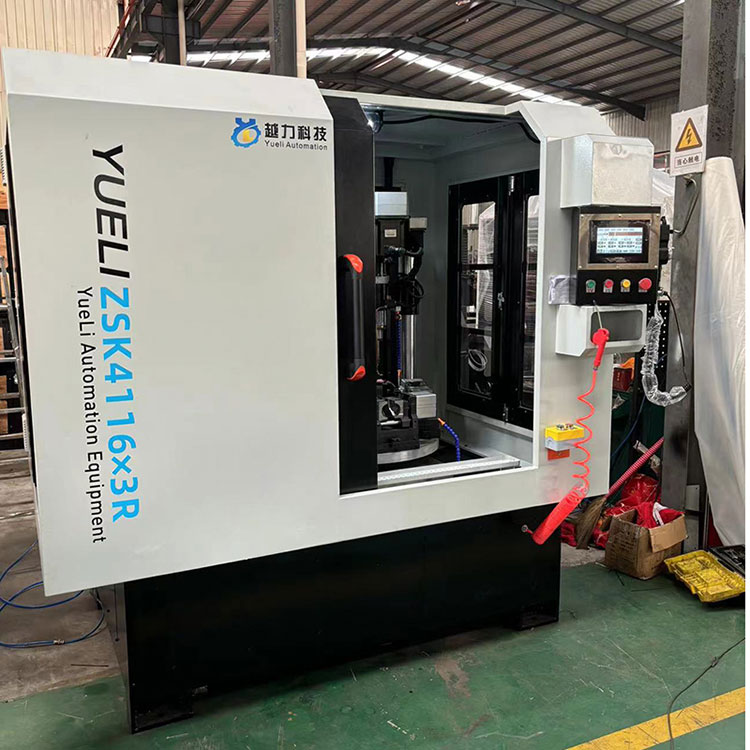

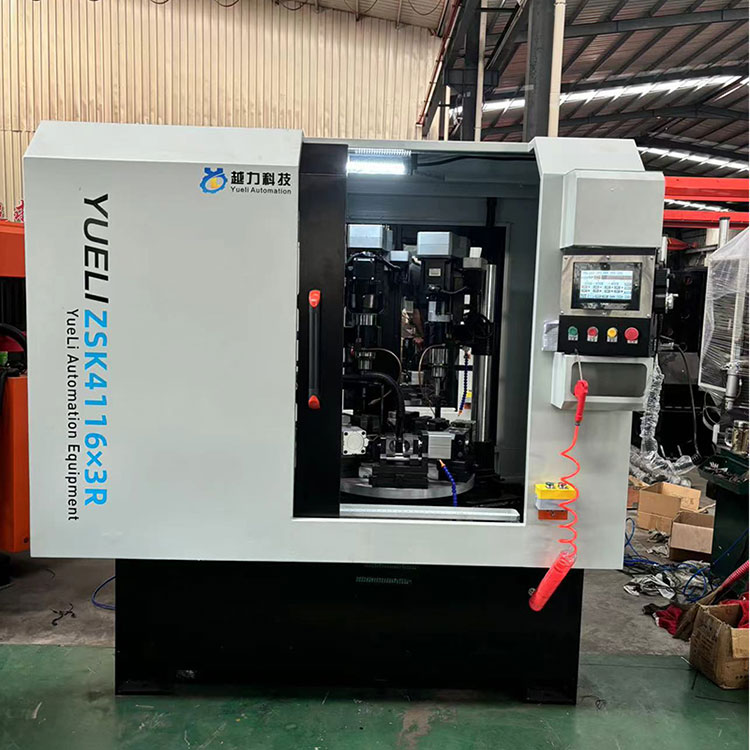

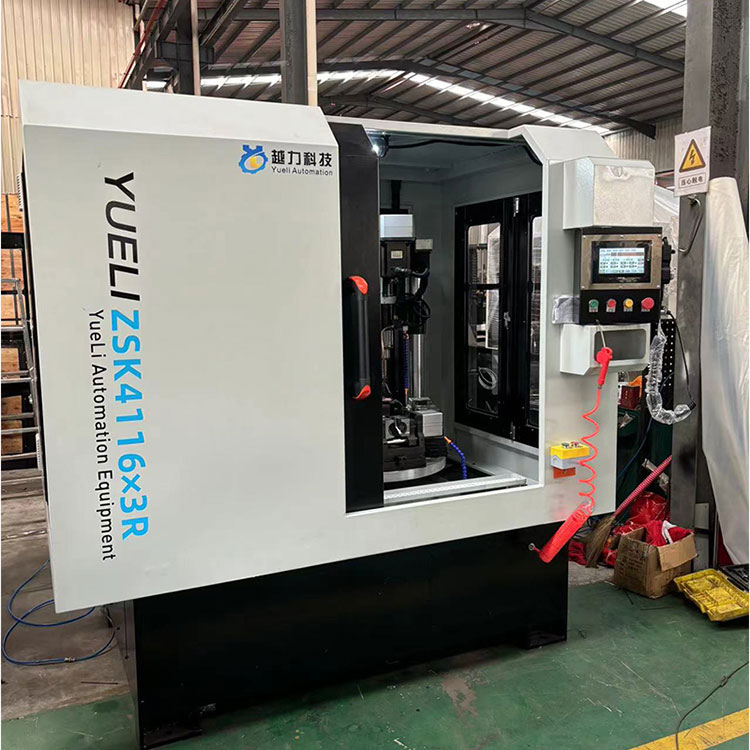

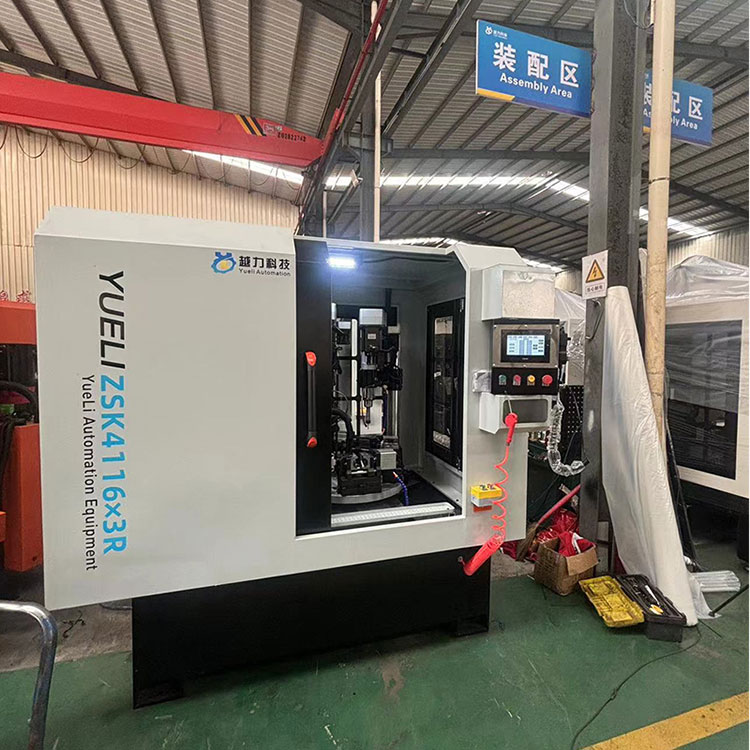

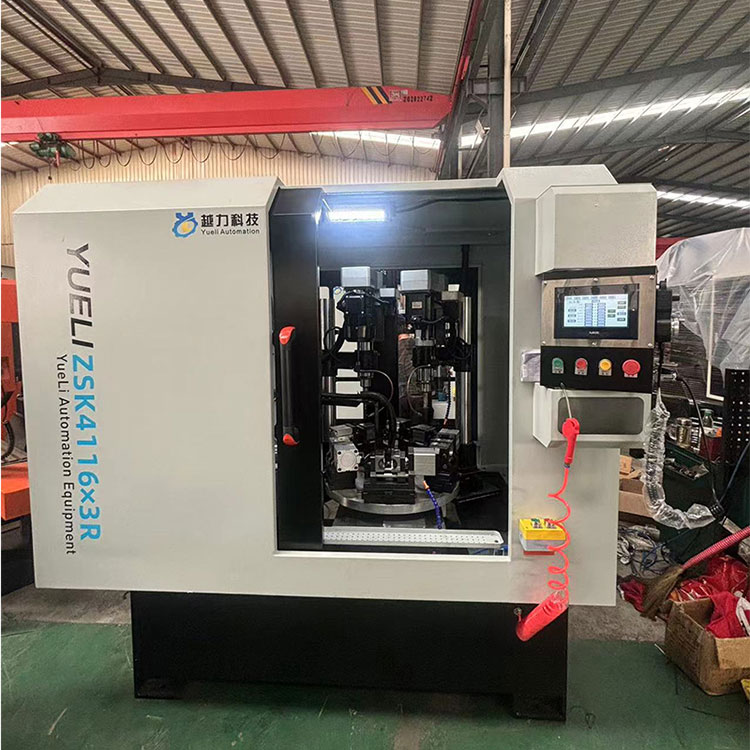

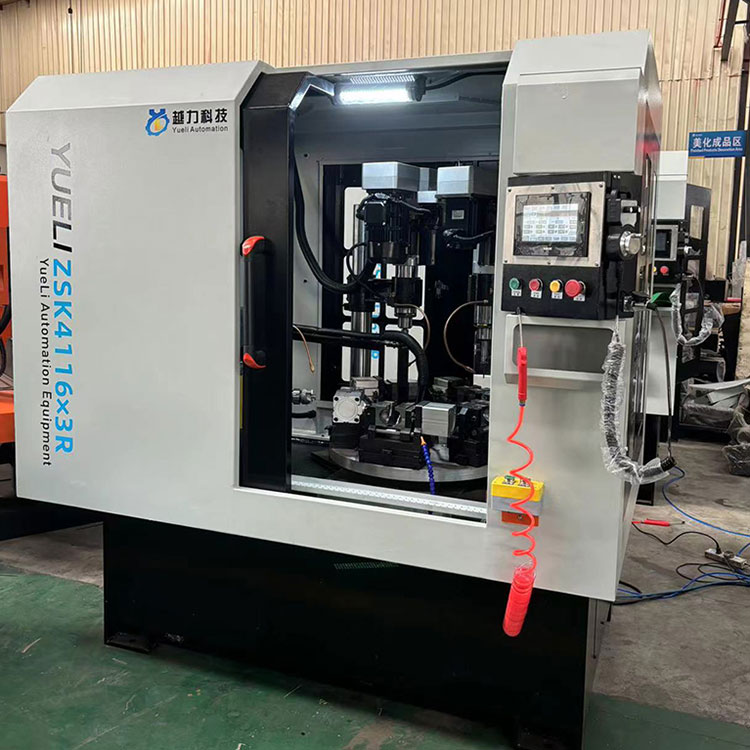

Macchina composita per perforazione a cinque stazioni a tre assi rotanti

Siete i benvenuti a venire nella nostra fabbrica per acquistare l'ultima macchina composita per perforazione a cinque stazioni rotativa a tre assi più venduta, a basso prezzo e di alta qualità, YueLi non vede l'ora di collaborare con voi.

Invia richiesta

Descrizione del prodotto

La foratrice e maschiatrice rotativa a tre assi e cinque stazioni ZSK4116×3 di Yueli Automation Equipment è adatta per la produzione e la lavorazione di prodotti per porte batch di grandi e medie dimensioni. La macchina utensile ha un aspetto liscio e generoso, un funzionamento semplice e intuitivo, una comoda regolazione e adotta il controllo CNC, con un grado più elevato di automazione, buona affidabilità e ridotta intensità di lavoro per gli operatori. Può realizzare il funzionamento e la gestione di più macchine da parte di una sola persona ed è un'apparecchiatura di elaborazione antivegetativa ideale ed efficiente.

Configurazione principale:

Numero di serie	Nome del prodotto	Modello/Specifica	Quantità	Marca
1	base	Componenti di saldatura	1	Autoprodotto
2	Cuscinetti dell'albero principale	JT6-YL92	6	Harbin
3	Perforare e attaccare la testa potente		1	controllo numerico
4	Testa di perforazione	JT6-YL92	2	controllo numerico
5	Disco di segmentazione automatica	5 postazioni di lavoro	1	Yuntong
6	Dispositivo per il pezzo	Pneumatico	5
7	servomotore	2,3KW	1	Xinjie
8		750W	2	Xinjie
9		1,2KW	1	essere aperti alla navigazione
10	macchinari elettrici	3KW	1	Jinling
11		1,5KW	1	Nuofan
12		750W	1	sheng xiang
13	schermo tattile	TG765S-XT	1	Xinjie
14	Contattore	LC1N1801	1	Schneider
15	Controllo PLC	XTM-60T	1	Xinjie
16	Alimentatore a commutazione	PMT-24V150W2BA	1	Delta
17	Convertitore di frequenza	3PH-380V	1	Facile da guidare
18	Elettrovalvola	4V210-08	6	Yadek
19	Scudo	Completamente chiuso	1

Principali parametri tecnici

Numero di serie	categoria	Specifiche dei dati	osservazioni
1	Numero di postazioni di lavoro	5 persone
2	capacità lavorativa	Il diametro massimo di foratura e maschiatura della testa motrice è 13	Componenti in acciaio
3	Precisione della piattaforma girevole di segmentazione	La precisione di uscita dello splitter è ≤± 0,03	Configurazione di riferimento Motore RV75 0,75KW
4	Tipo di portautensile a mandrino	JT6-ER20	Configurazione standard
5	Parametri del mandrino	Numero di giri massimo 0-2000/min	Velocità regolabile
6	Metodo di installazione del manico del coltello	Serraggio manuale delle viti
7	Metodo di bloccaggio dell'utensile	ER20 (da 8 a 14)	Configurazione standard
8	Testata di potenza orizzontale	Lunedì 4#
9	Tipo di portautensile a mandrino	Morse 4 # ER40 (da 3 a 30)
10	Parametri del mandrino	Numero di giri massimo 0-1500/min	Velocità regolabile
11	Precisione del lavoro	Precisione di posizionamento del foro di 0,05/precisione di posizionamento ripetuto di 0,03
12	Pressione della sorgente del gas di lavoro	5-6 kg/c㎡
13	Diametro del banco di lavoro	680 mm
	Capacità di alimentazione	Potenza totale 10,5KW
	Dimensioni della macchina	2070X1860X2100	risorse di riferimento
	Peso della macchina	Circa 1600 kg	risorse di riferimento

La struttura e le prestazioni della macchina utensile

La macchina rotativa per foratura e maschiatura a cinque stazioni a tre assi è saldata con parti in acciaio e trattata con invecchiamento artificiale. Ha una buona precisione e stabilità. L'intera macchina è una struttura combinata, dotata di un sistema PLC e ha una forte mobilità.

1 testa motrice per foratura e maschiatura, capacità di foratura: 16 mm per parti in acciaio, 20 mm per parti in alluminio, specifiche corsa di foratura 100, modalità di avanzamento: alimentazione servo, un motore principale: 3KW, la testa motrice e il foro di lavorazione delle parti possono essere regolati manualmente e verso il basso, prima della regolazione, allentare i due bulloni sulle superfici superiore e inferiore della slitta, ruotare il volantino per sollevare e abbassare la testa motrice e serrare i due bulloni dopo aver posizionato la testa motrice per evitare che scivoli via da solo; 2 teste di foratura: capacità di foratura: 13 mm per parti in acciaio, 16 mm per parti in alluminio, specifiche corsa di foratura 80, modalità di alimentazione: alimentazione servo, un motore principale: 2,3 kW, teste di foratura e maschiatura (JT16) installate verticalmente e l'altezza centrale delle parti può essere regolata manualmente su e giù. Dotato di una piattaforma girevole divisa automaticamente a cinque stazioni per ottenere il posizionamento di cinque stazioni e ogni strumento può essere regolato in avanti, indietro, sinistra e destra. Facile da caricare e scaricare. Ogni mandrino ha funzioni di controllo e regolazione manuale indipendenti. I cuscinetti del mandrino sono tutti cuscinetti Harbin; L'oliatore del sistema di lubrificazione automatico intermittente, la testa di perforazione e la testa di maschiatura hanno funzioni di avanzamento rapido, avanzamento lento, avanzamento di lavoro e ritorno rapido.

Flusso del processo: avviare la macchina → caricare manualmente il materiale nella posizione di carico → ruotare la piattaforma girevole sulla prima stazione → tre stazioni elaborano la foratura e la maschiatura contemporaneamente → scarico manuale → accedere al secondo ciclo.

Struttura principale della macchina utensile:

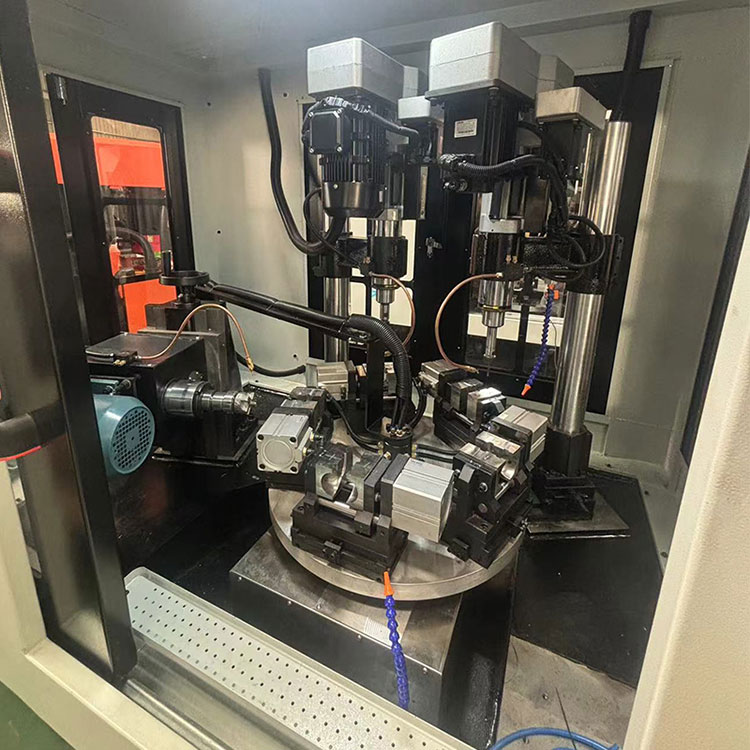

Distribuzione della testa motrice: testa motrice orizzontale per foratura e fresatura della superficie frontale, un'unità mandrino di foratura verticale, due unità mandrino di maschiatura verticale, tavola rotante divisa automatica a cinque stazioni, una base; un set di sistemi di circuiti, cinque set di dispositivi e un set di protezioni in lamiera completamente chiuse.
