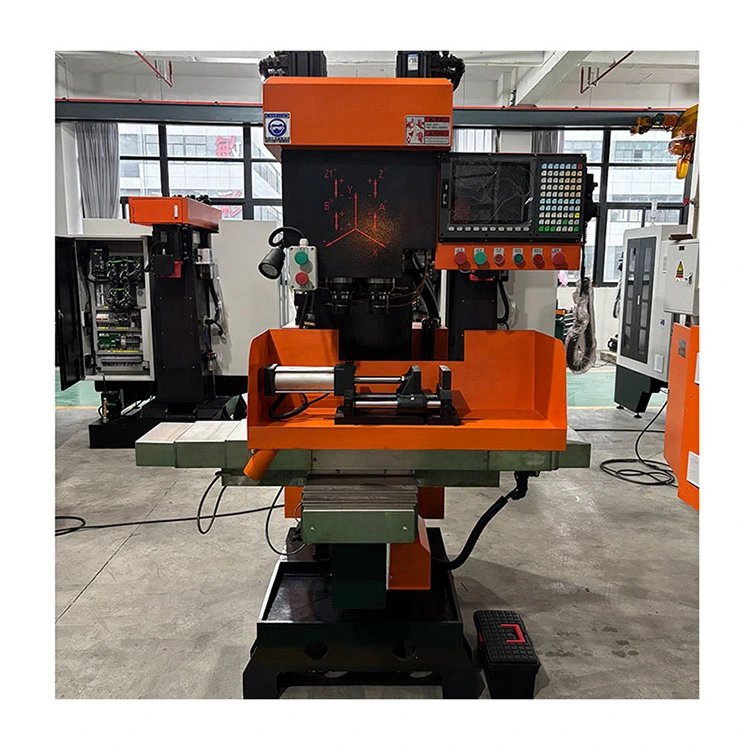

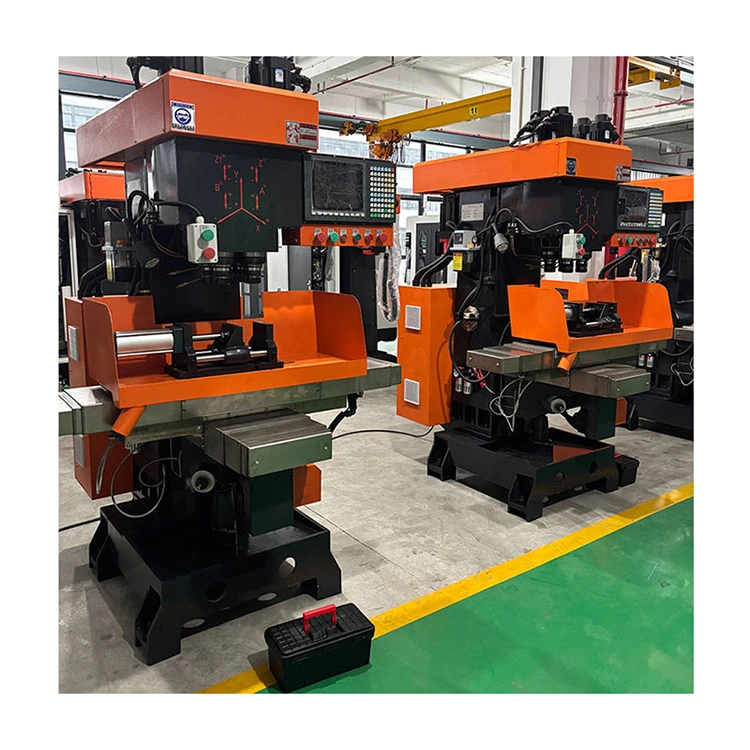

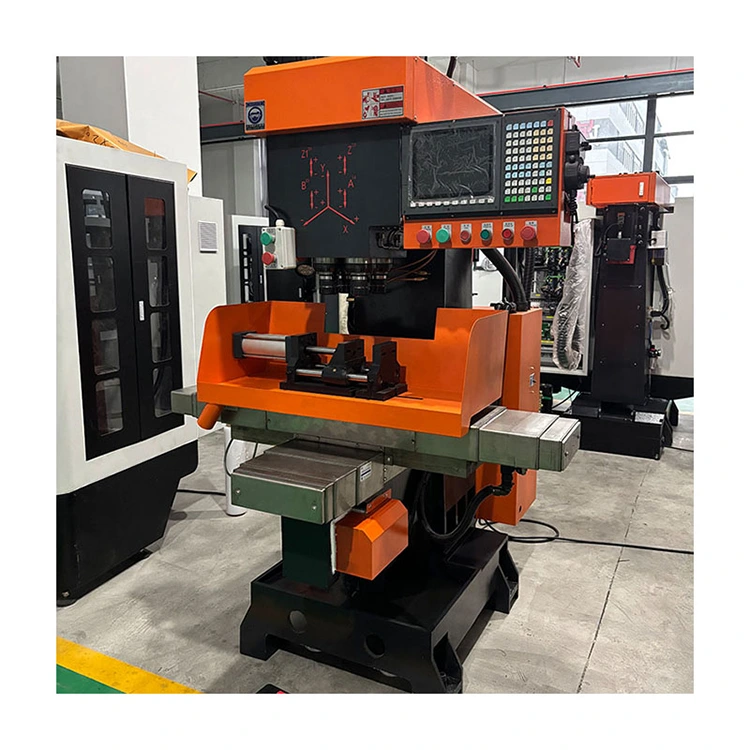

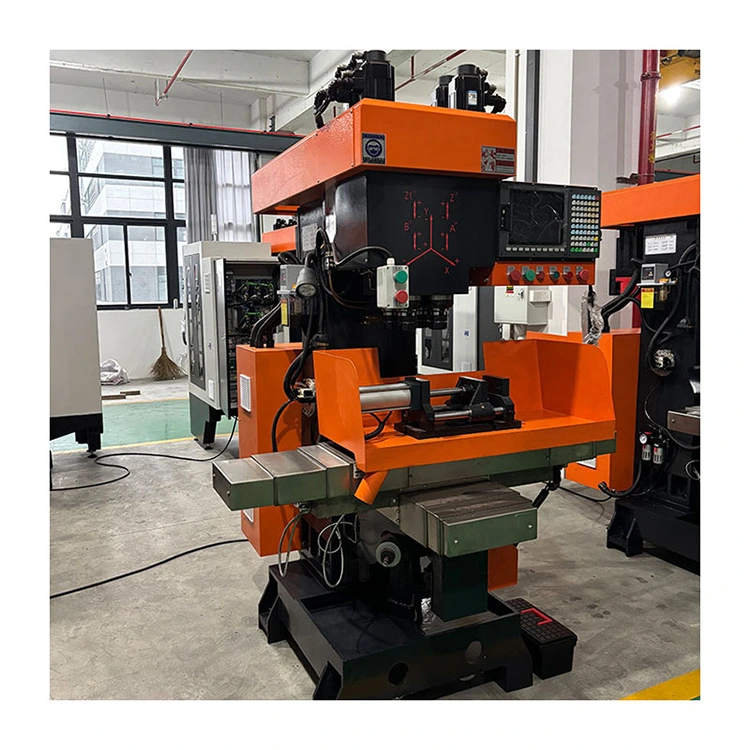

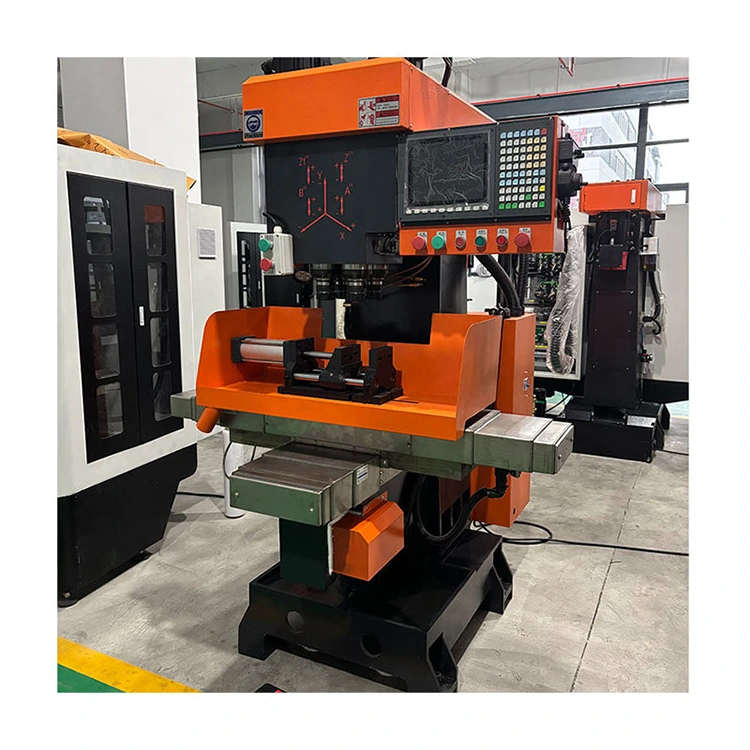

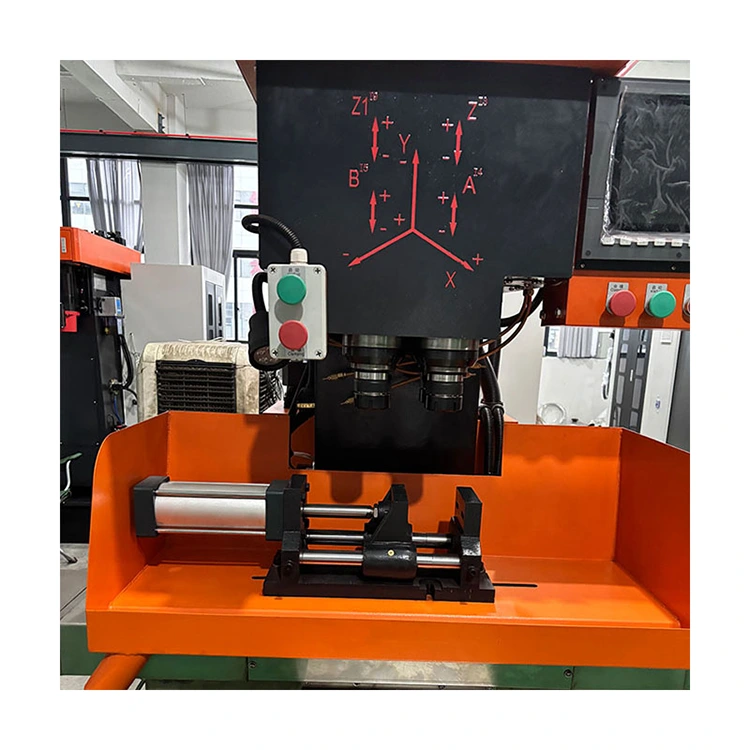

Macchina composta CNC verticale a 4 mandrini

La struttura e le prestazioni della macchina utensile

1. Il centro della macchina composta CNC verticale a 4 mandrini di alta qualità YueLi utilizza un sistema di controllo Hust taiwanese per la sua sezione di controllo del programma, che dispone di una funzione di rilevamento per prevenire danni a rubinetti o strumenti causati da malfunzionamenti dell'elettrovalvola o del cilindro; ha un'interfaccia user-friendly ed è facile da usare.

2. La macchina composta CNC verticale a 4 mandrini è adatta per la lavorazione di pezzi in lotti di medie e grandi dimensioni, può completare il processo in un'unica operazione di bloccaggio, offrendo alta efficienza e buona precisione.

3. Il meccanismo di maschiatura non richiede la modifica della trasmissione della vite madre; il passo è standard e il servomotore principale Alpha ha una funzione di conversione di frequenza incorporata, che migliora la ruvidità superficiale delle filettature delle parti lavorate e garantisce la precisione della lavorazione.

4. Componenti della testata motrice sviluppati in modo indipendente, rettificati di precisione, con buona resistenza all'usura e lunga durata.

5. Il sistema Hust CNC consente di impostare la velocità di avanzamento appropriata secondo necessità. Dopo un uso prolungato, la vite di comando potrebbe usurarsi e il sistema stesso dispone di una funzione di compensazione dell'utensile.

6. Tutte le superfici scorrevoli mobili utilizzano un dispositivo di lubrificazione automatica centralizzata per garantire la durata della macchina utensile.

7. Il movimento della tavola scorrevole è azionato da un servomotore, consentendo l'impostazione digitale di più coordinate, con conseguente elevata precisione di posizionamento, basse vibrazioni e velocità di risposta rapida.

8. Durante la lavorazione, lo stato di lavorazione del pezzo viene visualizzato sul touchscreen ed è presente una funzione di allarme in caso di malfunzionamento.

9. La protezione completamente chiusa garantisce la sicurezza personale e migliora l'ambiente di lavorazione.

Configurazione principale

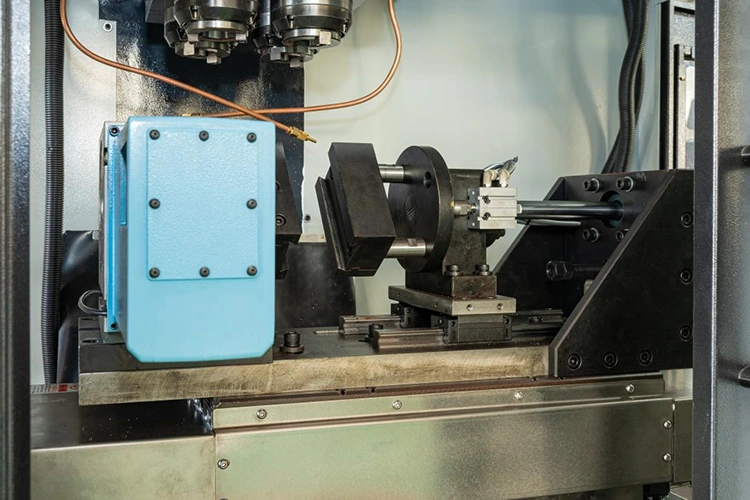

Parametri del quarto asse

Coppia di bloccaggio

1.  L'installazione della piattaforma deve essere regolata in conformità con le disposizioni dell'articolo 3.1 di GB/T17421.1-1998. Posiziona il piano di lavoro al centro della corsa e posiziona una livella al centro del piano di lavoro. La lettura del livello in entrambe le direzioni verticale e orizzontale non deve superare 0,04/1000 mm.

2. Il cavo di alimentazione principale non deve essere inferiore a 4 mm². Una volta completato il cablaggio, verificare se il cablaggio è corretto e se i terminali di cablaggio sono serrati.

3.  L'installazione della macchina composta CNC verticale a 4 mandrini deve essere messa a terra come richiesto, la resistenza della macchina a terra deve essere inferiore a 4 ohm e il diametro del filo di messa a terra deve essere maggiore di 2,5 mm².

Campi di applicazione

La macchina composta CNC verticale a 4 mandrini YueLi di alta qualità è in grado di completare il taglio dei metalli di parti in rame, parti in alluminio, leghe di zinco e parti in acciaio ed è adatta per settori quali impianti idraulici e sanitari, valvole antincendio, hardware di controllo delle porte, hardware di elettrodomestici, contatori dell'acqua e parti di auto/moto e aerospaziale.
