In che modo la macchina composita verticale a doppio asse ridefinisce l'elaborazione batch ad alta efficienza?

1. Architettura a doppio mandrino

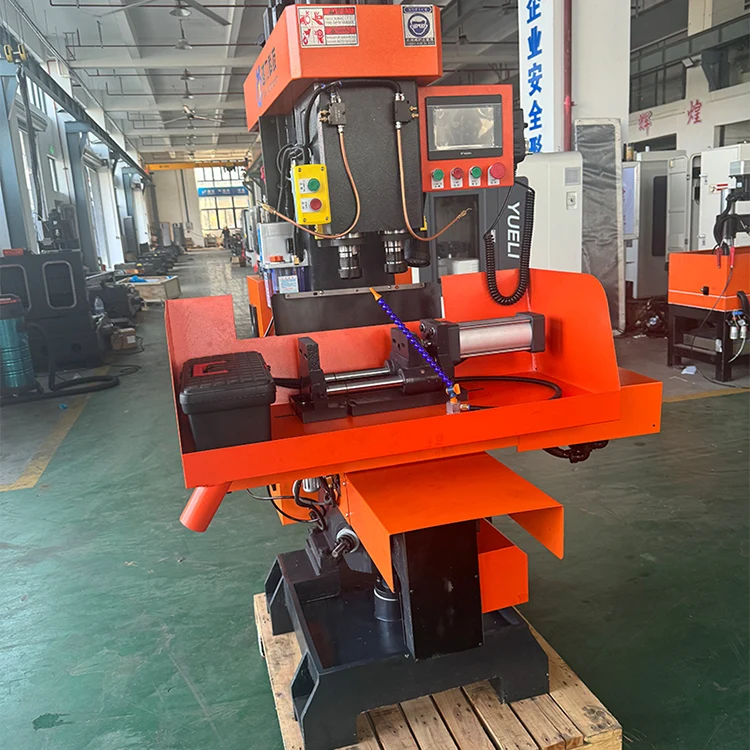

Al centro delMacchina composta verticale a doppio assesi trova una configurazione a doppio mandrino che cambia radicalmente il modo in cui viene affrontata l'elaborazione batch. A differenza delle macchine monomandrino che richiedono passaggi multipli e frequenti cambi utensile, questo design incorpora due mandrini indipendenti che operano in una disposizione coordinata dell'asse verticale. Gli assi Z1 e Z2 sono distanziati di 120 mm, consentendo la lavorazione simultanea di due elementi sullo stesso pezzo o la lavorazione parallela di due parti separate.

Ciascun mandrino accetta utensili conici NT30 e offre velocità regolabili da 10 a 3.000 giri/min, offrendo flessibilità per le operazioni di foratura, alesatura e maschiatura. L'approccio a doppio asse raddoppia efficacemente la produttività per le applicazioni adatte, pur mantenendo la precisione richiesta per i componenti di montaggio delle porte e simili articoli di produzione in lotti medi.

2. Specifiche tecniche principali

La comprensione delle capacità della macchina inizia dai suoi parametri chiave. La tabella seguente riassume le specifiche essenziali che ne definiscono l'involucro operativo:

La corsa dell'asse X da 320 mm e quella dell'asse Y da 120 mm forniscono un'area di lavoro adeguata per prodotti di montaggio di porte e componenti simili. La piattaforma di sollevamento offre una distanza regolabile di 160 mm, adattandosi alle diverse altezze del pezzo in lavorazione. Con una velocità di movimento massima di 30 m/min sull'asse X, la macchina garantisce un posizionamento rapido che contribuisce alla riduzione complessiva del tempo ciclo.

3. Integrità strutturale

ILMacchina composta verticale a doppio asseè progettato con particolare attenzione alla rigidità e alla durata. La struttura del corpo è particolarmente compatta pur mantenendo un'eccellente rigidità, un fattore critico per mantenere la precisione durante le operazioni simultanee a doppio mandrino. Diverse scelte progettuali contribuiscono a questa robustezza strutturale:

• Mandrini in acciaio legato di alta qualità:Ogni mandrino è realizzato in acciaio legato di prima qualità, sottoposto a processi di tempra e trattamento termico, seguiti da rettifica di precisione per un'elevata resistenza all'usura.
• Superfici di scorrimento temprate ad ultrasuoni:Le superfici di scorrimento sono sottoposte a trattamento di tempra ad ultrasuoni, che migliora significativamente la durezza superficiale e la resistenza all'usura. Un dispositivo di lubrificazione integrato garantisce prestazioni costanti per una durata di servizio prolungata.
• Sistema di posizionamento del buffer:Il piano di lavoro incorpora un dispositivo di avviamento con posizionamento del buffer che riduce al minimo le vibrazioni durante i rapidi movimenti laterali.
• Maniglia tipo Pull-Rod:La sicurezza è garantita dal design della maniglia a tirante che resiste al disinnesto accidentale.

Questi elementi strutturali garantiscono collettivamente che la macchina mantenga la precisione di posizionamento anche in caso di esigenze di produzione in batch continua.

4. Flusso di lavoro operativo

La filosofia operativa delMacchina composta verticale a doppio assesi concentra sulla riduzione dell'intervento manuale massimizzando al tempo stesso la produttività. Il controllo PLC fornisce un livello di automazione più elevato rispetto ai tradizionali sistemi basati su relè, offrendo un'eccellente affidabilità che riduce direttamente l'affaticamento dell'operatore.

Le principali caratteristiche del flusso di lavoro includono:

• Elaborazione a configurazione singola:Le operazioni di foratura, alesatura e maschiatura per un gran numero di parti possono essere completate in una sola volta.
• Gestione Multimacchina:Il funzionamento intuitivo e il controllo automatizzato consentono a un singolo operatore di gestire più macchine contemporaneamente.
• Regolazione conveniente:La macchina è dotata di meccanismi di regolazione semplici e intuitivi, che riducono i tempi di impostazione tra un lotto e l'altro.
• Design anti-inquinamento:L'apparecchiatura incorpora caratteristiche che riducono al minimo i rischi di contaminazione, rendendola adatta ad ambienti in cui la pulizia è un problema.

Questa progettazione del flusso di lavoro si traduce direttamente in una maggiore efficienza per ambienti di produzione di lotti medio-piccoli, dove i tempi di installazione e la disponibilità dell'operatore spesso determinano la produttività complessiva.

5. Ambito di applicazione

La macchina composita verticale a doppio asse è specificatamente progettata per la produzione e la lavorazione di prodotti di accessori per porte in lotti di piccole e medie dimensioni. Questo focus applicativo sfrutta la capacità del doppio mandrino della macchina per forare, alesare e maschiare molteplici elementi sui componenti hardware della porta in un'unica operazione di bloccaggio.

Oltre ai raccordi per porte, le specifiche della macchina, in particolare il diametro massimo di foratura di 32 mm e la capacità di maschiatura M32, la rendono adatta per una gamma più ampia di componenti in rame e metalli non ferrosi. Il peso della macchina di 900 kg e l'ingombro di 1.100×1.230×1.980 mm (inclusa la copertura in lamiera) indicano una macchina sufficientemente solida per gli ambienti di produzione ma sufficientemente compatta per officine con spazio limitato.

La scelta dei componenti definisce ulteriormente il profilo di affidabilità della macchina: servomotori Sunicon e sistema CNC, contattori CA Schneider, relè Omron, viti a ricircolo di sfere e guide lineari domestiche. Questa combinazione di marchi affermati e componenti di qualità contribuisce alla reputazione della macchina per prestazioni costanti.
