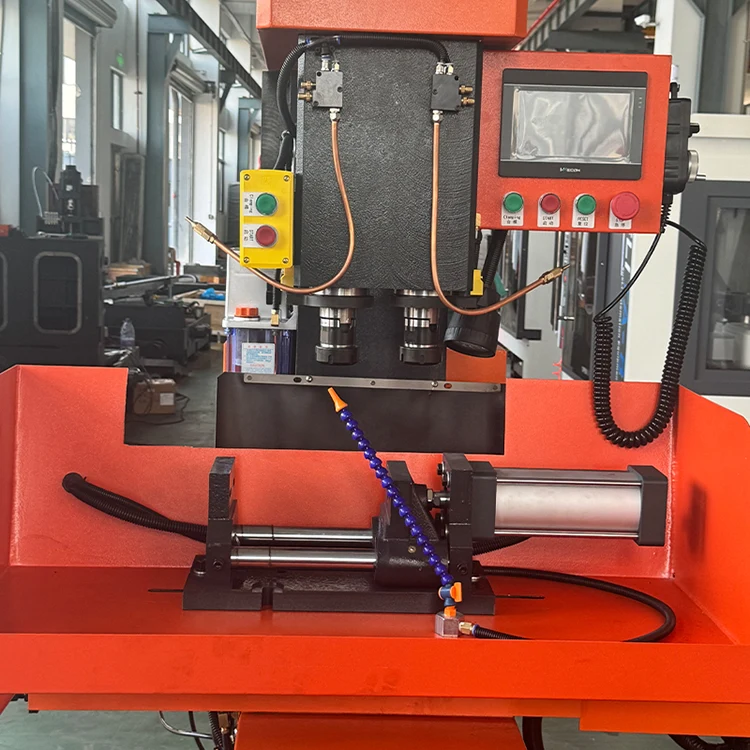

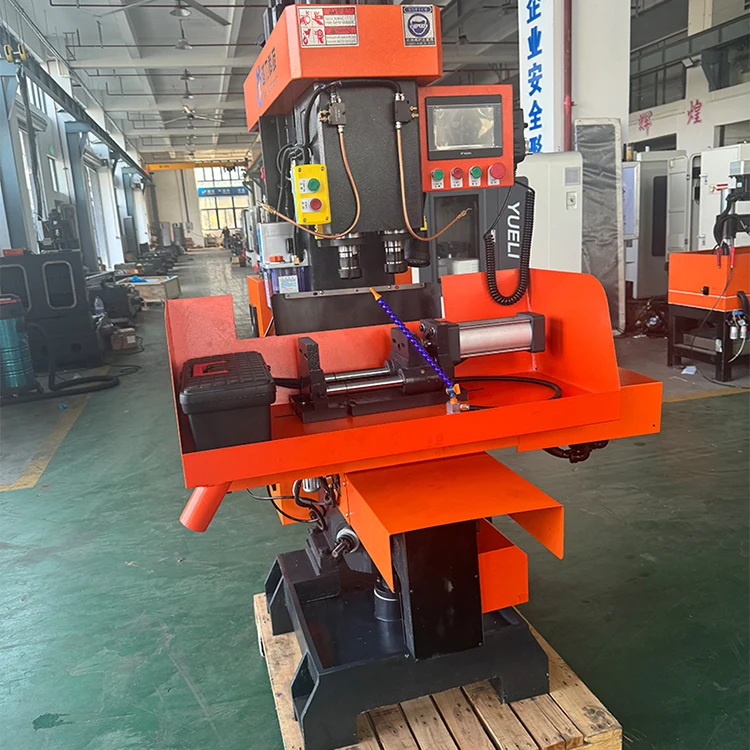

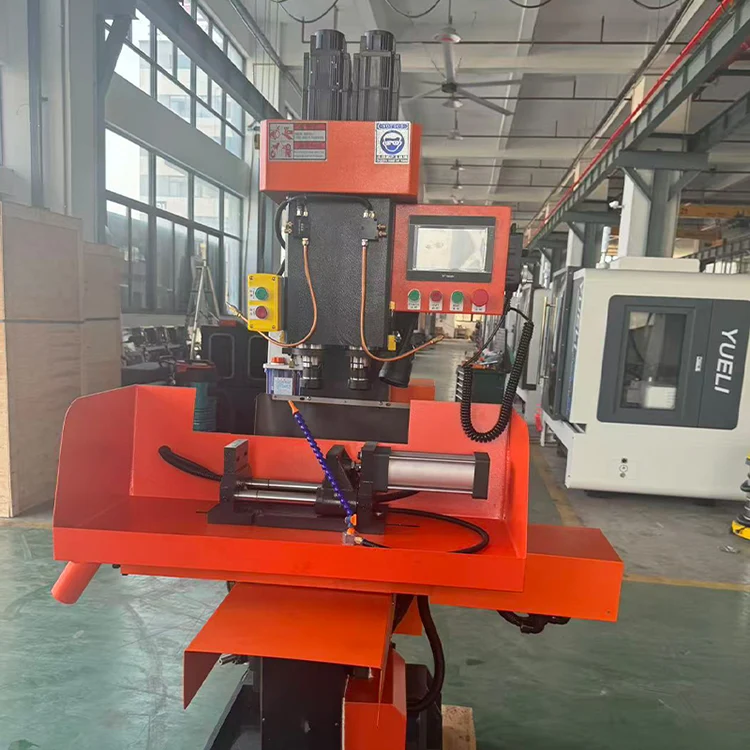

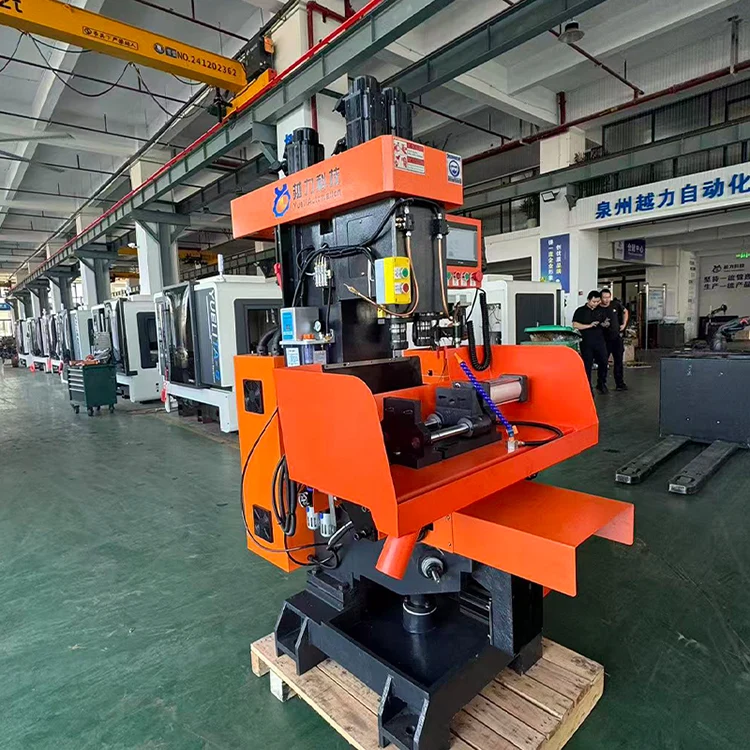

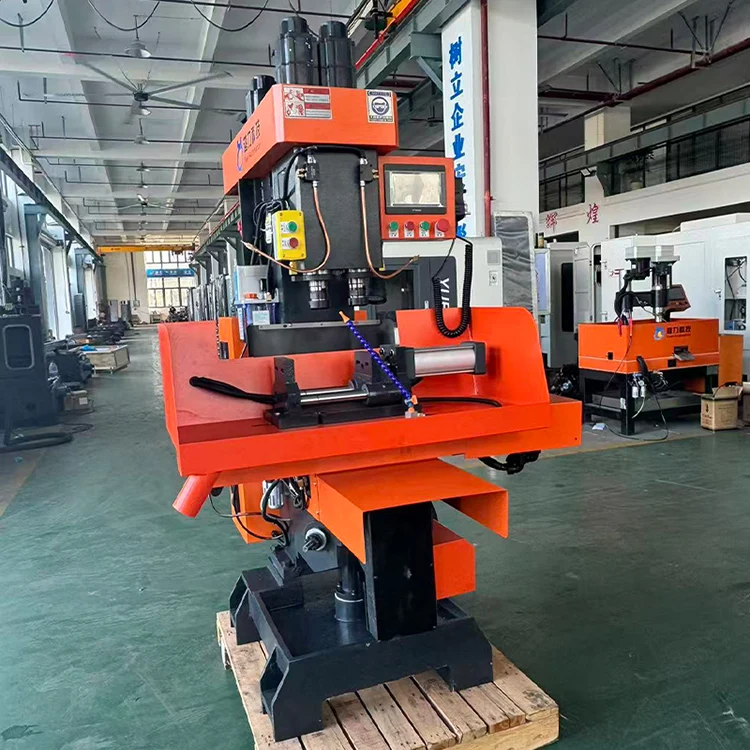

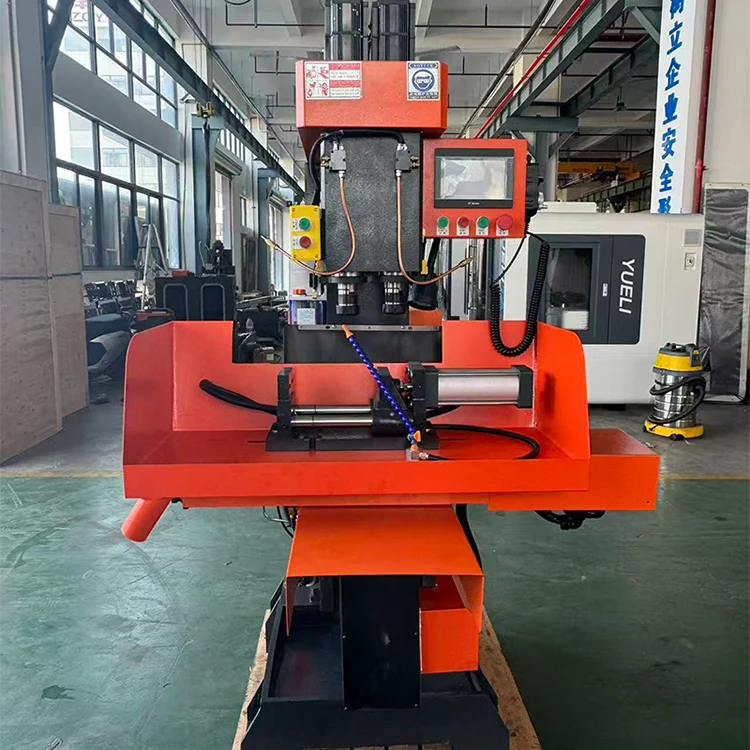

Macchina composta verticale a doppio asse

La macchina composita verticale a doppio asse (modello interno ZSK4132X2B) è prodotta da Quanzhou Yueli Automation Equipment Co., Ltd. È adatta per la produzione e la lavorazione di prodotti per porte in lotti di piccole e medie dimensioni. La macchina utensile presenta un aspetto liscio ed elegante, con un funzionamento semplice e intuitivo e una comoda regolazione. Adottando il controllo PLC, vanta un livello di automazione più elevato e un'eccellente affidabilità, che riduce l'intensità di lavoro degli operatori. Consente a un operatore di gestire più macchine e funge da attrezzatura ideale per il trattamento ad alta efficienza e anti-inquinamento.

Introduzione al prodotto

La macchina composita verticale a doppio asse è adatta per la produzione e la lavorazione di prodotti di accessori per porte in lotti di piccole e medie dimensioni. La macchina utensile presenta un aspetto liscio ed elegante, con un funzionamento semplice e intuitivo e una comoda regolazione. Adottando il controllo PLC, vanta un livello di automazione più elevato e un'eccellente affidabilità, che riduce l'intensità di lavoro degli operatori. Consente a un operatore di gestire più macchine e funge da attrezzatura ideale per il trattamento ad alta efficienza e anti-inquinamento.

· Aspetto liscio ed elegante con funzionamento semplice e intuitivo.

· Comoda regolazione e livello di automazione più elevato con controllo PLC.

· Eccellente affidabilità con ridotta intensità di manodopera.

· Un operatore può gestire più macchine.

Principali parametri tecnici

I seguenti parametri tecnici si applicano alla macchina composta verticale a doppio asse.

Struttura e caratteristiche della macchina

La macchina composta verticale a doppio asse presenta le seguenti caratteristiche strutturali e prestazionali.

· La lavorazione, la foratura, l'alesatura e la maschiatura di un gran numero di parti possono essere completate in una sola volta con elevata efficienza.

· La struttura del corpo è compatta e presenta una buona rigidità.

· L'albero principale è realizzato in acciaio legato di alta qualità, temprato e trattato termicamente, rettificato di precisione e presenta un'elevata resistenza all'usura.

· La superficie scorrevole è raffreddata ad ultrasuoni e dispone di un dispositivo di lubrificazione per garantire la durata della superficie scorrevole.

· Il banco di lavoro si muove a sinistra e a destra con un dispositivo di avvio e un dispositivo di posizionamento del buffer, che presenta piccole vibrazioni e movimenti rapidi.

· La maniglia adotta il tipo a tirante, che non è facile da staccare e ha un'elevata sicurezza.

Struttura e prestazioni

Il design della macchina composta verticale a doppio asse adotta le caratteristiche strutturali della fresatrice e del dispositivo di avviamento di supporto, con i vantaggi di un'elevata efficienza di lavorazione, precisione stabile e procedura operativa semplice.

· Struttura di sostituzione e tensionamento della cinghia, facile modificare la velocità e tensionare la cinghia.

· L'albero principale è azionato da un motore da 4KW/4P tramite una cinghia sincrona, con elevata efficienza di trasmissione e bassa rumorosità.

· Il meccanismo di recupero automatico del mandrino sinistro e destro può sempre mantenere il mandrino pronto per la lavorazione, risparmiando tempo e migliorando l'efficienza del lavoro.

· La maniglia di sollevamento può essere facilmente ruotata per realizzare il sollevamento della piattaforma di sollevamento.

· Il banco da lavoro è dotato di posizionamento del buffer per garantire un posizionamento affidabile e una precisione stabile.

· Il carrello centrale e la piattaforma di sollevamento sono progettati con meccanismi di bloccaggio per garantire il posizionamento stabile del pezzo in lavorazione, il che contribuisce a garantire la precisione della lavorazione.

· Il dispositivo pneumatico viene utilizzato per realizzare controllo automatico, buona affidabilità e garantire alta efficienza e alta precisione di lavorazione.

Sistema di lubrificazione

La macchina composta verticale a doppio asse utilizza un sistema di lubrificazione automatica a spostamento positivo. Si applica il seguente programma di lubrificazione.

Impianto Elettrico

La macchina composta verticale a doppio asse utilizza la seguente configurazione del sistema elettrico.

· Sistema CNC: Sunicon.

· Servomotore: Sunicon.

· Servo mandrino: tecnologia Zhima.

· Contattore CA: Schneider.

· Relè: Omron.

· Morsa pneumatica: YUELI.

Protezione della sicurezza

La macchina verticale a doppio asse è conforme ai requisiti tecnici generali GB 15760-2004 per la protezione di sicurezza delle macchine utensili per il taglio dei metalli ed è dotata dei necessari dispositivi di sicurezza e segnali di avvertimento.

· L'asse X utilizza uno schermo in lamiera di acciaio inossidabile completamente chiuso per bloccare efficacemente fluidi da taglio e trucioli.

· L'asse Z utilizza una protezione in lamiera e una copertura telescopica per prolungare efficacemente la durata.

· Gli assi X e Z sono dotati di limiti rigidi e flessibili per prevenire malfunzionamenti causati da errori operativi, errori di programmazione, guasti dell'azionamento, ecc.

· Il design elettrico è conforme allo standard elettrico GB5226.1 con protezione da sovracorrente e cortocircuito.

· Il quadro elettrico adotta un design completamente chiuso con ventole a flusso assiale per la dissipazione del calore.

· Il sistema NC ha una batteria integrata; in caso di interruzione dell'alimentazione del sistema i programmi di lavorazione memorizzati non andranno perduti.

· Funzione di allarme e pulsante di arresto di emergenza per prevenire danni causati da vari guasti improvvisi.

Accessori e documenti standard

La macchina composta verticale a doppio asse viene fornita con i seguenti accessori e documenti.

Strumenti inclusi:

· Chiave doppia 17-19, 12-14, 8-10, 22-24 (1 ciascuno)

· Interruttore di prossimità (2 pezzi)

· Pinza Φ20 (2 pezzi)

· Chiave esagonale 1,5-10 (1 set)

Domande frequenti

Qual è il sistema CNC utilizzato su questa macchina composita verticale a doppio asse?

La macchina utilizza il sistema CNC Sunicon.

Qual è la conicità del mandrino e la capacità massima di foratura?

Il cono del mandrino è NT30. Il diametro massimo di foratura è 32 mm per le parti in rame e il diametro massimo di maschiatura è M32.

Quali sono le corse degli assi X, Y e Z1/Z2?

La corsa dell'asse X è di 320 mm, la corsa dell'asse Y è di 120 mm e la corsa dell'asse Z1/Z2 è di 110 mm.

Qual è la velocità del mandrino e il peso della macchina?

La velocità del mandrino varia da 10 a 3000 giri/min con velocità regolabile. Il peso della macchina è di 900 kg.

Qual è il fabbisogno energetico totale?

La capacità totale di alimentazione è di 7KW.
