Tipo aperto con centro di maschiatura per foratura con guida lineare

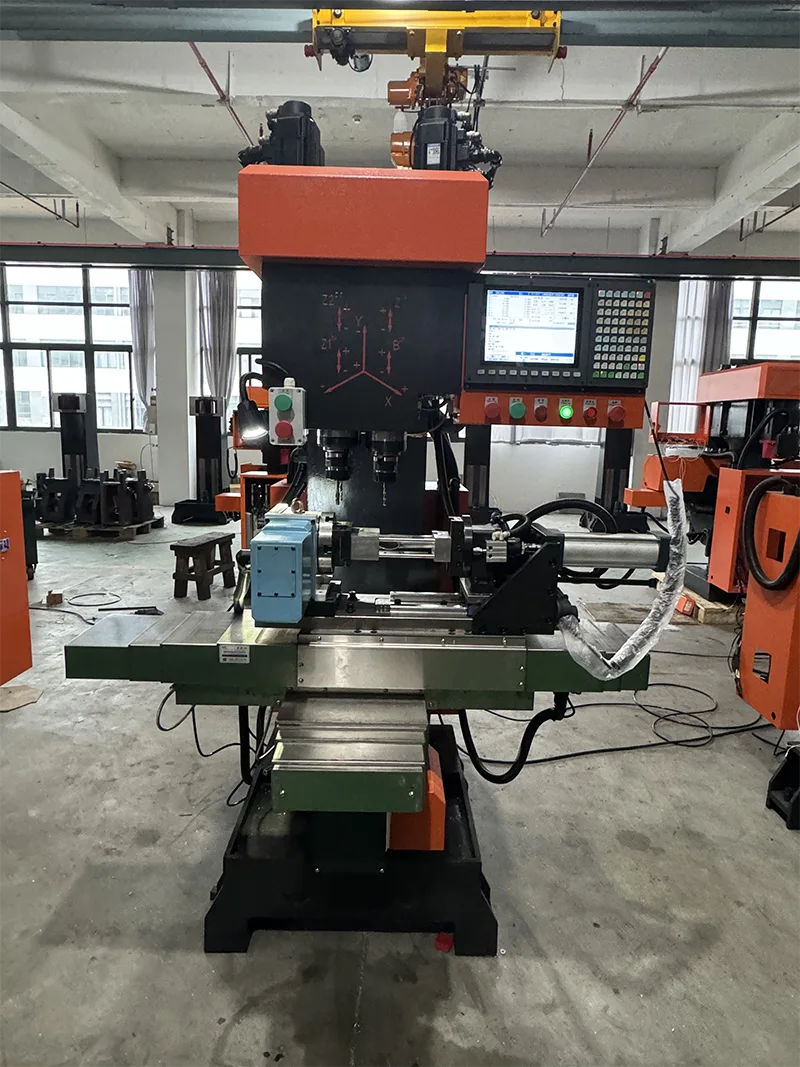

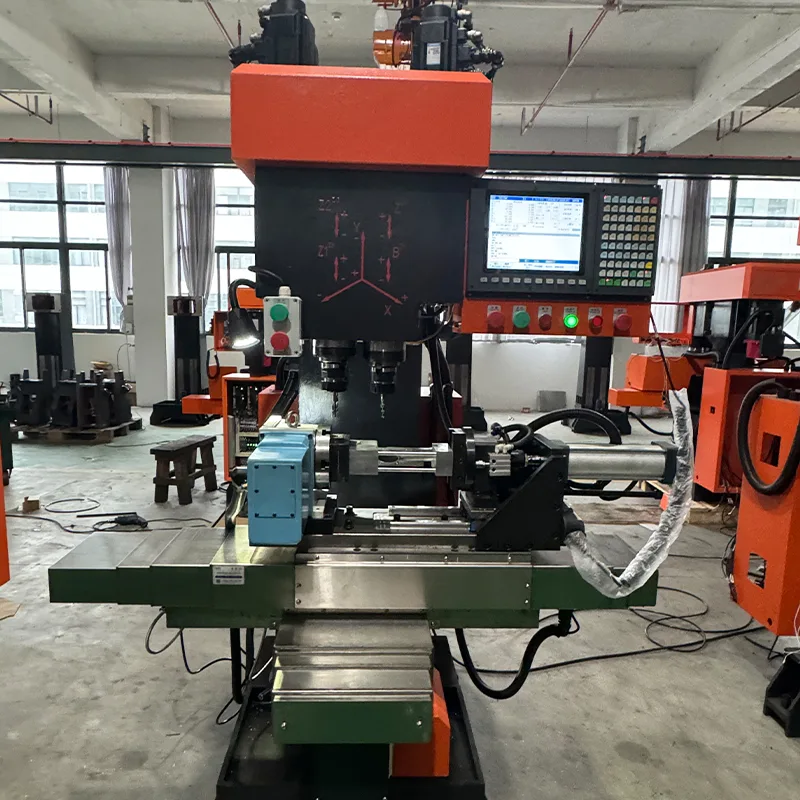

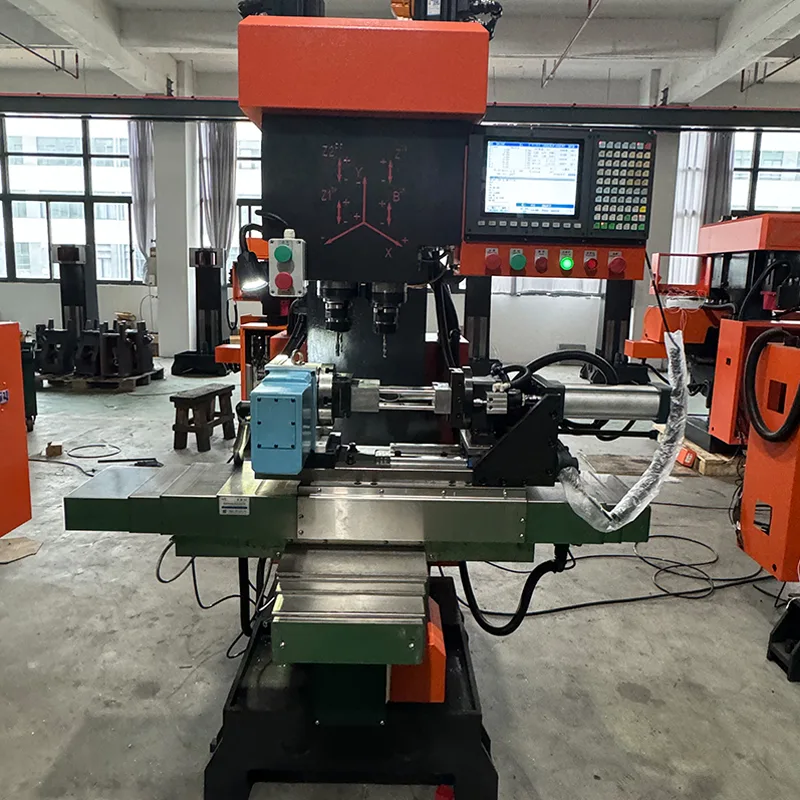

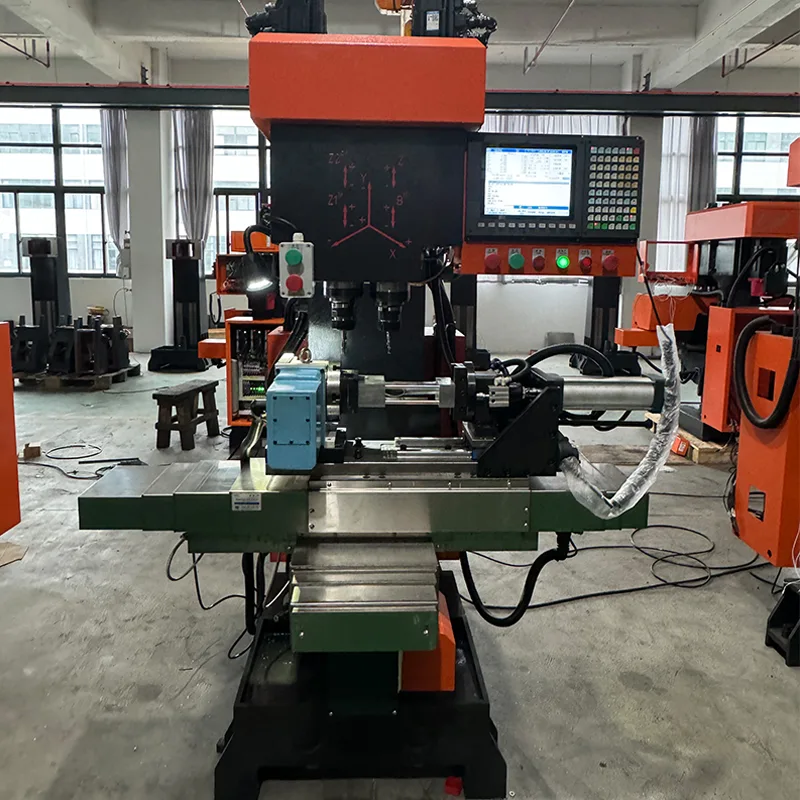

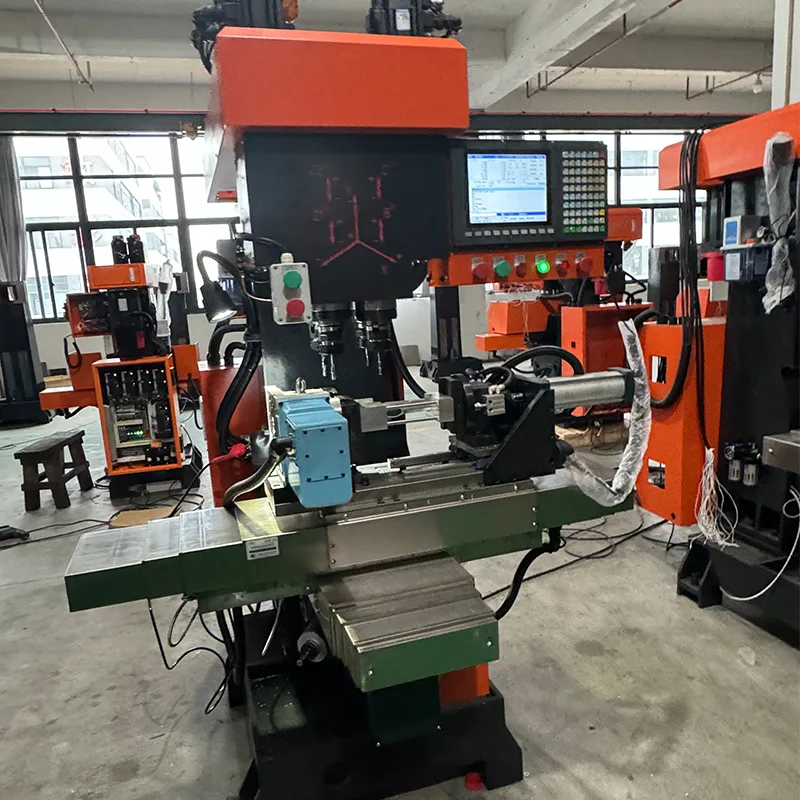

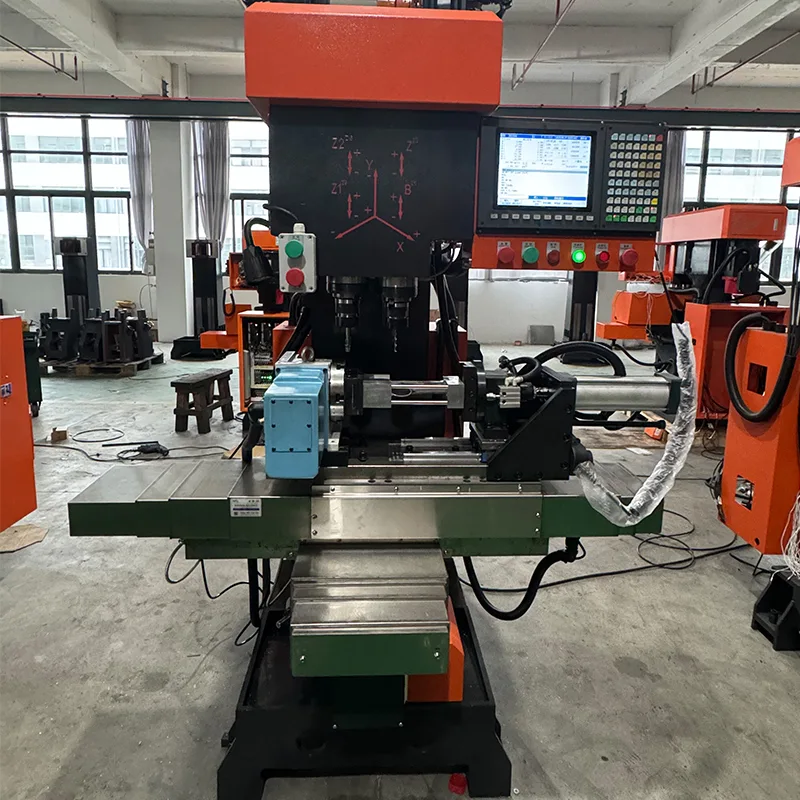

Il centro di maschiatura per foratura con guida lineare ZSK540 di tipo aperto è un centro di maschiatura per foratura con guida lineare verticale a 4 assi in configurazione di tipo aperto. Questo modello viene fornito senza custodia in lamiera, offrendo un design a telaio aperto adatto per applicazioni in cui non è richiesta una custodia completa. La macchina è dotata del sistema CNC bus Taiwan Syntec con touch screen, dotato di interfaccia uomo-macchina intuitiva per una programmazione intuitiva e un funzionamento semplice. Con la funzione CNC a 4 assi, tutti e quattro gli assi possono eseguire operazioni di foratura, maschiatura e fresatura. Il servomotore mandrino da 5,5 kW con convertitore di frequenza integrato consente una maschiatura rigida e una regolazione continua della velocità, garantendo la precisione della lavorazione.

Configurazione della macchina e caratteristiche strutturali

Il tipo aperto del centro di maschiatura per foratura con guida lineare ZSK540 è costruito con le seguenti configurazioni standard e caratteristiche strutturali.

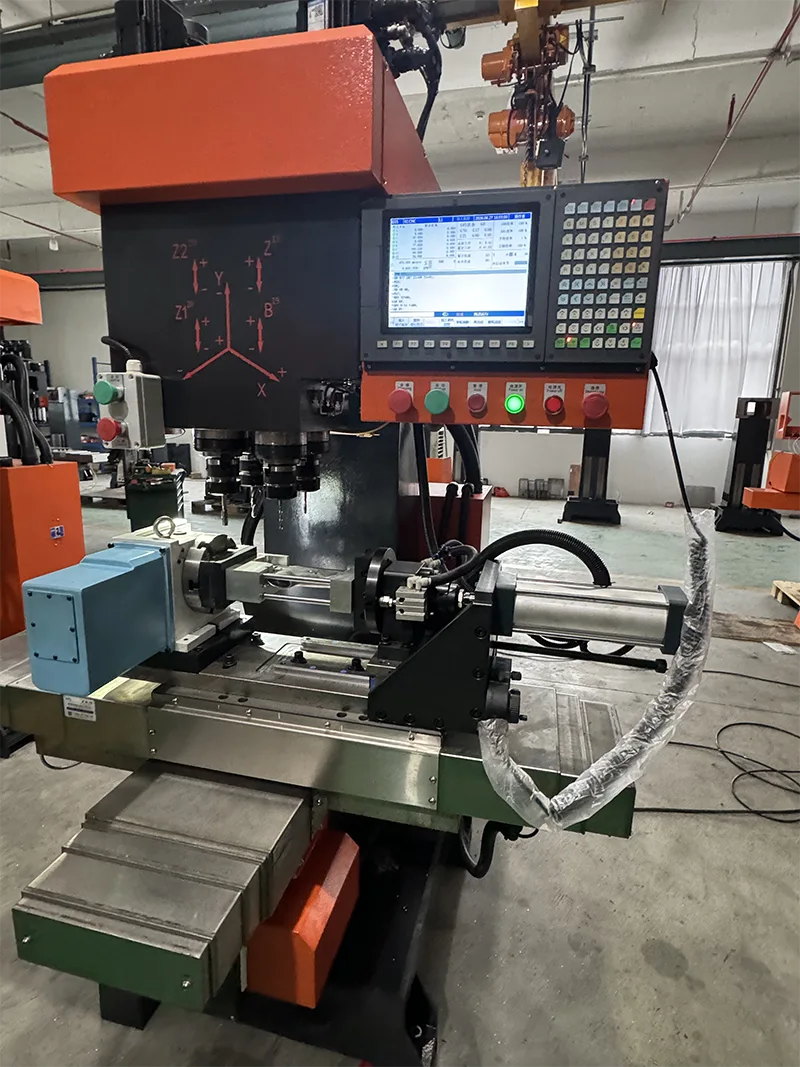

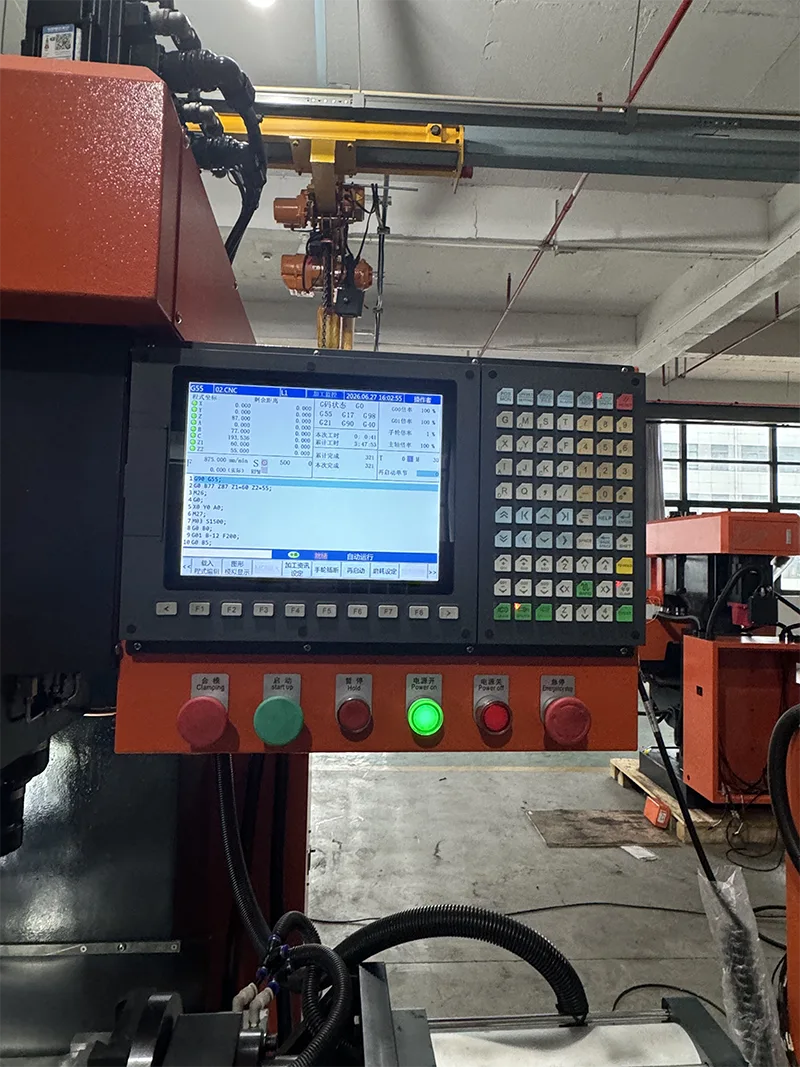

· Sistema CNC: sistema CNC bus Taiwan Syntec con touch screen. Interfaccia uomo-macchina intuitiva. Programmazione intuitiva. Funzionamento semplice. Veloce da imparare.

· Servosistema: servomotori Syntec, 5 unità in totale (4 con freno). Servomotore mandrino Huahong da 5,5 kW.

· Mandrino: cono mandrino BT40. Diametro del manicotto del mandrino 105 mm. Velocità del mandrino 0-3000 giri/min.

· Guide e viti a ricircolo di sfere: guide lineari Hiwin (6 unità) e viti a ricircolo di sfere Dinghan (3 unità). Passo dell'asse Z 10 mm, passo dell'asse X/Y 16 mm. Supporta il taglio pesante.

· Componenti pneumatici: componenti pneumatici importati dalla Corea.

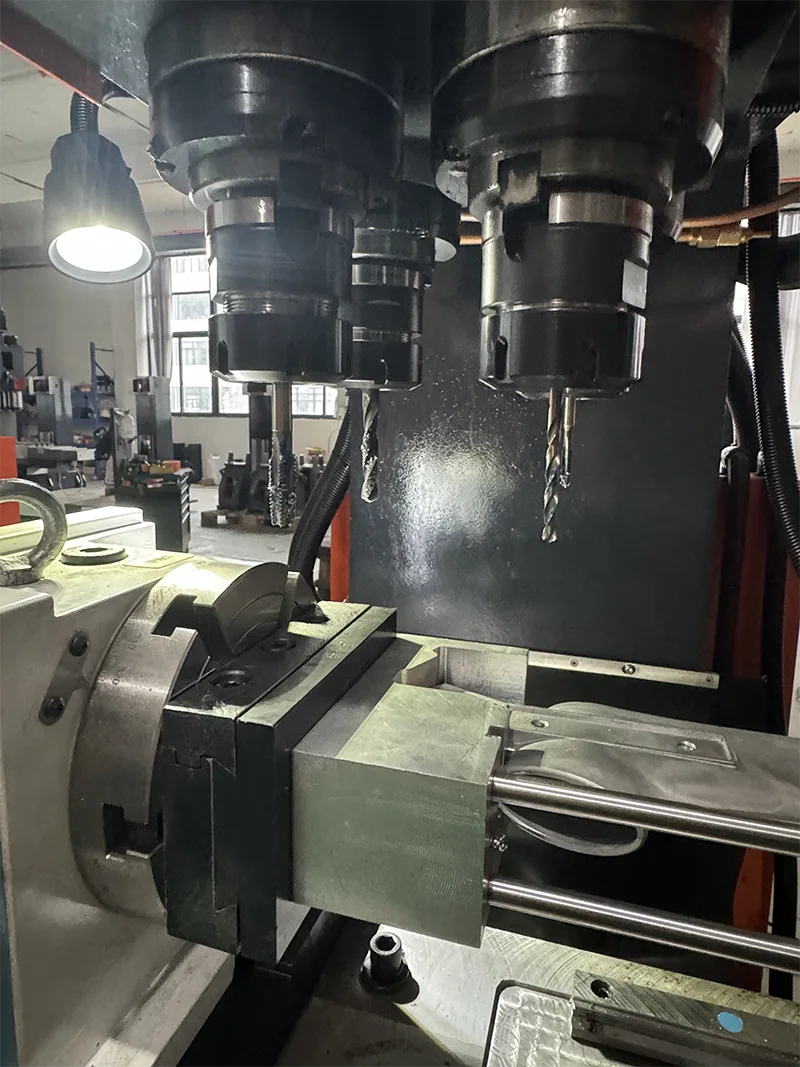

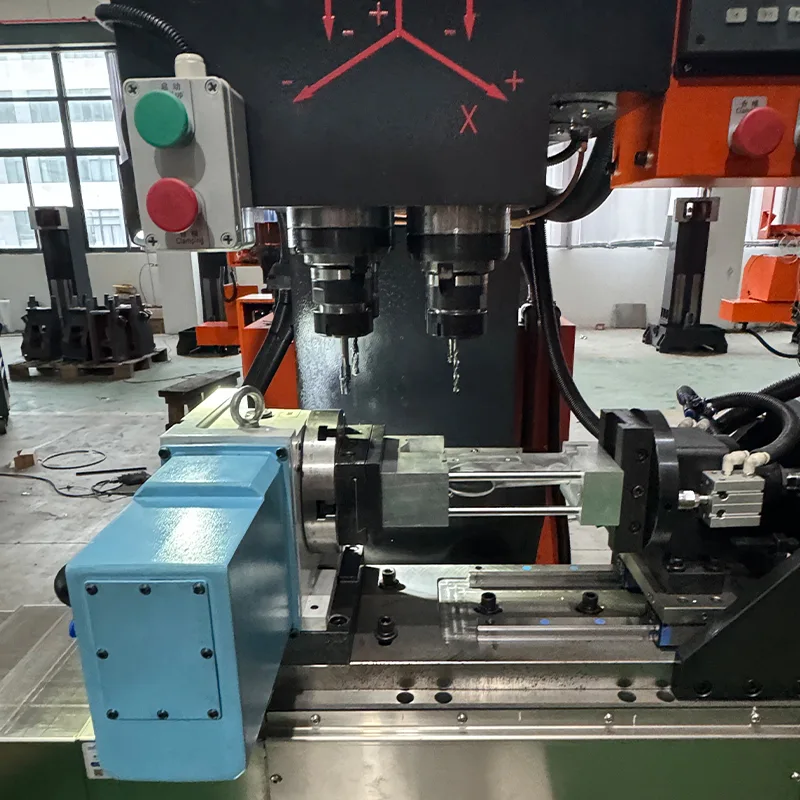

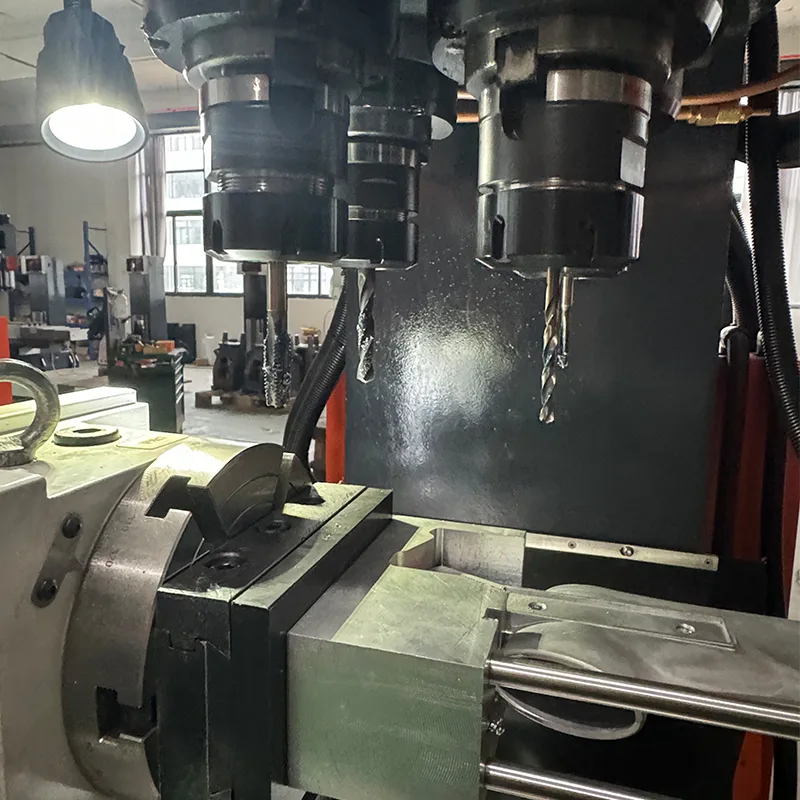

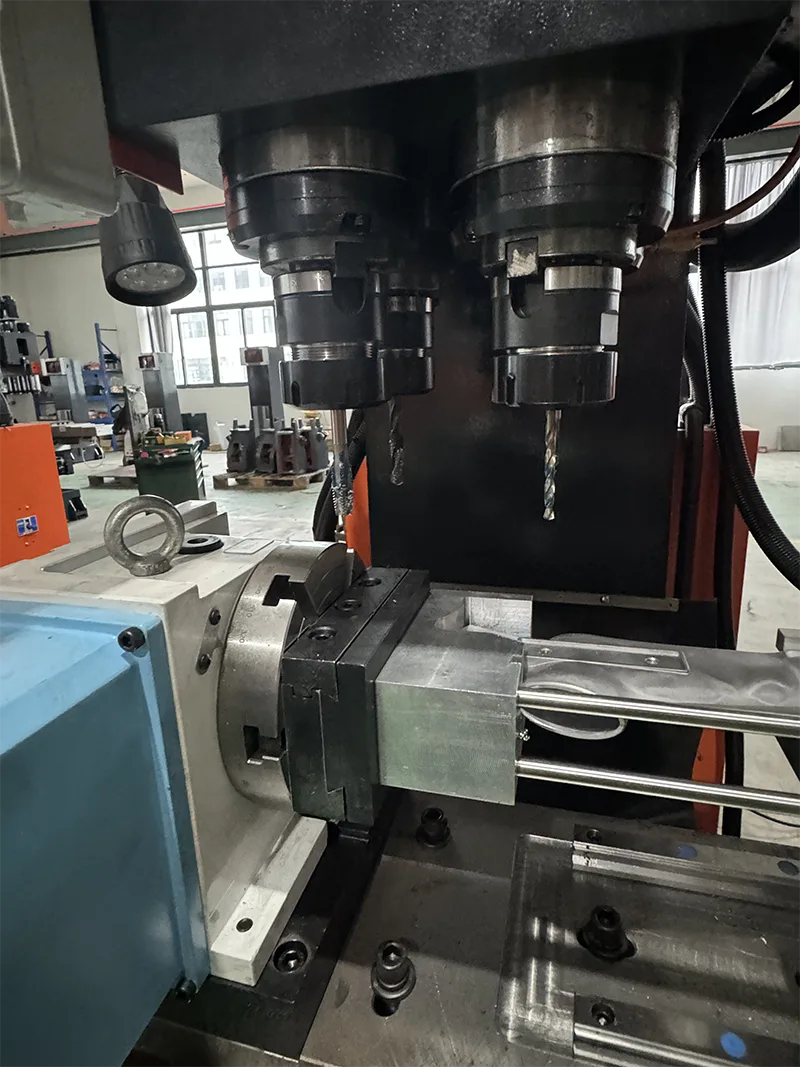

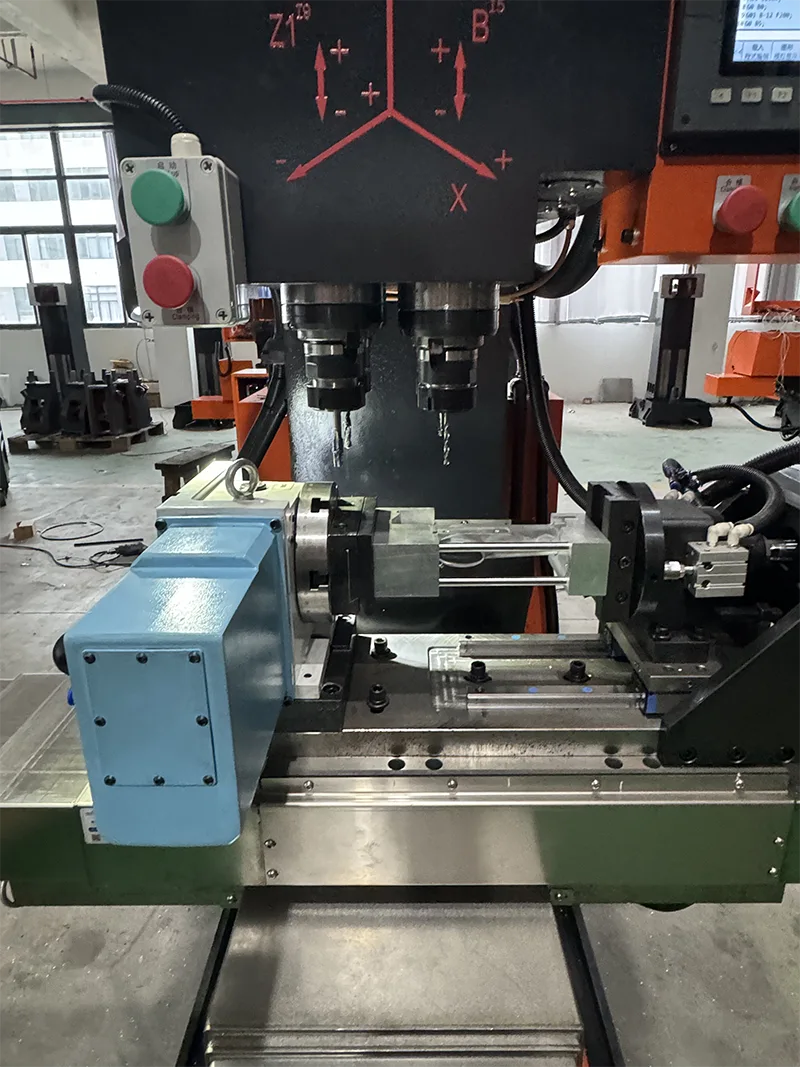

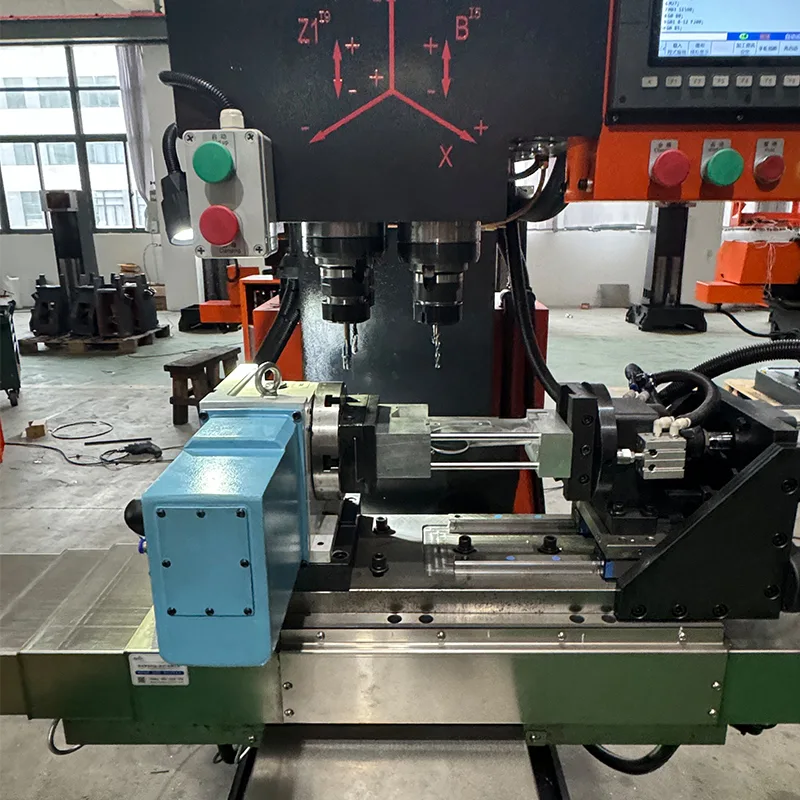

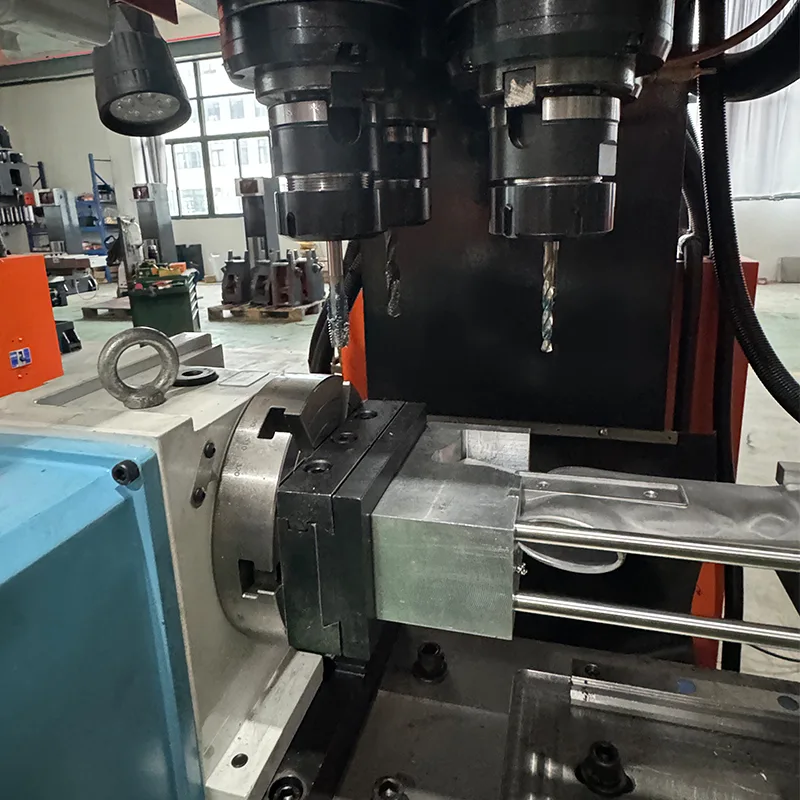

· Quarto asse: dotato di quarto asse per foratura, maschiatura, fresatura e scanalatura su diversi piani.

· Componenti elettrici: componenti elettrici standard cinesi. Serbatoio del liquido di raffreddamento incluso.

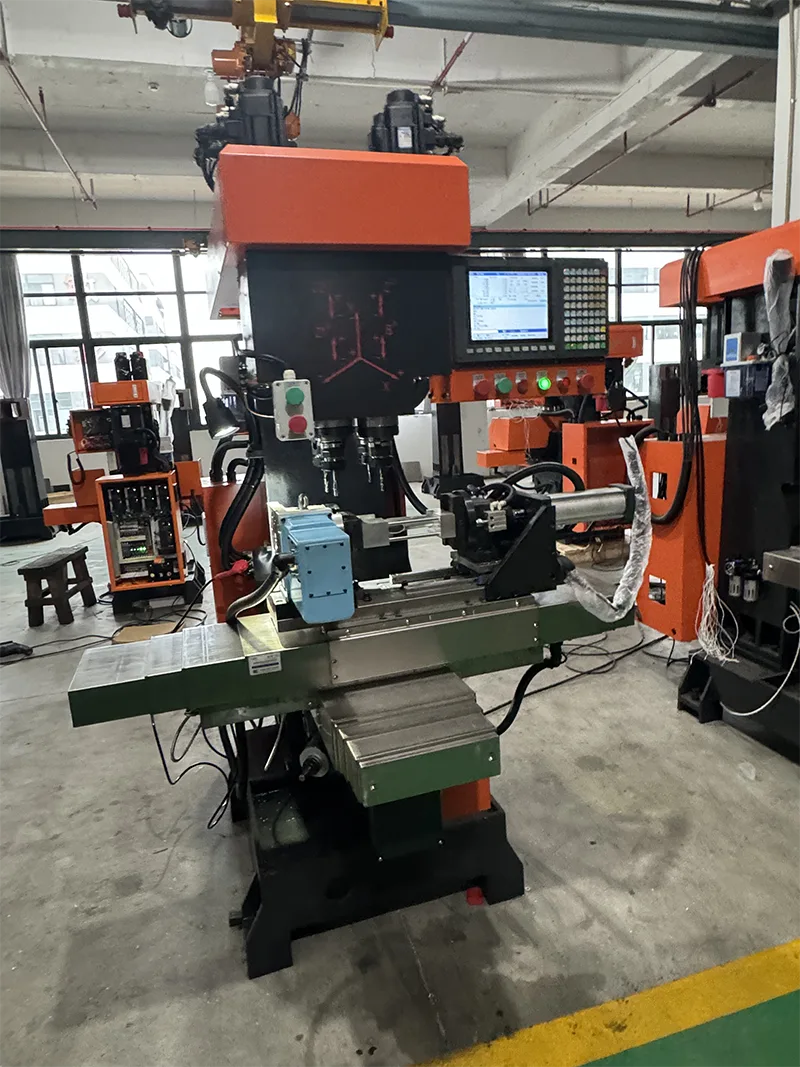

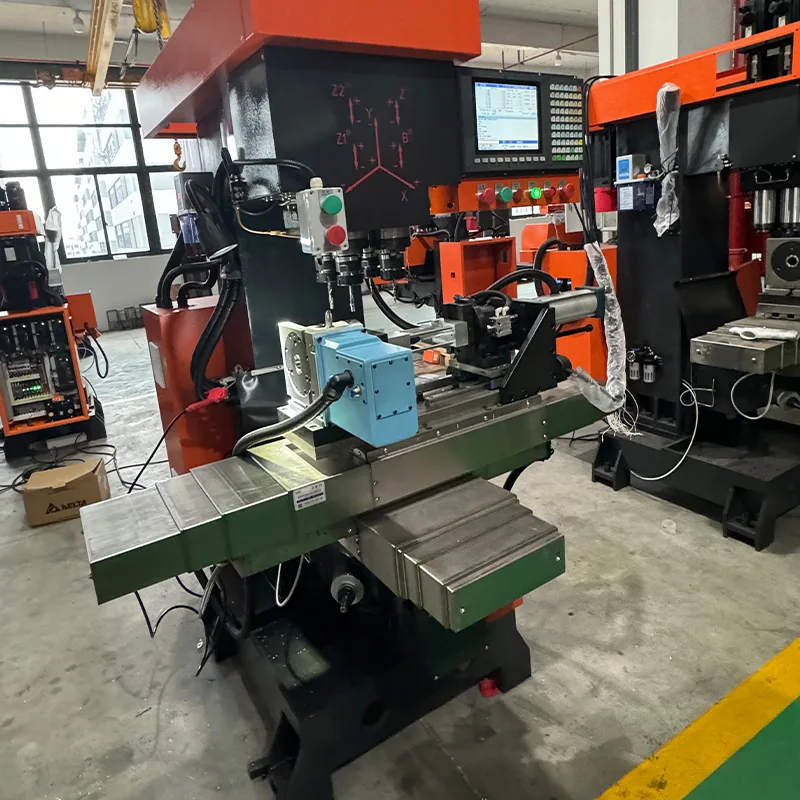

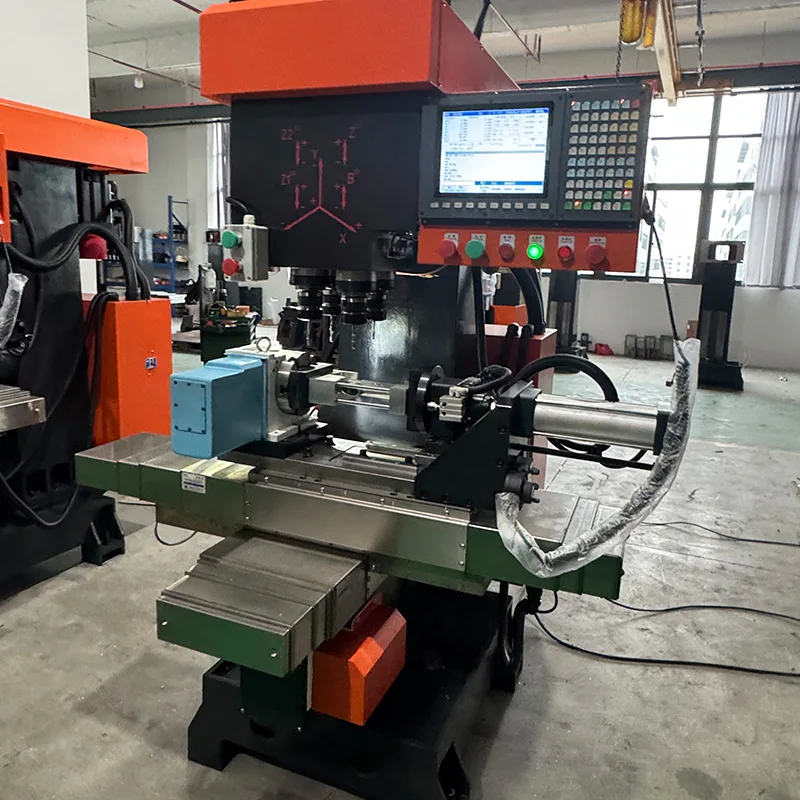

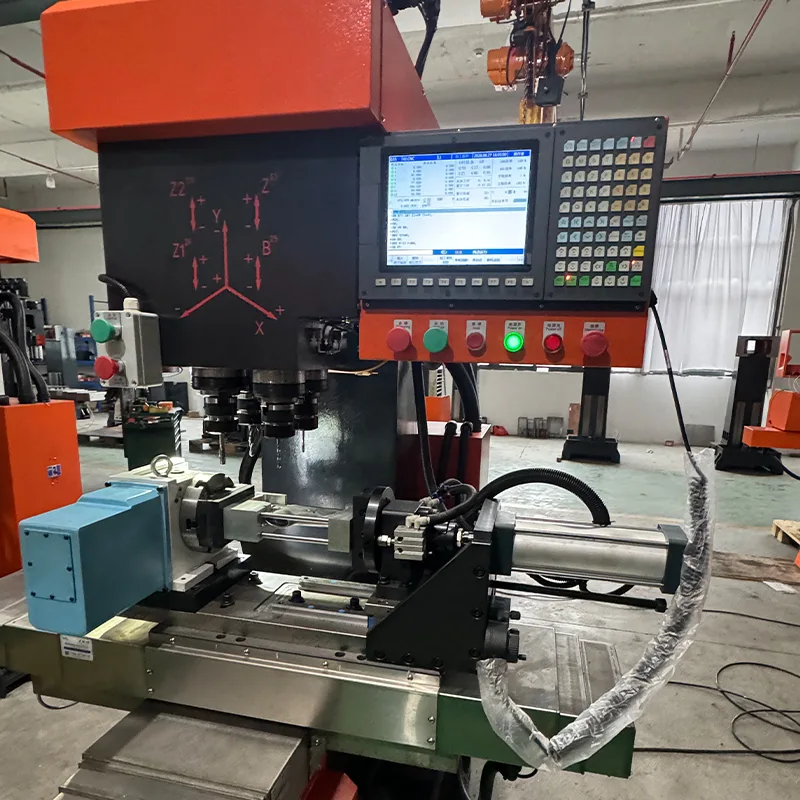

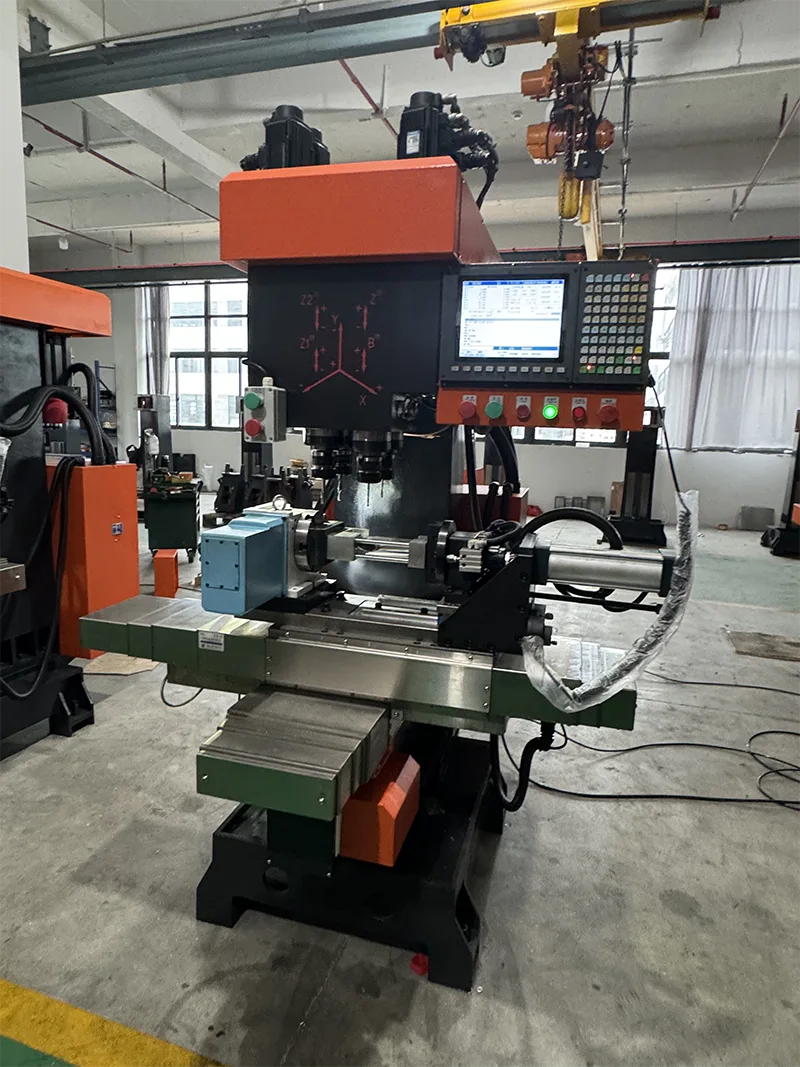

· Design di tipo aperto: nessun involucro in lamiera. Struttura a telaio aperto per un facile accesso e caricamento dei pezzi.

Specifiche tecniche

I seguenti parametri tecnici si applicano al centro di maschiatura per foratura con guida lineare ZSK540 di tipo aperto.

Specifiche del quarto asse

Il centro di maschiatura e foratura con guida lineare ZSK540 di tipo aperto è dotato di un'unità del quarto asse. Si applicano i seguenti parametri.

Capacità di lavorazione e vantaggi operativi

Il centro di maschiatura e foratura con guida lineare ZSK540 di tipo aperto è progettato per una produzione efficiente con le seguenti funzionalità e vantaggi.

· Lavorazione multiasse: la funzione CNC a 4 assi consente foratura, maschiatura, fresatura e scanalatura su piani diversi con il quarto asse.

· Capacità di taglio pesante: il piano di lavoro e la staffa centrale con guide lineari a rulli Hiwin e viti a ricircolo di sfere supportano operazioni di taglio pesanti.

· Alta precisione: posizionamento digitale con elevata precisione di posizionamento ripetibile. Elevata velocità di impostazione dell'utensile.

· Produttività: il funzionamento pratico consente a un solo operatore di utilizzare più macchine, riducendo i costi e l'intensità della manodopera.

· Design di tipo aperto: l'assenza di rivestimento in lamiera garantisce un facile accesso per il caricamento e la manutenzione del pezzo.

Processo di produzione e garanzia di qualità

Yueli segue rigorosi processi di produzione e controllo qualità per garantire l'affidabilità e la precisione della macchina.

· Trattamento del materiale: ghisa lavorata mediante trattamento ad alta temperatura e invecchiamento per oltre 6 mesi.

· Assemblaggio di precisione: rigoroso processo di assemblaggio per guide lineari, viti a ricircolo di sfere e cuscinetti.

· Raschiatura professionale: raschiatura della base motore, raschiatura dell'estremità del mandrino e raschiatura della superficie di montaggio della colonna.

· Controllo qualità: rilevamento dell'errore di passo con misurazione simultanea della rettilineità nelle direzioni X e Y. Verticalità del mandrino rispetto al piano di lavoro entro 0,01 mm. Guida dell'asse Z per perpendicolarità della tavola entro 0,01 mm. Perpendicolarità della guida dell'asse X-Y entro 0,005 mm.

· Tracciabilità: produzione scientifica con sistema di controllo qualità completamente tracciabile.

Campi di applicazione

Il centro di maschiatura e foratura con guida lineare ZSK540 di tipo aperto è adatto per operazioni di taglio dei metalli in diversi settori serviti da Yueli.

· Materiali: Rame, alluminio, lega di zinco, acciaio.

· Sanitari – componenti e raccordi idraulici.

· Valvole antincendio – corpi valvola e componenti.

· Hardware: hardware di controllo della porta, hardware elettrico.

· Parti automobilistiche – componenti del motore, accessori per motocicli.

· Aerospaziale – componenti di precisione.

· Produzione di macchinari – parti di macchinari generali.

Domande frequenti

Qual è la differenza tra questo modello e la versione chiusa?

Questo modello non ha la custodia in lamiera. È una configurazione di tipo aperto.

Qual è la conicità del mandrino e la capacità massima di foratura?

Cono mandrino BT40. Il diametro massimo di foratura è 50 mm. Il diametro massimo di maschiatura è 50 mm.

Qual è la corsa degli assi X e Y?

La corsa dell'asse X è di 400 mm. La corsa dell'asse Y è di 280 mm.

Di che marca sono le guide lineari e le viti a ricircolo di sfere?

Guide lineari e viti a ricircolo di sfere Hiwin. Sistema CNC Syntec di Taiwan. Componenti pneumatici importati dalla Corea.

Per quali settori è adatta questa macchina?

Articoli sanitari, valvole antincendio, hardware, hardware elettrico, aerospaziale, produzione di macchinari, componenti automobilistici.
