Macchina a torretta CNC orizzontale a 12 mandrini

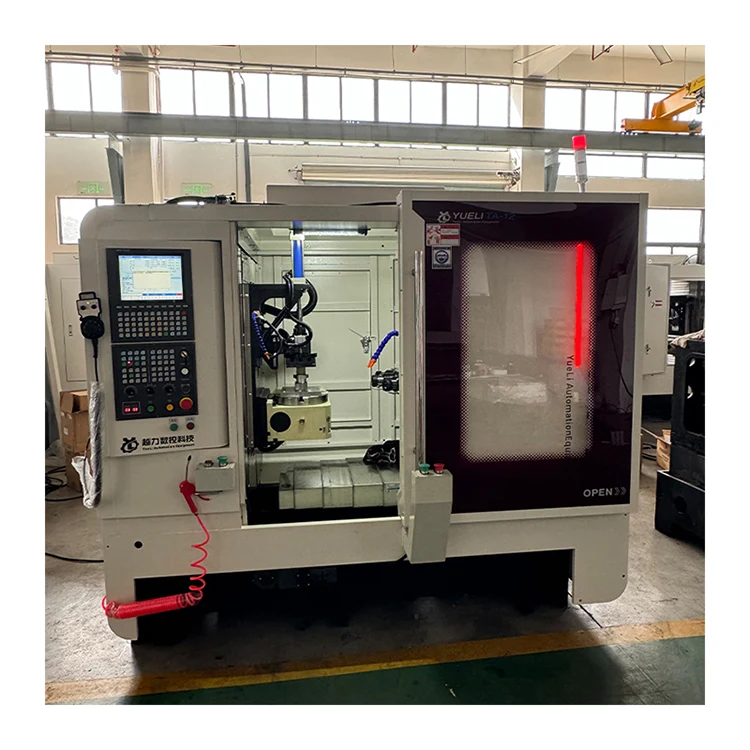

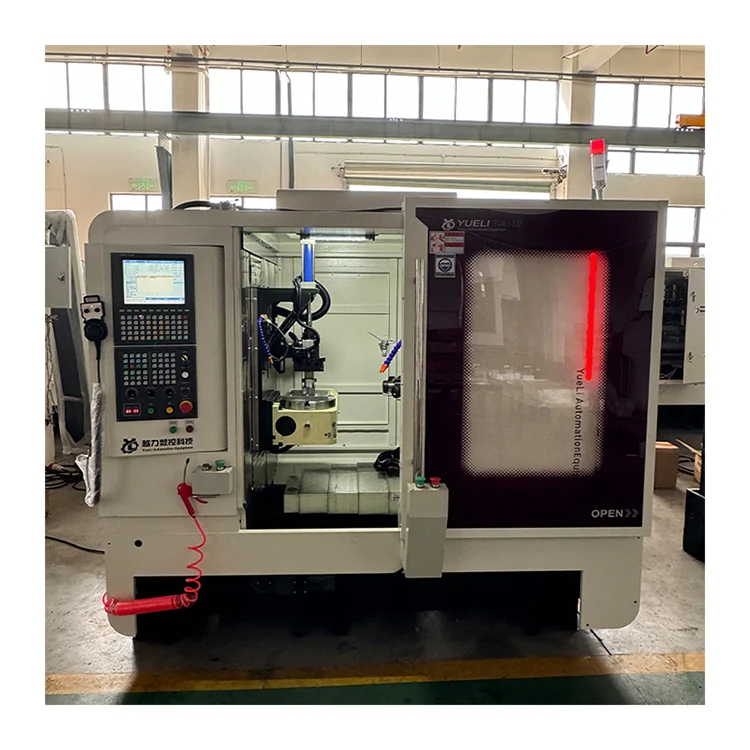

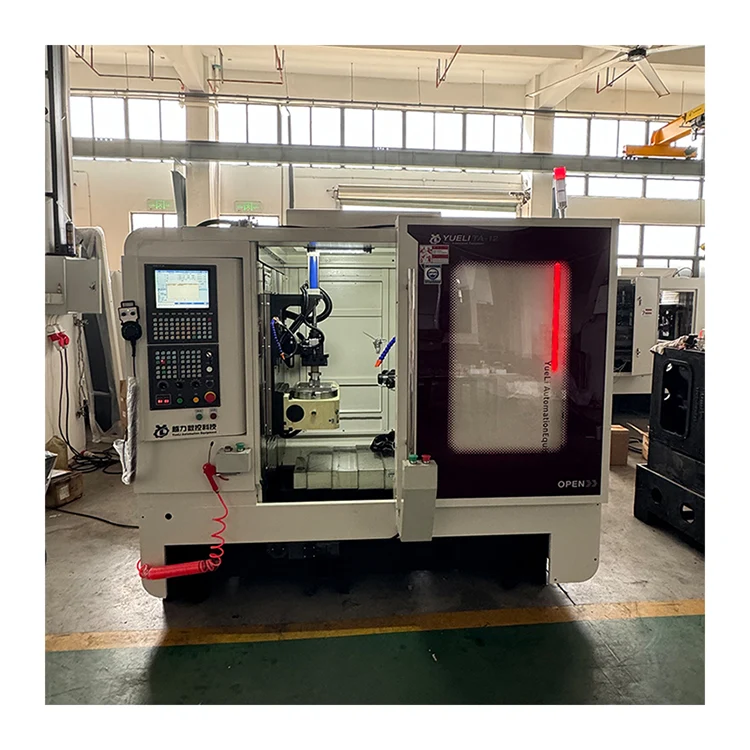

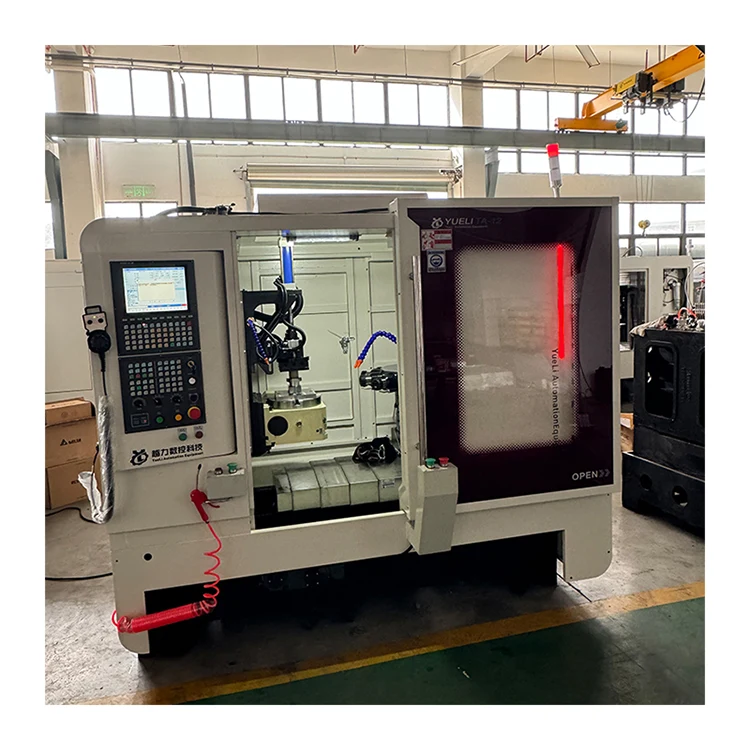

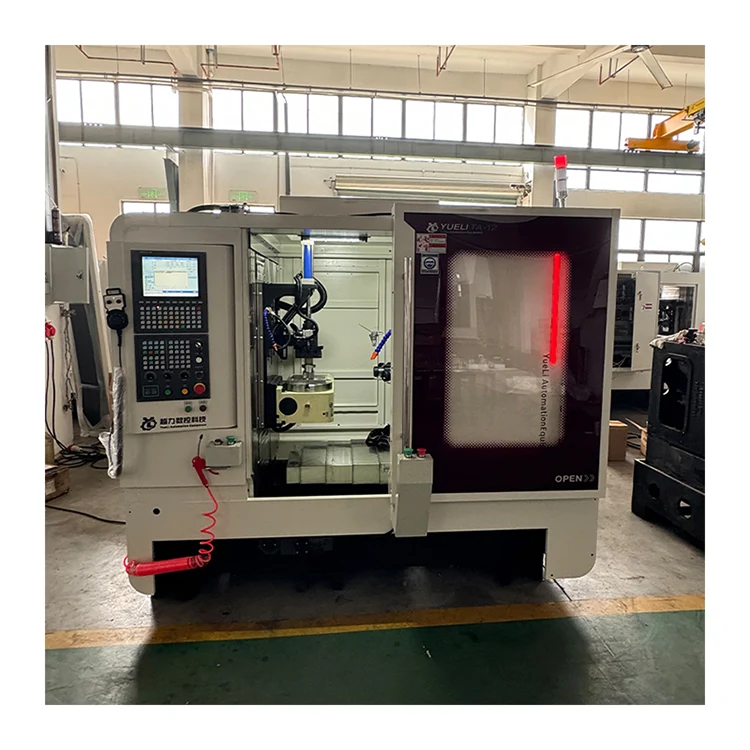

La macchina a torretta CNC orizzontale a 12 mandrini di Yueli (modello interno TA-12) è una macchina a torretta CNC orizzontale con 12 mandrini. Dotato di sistema CNC Hust, torretta rotante a 12 stazioni, motore mandrino da 5,5KW-7,5KW, interfaccia mandrino ER40. Il peso netto della macchina è di 3500 kg.

Invia richiesta

Descrizione del prodotto

La macchina a torretta CNC orizzontale a 12 mandrini (modello interno TA-12) è prodotta da Quanzhou Yueli Automation Equipment Co., Ltd. È adatta per la produzione e la lavorazione di lotti di grandi e medi volumi. La macchina presenta un aspetto liscio e generoso, un funzionamento semplice e intuitivo e una comoda regolazione. Con il controllo CNC, offre maggiore automazione, buona affidabilità e ridotta intensità di manodopera, consentendo a una persona di azionare e gestire più macchine. Questo prodotto è un'apparecchiatura ideale per il trattamento antinquinamento ad alta efficienza.

Introduzione al prodotto

La macchina a torretta CNC orizzontale a 12 mandrini è adatta per la produzione e la lavorazione di lotti di grandi e medi volumi. L'aspetto della macchina è liscio e generoso, il funzionamento è semplice e intuitivo e la regolazione è comoda. Viene adottato il controllo CNC, il grado di automazione è più elevato, l'affidabilità è buona, l'intensità di lavoro dell'operatore è ridotta ed è possibile realizzare il funzionamento e la gestione di una persona e di più macchine.

Parametri di configurazione tecnica

I seguenti componenti e specifiche si applicano alla macchina a torretta CNC orizzontale a 12 mandrini.

NO.	Componente	Specifica	Qtà	Marca
1	Piedistallo	HT250, previo trattamento di riscaldo e invecchiamento	1	Yueli
2	Colonna	HT250, previo trattamento di riscaldo e invecchiamento	1	Yueli
3	Il 4° asse	HT250, previo trattamento di riscaldo e invecchiamento	1	Yueli
4	Banco da lavoro	HT250, previo trattamento di riscaldo e invecchiamento	1	Yueli
5	Cuscinetto del mandrino		8	C&U
6	Servomotore dell'asse X	2,0KW, corsa massima 350 mm, velocità massima 30 m/min	1
	Vite a ricircolo di sfere asse X	R3210	1
	Guida lineare dell'asse X	RGH30HA	2
7	Servomotore dell'asse Y	1,5KW, corsa massima 400mm, velocità massima 30m/min	1
	Vite a ricircolo di sfere asse Y	R3210	1
	Guida lineare dell'asse Y	RGH30HA	2
8	Servomotore dell'asse Z	3,0KW, corsa massima 300 mm, velocità massima 30 m/min	1
	Vite a ricircolo di sfere dell'asse Z	R3210	1
	Guida lineare dell'asse Z	RGH30HA	2
9	Dimensioni del banco di lavoro	300×300mm	1

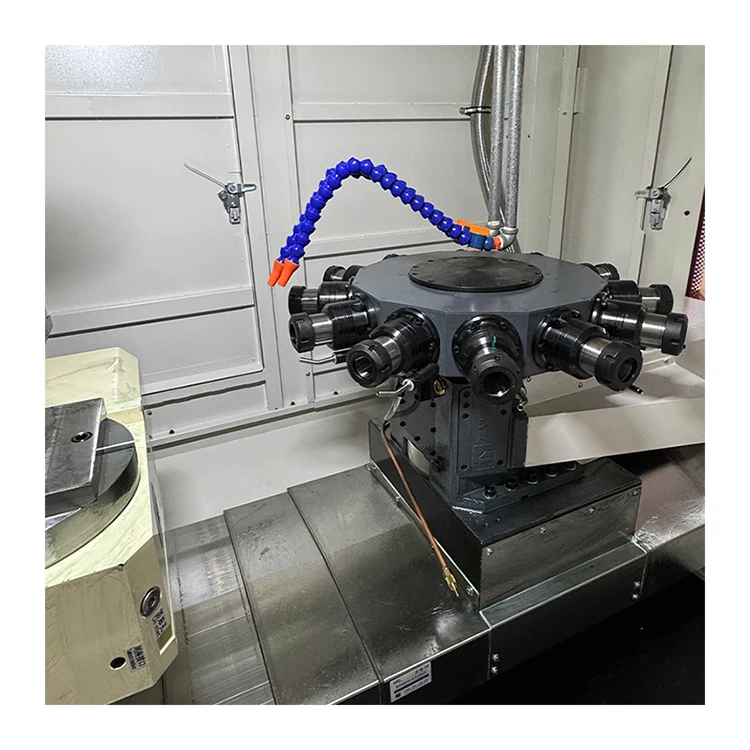

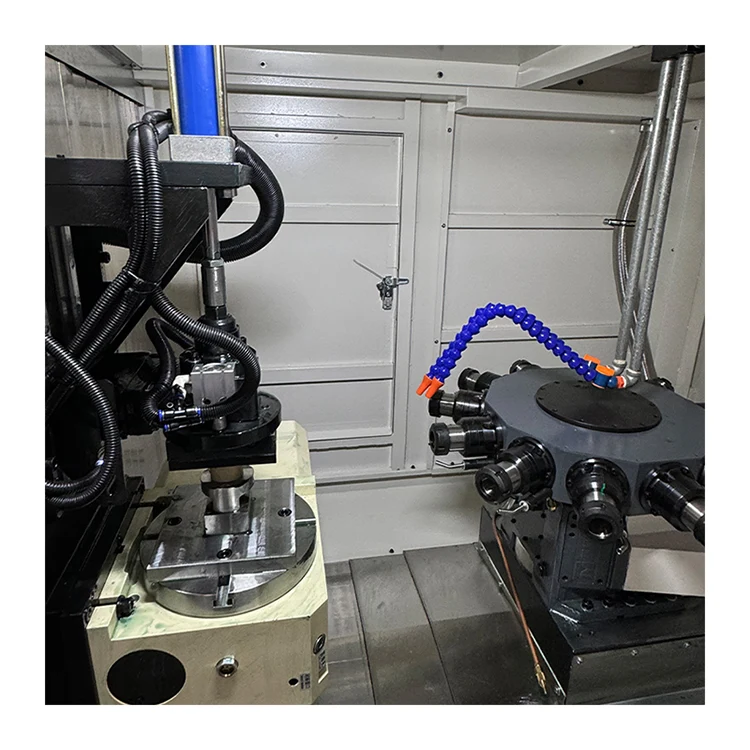

10	Torretta rotante	12 mandrini	1
11	Potenza del motore del servomandrino	5,5KW-7,5KW		Opzionale
12	Giri del mandrino	0-3000 giri/min
13	Interfaccia del mandrino	ER40
14	Capacità di foratura (foro passante in rame)	Ф60mm
15	Maschiatura massima (rame)	50×3 mm
16	Tempo di cambio utensile torretta mandrino	0,8 secondi/180°
17	Motore cambio utensile	750 W		Cambio utensile servo
18	Diametro massimo dell'utensile	120mm
19	Ruotare il 4° asse	YT200R
20	Dimensioni (L×L×A)	2200×1765×1922 mm		Con copertura in lamiera
21	Peso netto	3500KG
22	Lunghezza massima dell'utensile (faccia terminale del mandrino)	200mm
23	Scudo	Copertura telescopica in acciaio inox
24	Sistema CNC	Hust	1	Taiwan
25	Sistema idraulico	Fenice	1	Taiwan
26	Sistema di rimozione dei trucioli	Rimozione truciolo a spirale	1
27	Servomotore	Hust	5
	Servo del mandrino	Alfa 5,5KW	1
	Sistema di controllo elettronico	Contattori Shihlin, relè Omron, alimentatori Mingwei	1 set
	Interruttore dell'aria			Shihlin
	Contattore			ABB
	Relè termico			ABB
	Pulsante			Schneider
	Interruttore di alimentazione			Delta
	Componenti pneumatici			Taiwan AirTAC

Principali parametri tecnici

I seguenti parametri tecnici si applicano alla macchina a torretta CNC orizzontale a 12 mandrini.

NO.	Categoria	Specifica	Osservazione
1	Corsa massima dell'asse X	350mm
2	Corsa massima dell'asse Y	400 mm
3	Corsa massima dell'asse Z	300 mm
4	X/Y/Z velocità di movimento più elevata	30 metri/minuto
5	Numero di assi del mandrino	12 mandrini
6	Diametro massimo di foratura	60 mm	Rame
7	Diametro massimo di maschiatura	M50×3 mm
8	Giri del mandrino	0-3000 giri/min
9	Precisione nel posizionamento del foro	0,008 mm
10	Ripeti la precisione di posizionamento	0,008 mm
11	Dimensioni della macchina	2200×1765×1922 mm
12	Peso della macchina	3500KG
13	Sistema CNC	Hust
14	Sistema idraulico	Fenice
15	Sistema di rimozione dei trucioli	Rimozione truciolo a spirale
16	Vite a ricircolo di sfere/Slitta lineare	Taiwan Hiwin
17	Servomotore	Hust
18	Servo del mandrino	Alfa
19	Contattore CA	Siemens
20	Relè	Omron
21	Morsa idraulica	Yueli

Struttura e prestazioni della macchina

La macchina a torretta CNC orizzontale a 12 mandrini presenta le seguenti caratteristiche strutturali e prestazionali.

· Centro di lavoro semplice. Il controllo del programma utilizza il sistema di controllo Taiwan Hust con funzione di rilevamento per evitare danni al rubinetto o allo strumento dovuti a guasti dell'elettrovalvola o del cilindro. Dialogo amichevole uomo-macchina per un facile utilizzo.

· Adatto per la lavorazione di componenti in lotti di grandi e medie dimensioni. Bloccaggio una tantum completato. Alta efficienza e buona precisione.

· Non è necessario che il meccanismo di maschiatura sostituisca l'azionamento della vite di comando. Il tono è standard. Il servomotore principale Beijing CTB con propria conversione di frequenza migliora la ruvidità della superficie della filettatura e garantisce la precisione.

· Ricerca e sviluppo indipendenti di componenti della testata motrice. Rettifica di precisione. Buona resistenza all'usura. Lunga durata.

· Il sistema CNC Hust consente di impostare la velocità di avanzamento in base alle esigenze. Dopo un uso prolungato, la vite di comando si usura, il sistema dispone della funzione di compensazione dell'utensile.

· Ogni superficie scorrevole motorizzata utilizza un dispositivo di lubrificazione automatica centralizzata per garantire la durata della macchina utensile.

· Movimento del tavolo scorrevole azionato da servomotore. È possibile impostare digitalmente più coordinate. Elevata precisione di posizionamento. Basse vibrazioni. Risposta rapida.

· Durante la lavorazione, lo stato del pezzo viene visualizzato sul touch screen. Funzione di allarme per guasti.

· La protezione completamente chiusa garantisce la sicurezza personale e migliora l'ambiente di elaborazione.

Componenti della struttura principale

La macchina a torretta CNC orizzontale a 12 mandrini è costituita dai seguenti componenti strutturali principali.

· Colonna: 1 set

· Il 4° asse: 1 set

· Base: 1 set

· Sistema elettronico: 1 set

· Morsa idraulica: 1 set

· Sistema di rimozione dei trucioli: 1 set

Impianto Elettrico

La macchina a torretta CNC orizzontale a 12 mandrini utilizza i seguenti componenti elettrici.

· Elettrovalvola: Taiwan AirTAC. Buona stabilità. La pressione dell'aria non può essere inferiore a 0,5 MPa.

· Contattore CA: Schneider. Buona stabilità.

· Relè: Omron. Buona stabilità.

Sistema di lubrificazione

Ciascuna testa motrice della torretta CNC orizzontale a 12 mandrini è lubrificata con burro, che è facile da usare e da utilizzare, garantendo la durata della superficie lubrificante.

NO.	Componente	Olio lubrificante	Ciclo di lubrificazione
1	Lubrificazione automatica	Olio per macchinari 30#	Non può essere inferiore alla superficie standard
2	Superficie di scorrimento	Olio per macchinari 30#	Regola secondo necessità
3	Cuscinetto	Grasso al litio ZL-2
4	Olio idraulico	Olio idraulico antiusura 46#

Accessori e documenti standard

La macchina a torretta CNC orizzontale a 12 mandrini viene fornita con i seguenti accessori e documenti.

· Cassa degli attrezzi inclusa: Chiave doppia 17-19, Chiave esagonale 1,5-10 (1 set).

· Documenti casuali: Specifiche del sistema, manuale operativo, istruzioni per il conducente (1 copia ciascuno).

Domande frequenti

Qual è l'interfaccia del mandrino e la capacità massima di foratura?

L'interfaccia del mandrino è ER40. Il diametro massimo di foratura è 60 mm per i fori passanti in rame e il diametro massimo di maschiatura è M50×3 mm per il rame.

Quanti mandrini ha la torretta?

La torretta rotante ha 12 mandrini. Il tempo di cambio utensile è di 0,8 secondi per 180 gradi.

Quali sono le corse degli assi X, Y e Z?

La corsa dell'asse X è di 350 mm, la corsa dell'asse Y è di 400 mm e la corsa dell'asse Z è di 300 mm. La velocità di movimento massima per tutti gli assi è di 30 m/min.
