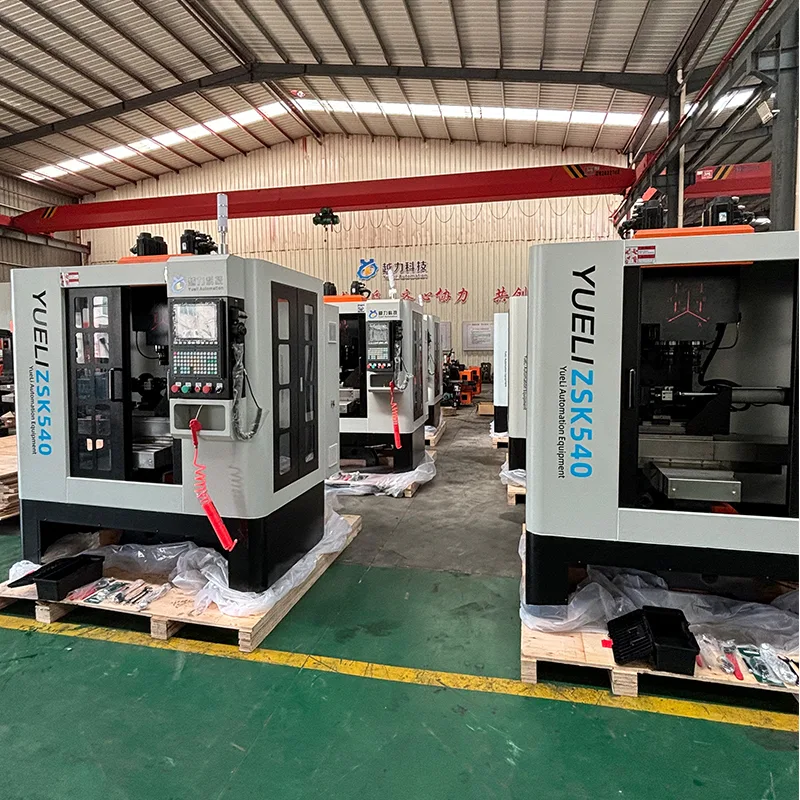

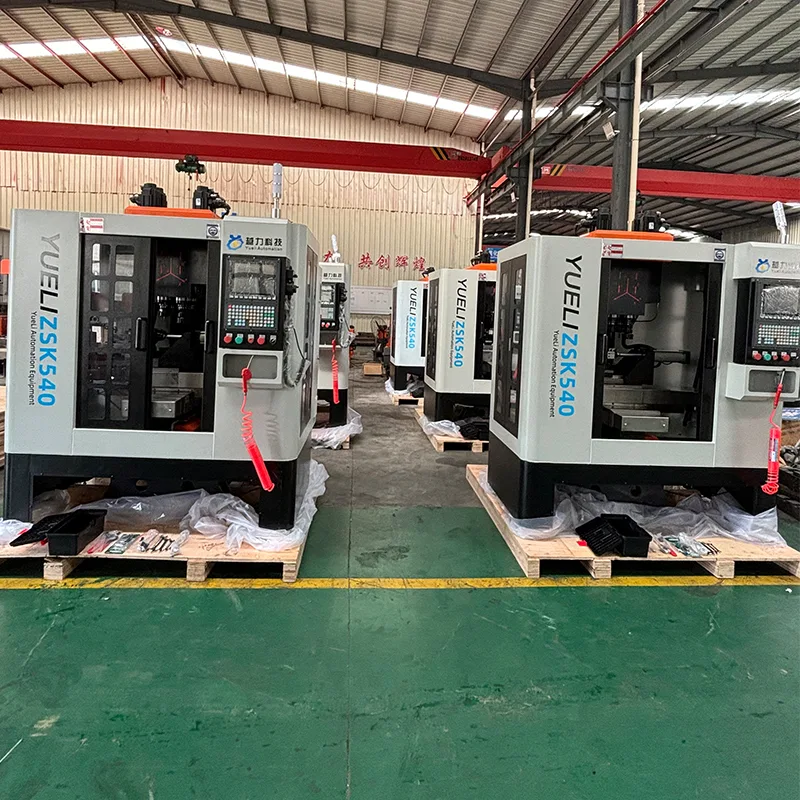

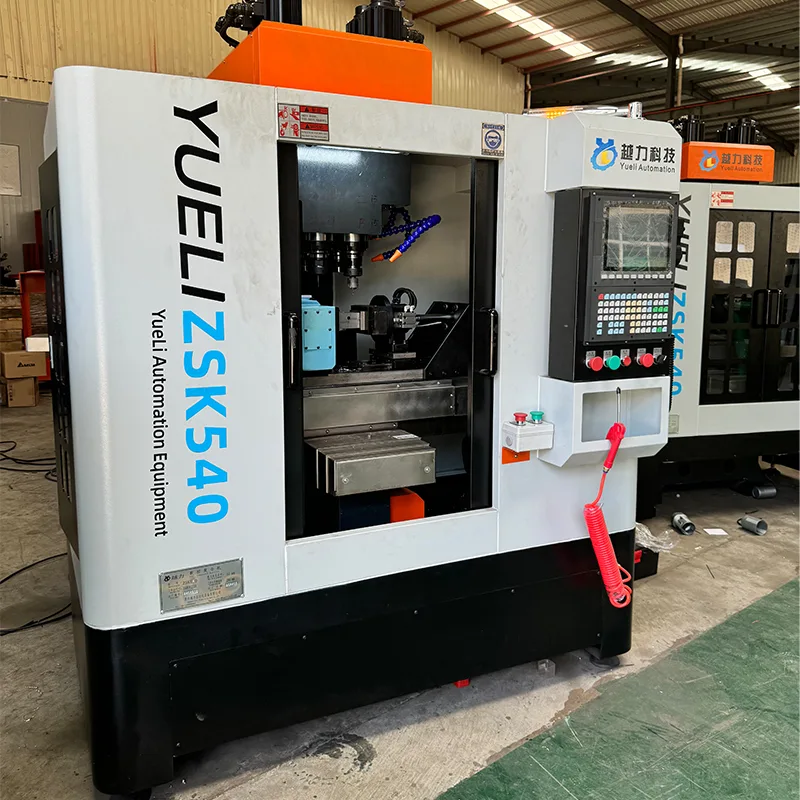

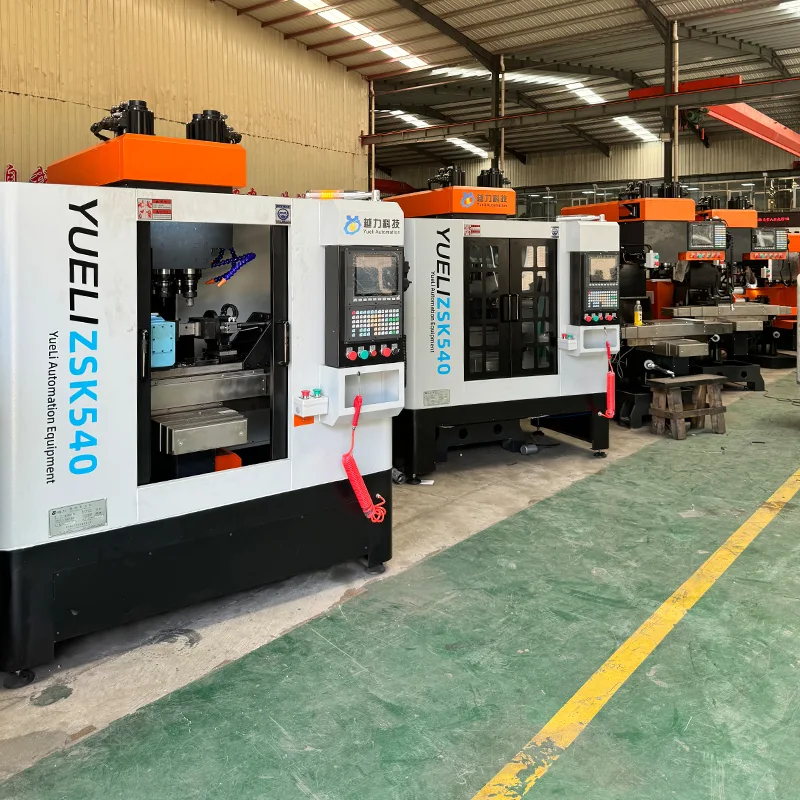

Centro di maschiatura per foratura verticale a 4 assi

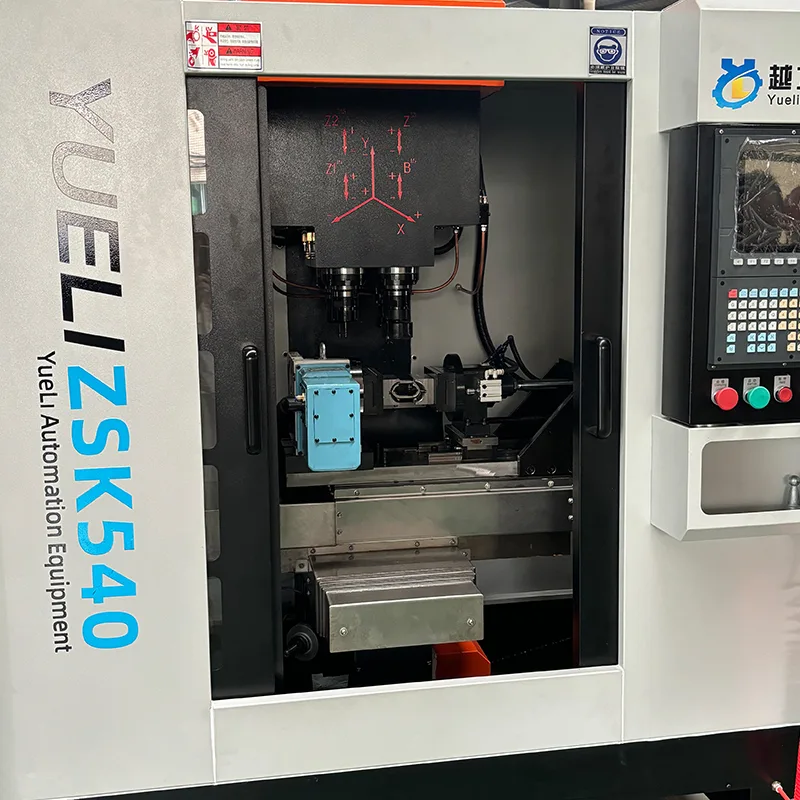

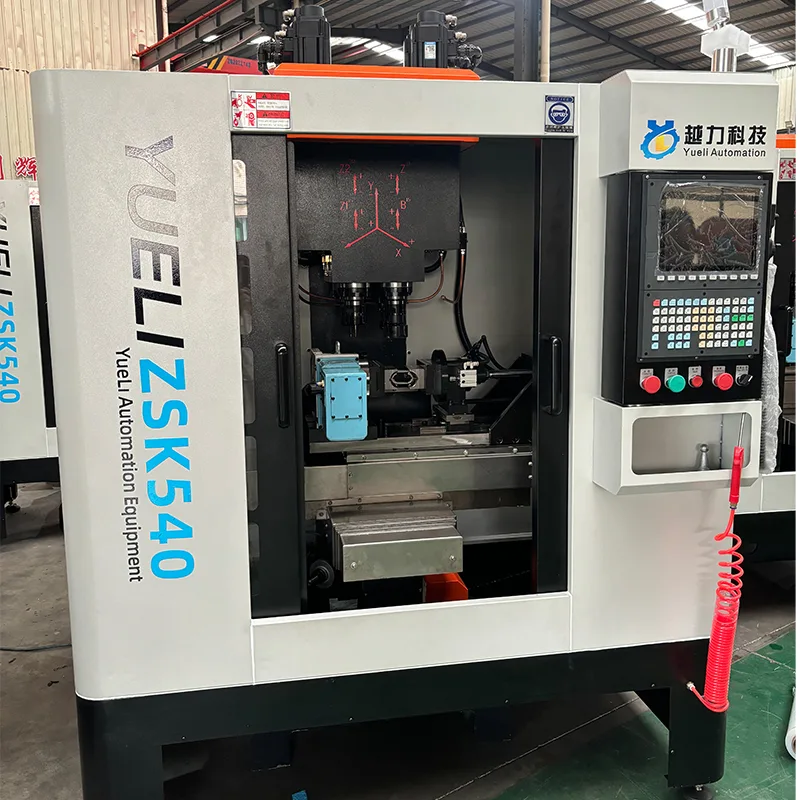

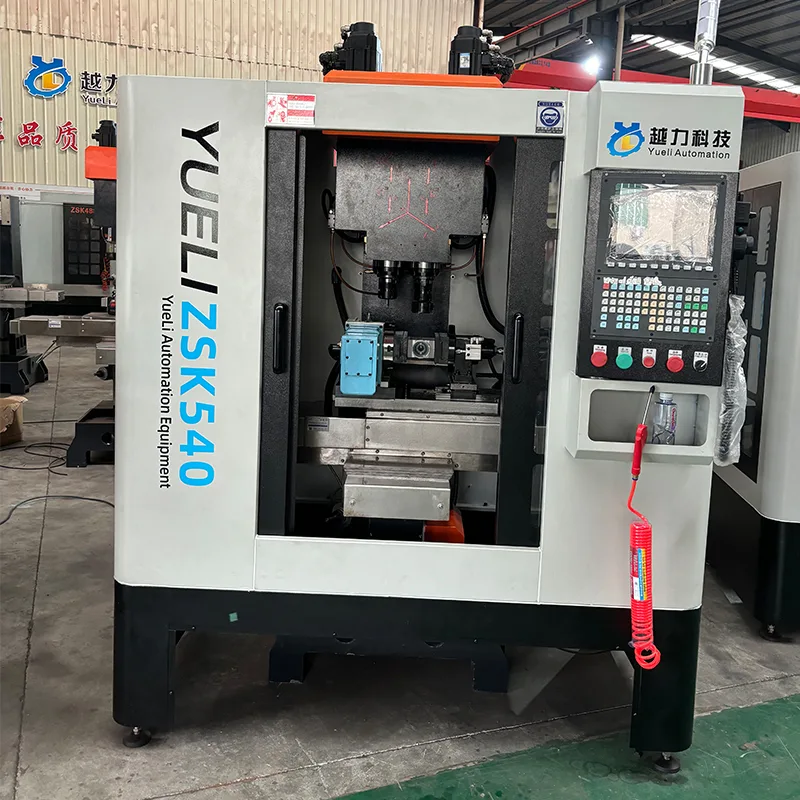

Centro di maschiatura e foratura verticale a 4 assi Yueli ZSK540-A. Sistema CNC bus Taiwan Syntec con touch screen. Interfaccia uomo-macchina. Dialogo intuitivo. Programmazione intuitiva. Funzionamento semplice. Veloce da imparare. Funzione CNC a 4 assi: tutti e quattro gli assi possono forare, maschiare e fresare. Avanzamento con vite a ricircolo di sfere Hiwin. Servomotore mandrino da 5,5 kW. Toccatura rigida. Convertitore di frequenza integrato. Regolazione continua della velocità. Garantisce precisione di lavorazione. Dotato di quarto asse. Completa foratura, maschiatura, fresatura e scanalatura su diversi piani. Componenti pneumatici importati dalla Corea. Piano di lavoro e staffa centrale con guide lineari a rulli Hiwin e viti a ricircolo di sfere. Supporta il taglio pesante. Posizionamento digitale. Elevata precisione di posizionamento ripetibile. Impostazione rapida dell'utensile. Operazione conveniente. Un operatore può gestire più macchine. Abbassa i costi del lavoro e riduce l’intensità del lavoro. Recinzione completa. Mantiene pulita l'officina.

Vantaggi fondamentali

Il centro di maschiatura e foratura verticale a 4 assi ZSK540-A incorpora le seguenti caratteristiche chiave per garantire prestazioni stabili e un funzionamento efficiente.

· Sistema CNC bus Syntec di Taiwan con touch screen. Interfaccia uomo-macchina intuitiva. Programmazione intuitiva. Funzionamento semplice. Veloce da imparare.

· Funzione CNC a 4 assi: tutti e quattro gli assi possono forare, maschiare e fresare. Avanzamento con vite a ricircolo di sfere Hiwin. Servomotore mandrino da 5,5 kW. Toccatura rigida. Convertitore di frequenza integrato. Regolazione continua della velocità. Garantisce precisione di lavorazione.

· Dotato di quarto asse. Completa foratura, maschiatura, fresatura e scanalatura su diversi piani.

· Componenti pneumatici importati dalla Corea.

· Piano di lavoro e staffa centrale con guide lineari a rulli Hiwin e viti a ricircolo di sfere. Supporta il taglio pesante.

· Posizionamento digitale. Elevata precisione di posizionamento ripetibile. Impostazione rapida dell'utensile.

· Funzionamento conveniente. Un operatore può gestire più macchine. Riduce i costi del lavoro e l'intensità del lavoro.

· Custodia completa. Mantiene pulita l'officina.

Specifiche tecniche

I seguenti parametri tecnici si applicano al centro di maschiatura e foratura verticale a 4 assi ZSK540-A.

Elenco delle configurazioni principali

I seguenti componenti sono standard sul centro di maschiatura e foratura verticale a 4 assi ZSK540-A.

Specifiche del quarto asse

La macchina è dotata di un quarto asse. I seguenti parametri si applicano all'unità del quarto asse.

Processo di produzione e controllo qualità

Yueli segue un processo di produzione strutturato per garantire la qualità della macchina.

· Ghisa lavorata mediante trattamento ad alta temperatura e invecchiamento superiore a 6 mesi.

· Processo di assemblaggio di precisione: assemblaggio di guide lineari, assemblaggio di viti a ricircolo di sfere, assemblaggio di cuscinetti.

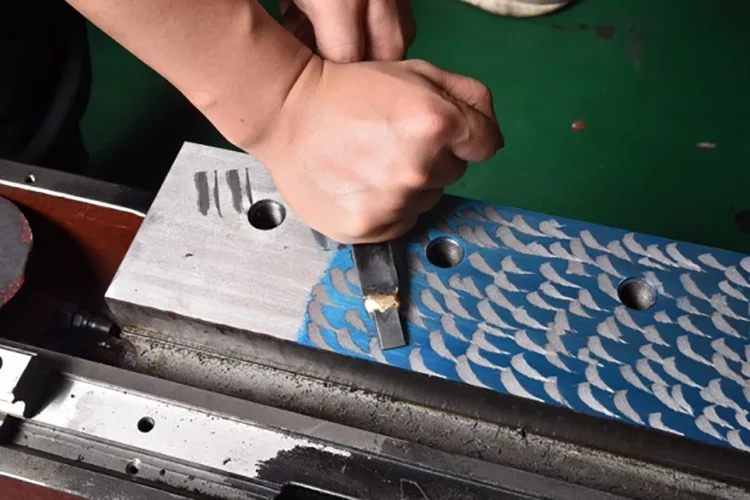

· Processo di raschiatura professionale: raschiatura della base motore, raschiatura dell'estremità del mandrino, raschiatura della superficie di montaggio della colonna.

· Produzione scientifica con sistema di controllo qualità completamente tracciabile.

Standard di controllo della qualità

Yueli esegue controlli di qualità completi su ogni macchina.

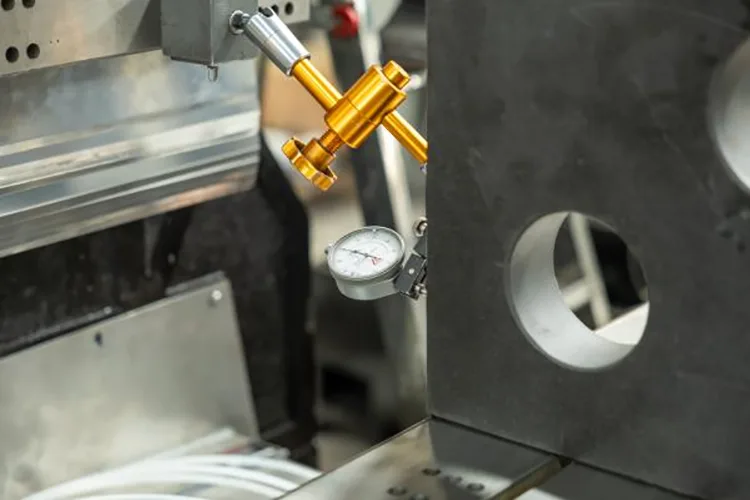

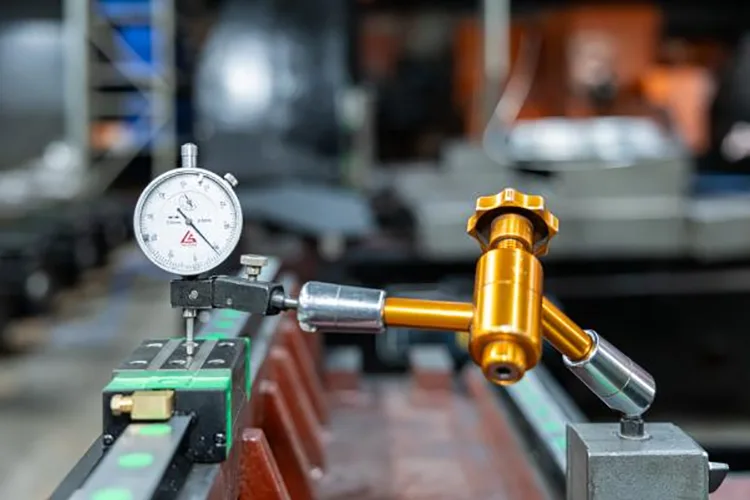

· Rilevamento errore di passo: rileva simultaneamente la rettilineità nelle direzioni X e Y.

· Convalida la precisione di lavorazione e assemblaggio di tutti i componenti.

· Misura la precisione di posizionamento effettiva e la precisione di posizionamento ripetuta.

· Verticalità del mandrino rispetto al piano di lavoro: entro 0,01 mm.

· Perpendicolarità della guida dell'asse Z rispetto alla tavola: entro 0,01 mm.

· Perpendicolarità della guida dell'asse X-Y: entro 0,005 mm.

Campi di applicazione

Il centro di maschiatura e foratura verticale a 4 assi ZSK540-A è adatto a varie operazioni di taglio dei metalli.

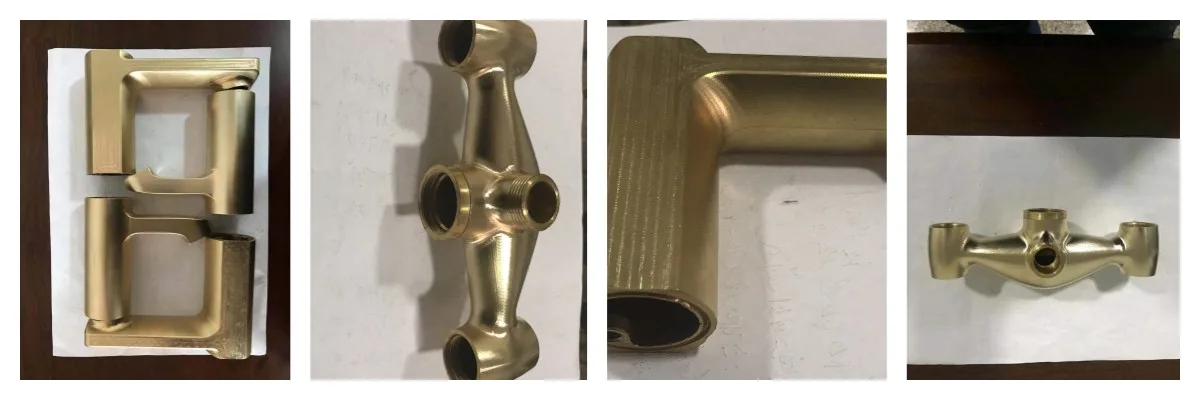

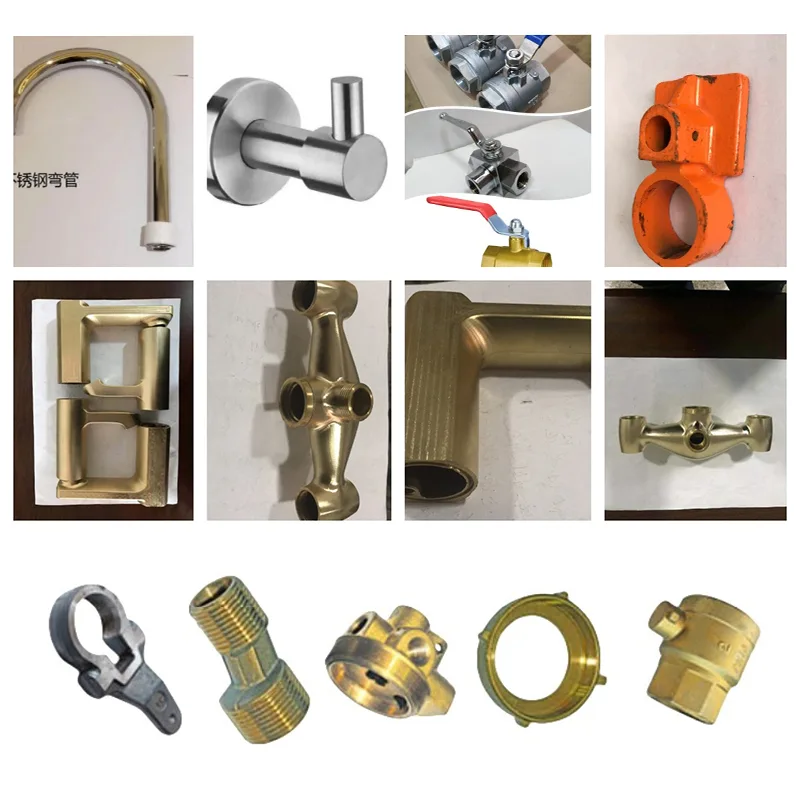

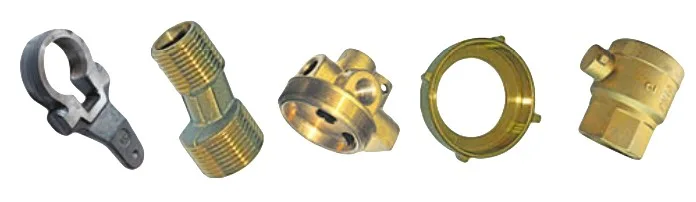

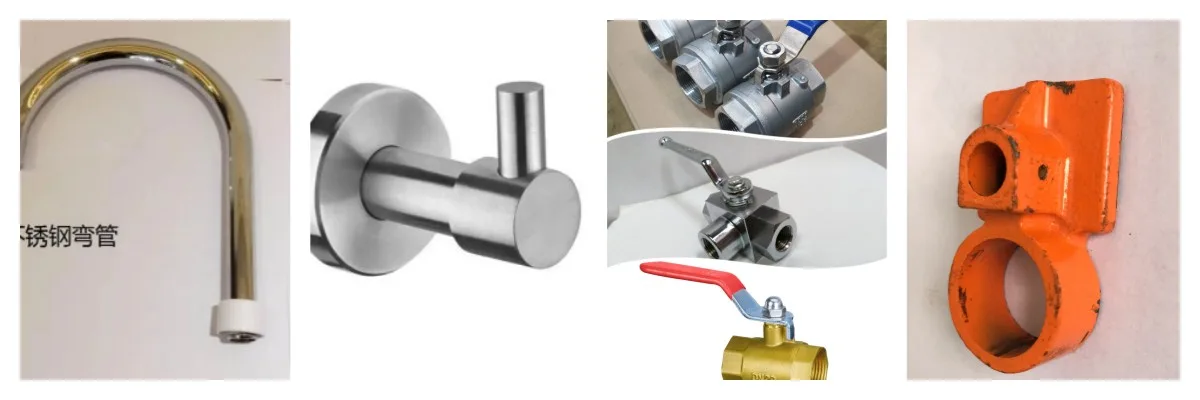

· Materiali: rame, alluminio, lega di zinco, acciaio.

· Sanitari, valvole antincendio, hardware di controllo porte.

· Hardware per elettrodomestici, contatori dell'acqua, parti automobilistiche.

· Componenti aerospaziali.

Informazioni su Quanzhou Yueli Automation Equipment Co., Ltd.

Quanzhou Yueli Automation Equipment Co., Ltd. è stata fondata nel 2013. L'azienda ha sede a Nan'an, Fujian, Cina. Si tratta di un'impresa di produzione privata guidata da macchine per composti di maschiatura di perforazione, centri di maschiatura di perforazione e centri di processo di fresatura di maschiatura di perforazione.

· Fondata nel 2013, con sede a Nan'an, Fujian.

· Prodotti principali: macchine per compositi di foratura e maschiatura, centri di foratura e maschiatura, centri di processo di fresatura e foratura.

· Serve: articoli sanitari, valvole antincendio, hardware di controllo delle porte, componenti automobilistici, settore aerospaziale, produzione di macchinari.

· Sviluppato dalla produzione di assemblaggio alla ricerca e sviluppo, alla produzione, alle vendite e all'integrazione dei servizi.

· Possiede smerigliatrici CNC per rotaie a portale, alesatrici, fresatrici, scavi, macchine per composti di lucidatura e altre apparecchiature di prova.

· La rete di vendita copre oltre 20 province della Cina ed esporta in oltre 30 paesi.

Domande frequenti

Qual è il cono del mandrino e il diametro massimo di foratura?

Cono mandrino BT40. Il diametro massimo di foratura è 50 mm. Il diametro massimo di maschiatura è 50 mm.

Qual è la velocità del mandrino e la potenza del motore?

La gamma di velocità del mandrino è 0-3000 giri/min. La potenza del motore del mandrino è di 5,5 kW.

Qual è l'indicizzazione del quarto asse e la precisione di ripetizione?

La precisione dell'indicizzazione è di 20 secondi. La precisione di ripetizione è di 4 secondi.

Qual è la marca del sistema CNC, delle guide e delle viti a ricircolo di sfere?

Sistema CNC Syntec di Taiwan. Guide lineari e viti a ricircolo di sfere Hiwin. Componenti pneumatici importati dalla Corea.

Per quali materiali e settori è adatta questa macchina?

Rame, alluminio, lega di zinco, acciaio. Articoli sanitari, valvole antincendio, hardware per il controllo delle porte, hardware per elettrodomestici, contatori dell'acqua, componenti automobilistici, aerospaziale.
