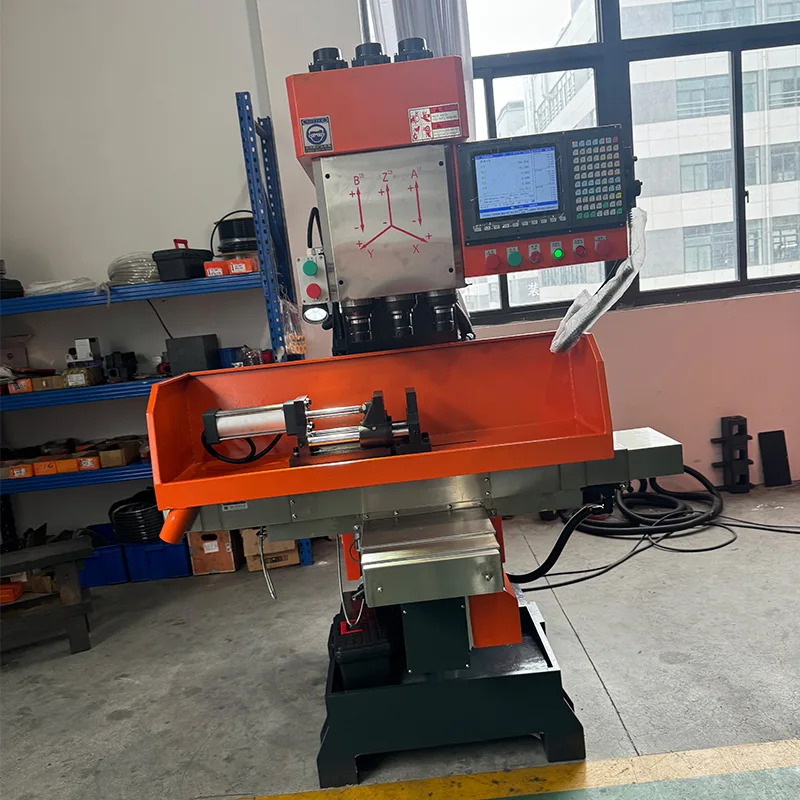

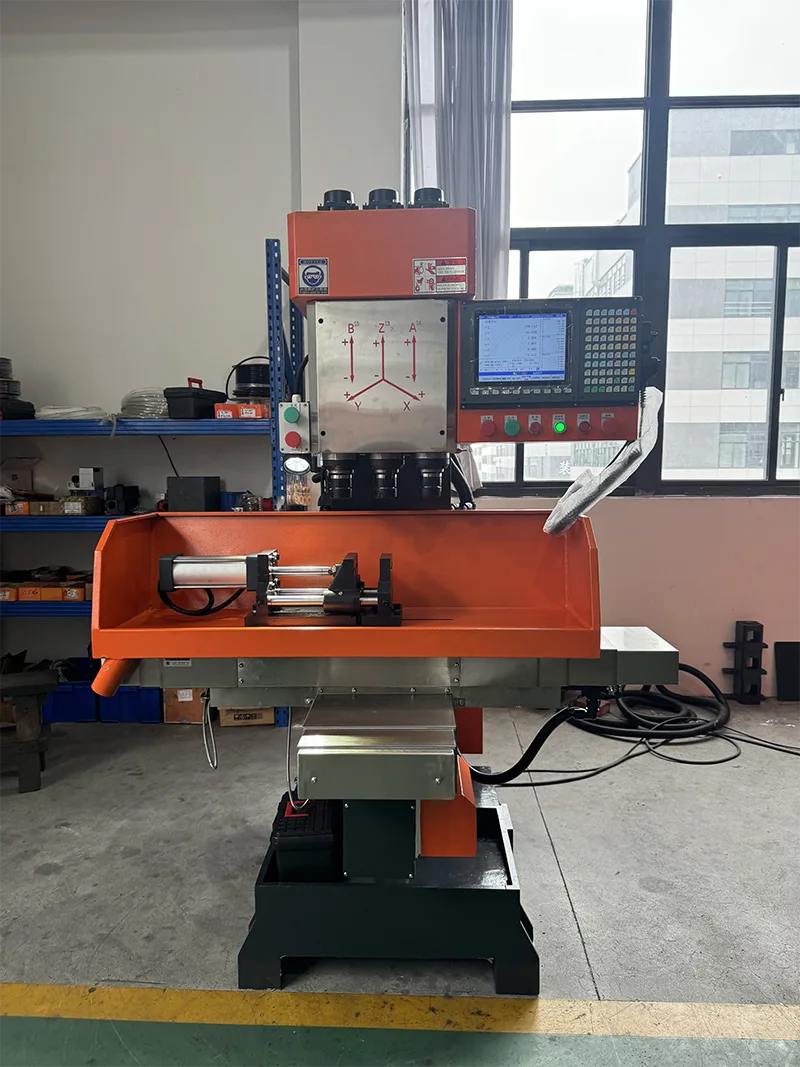

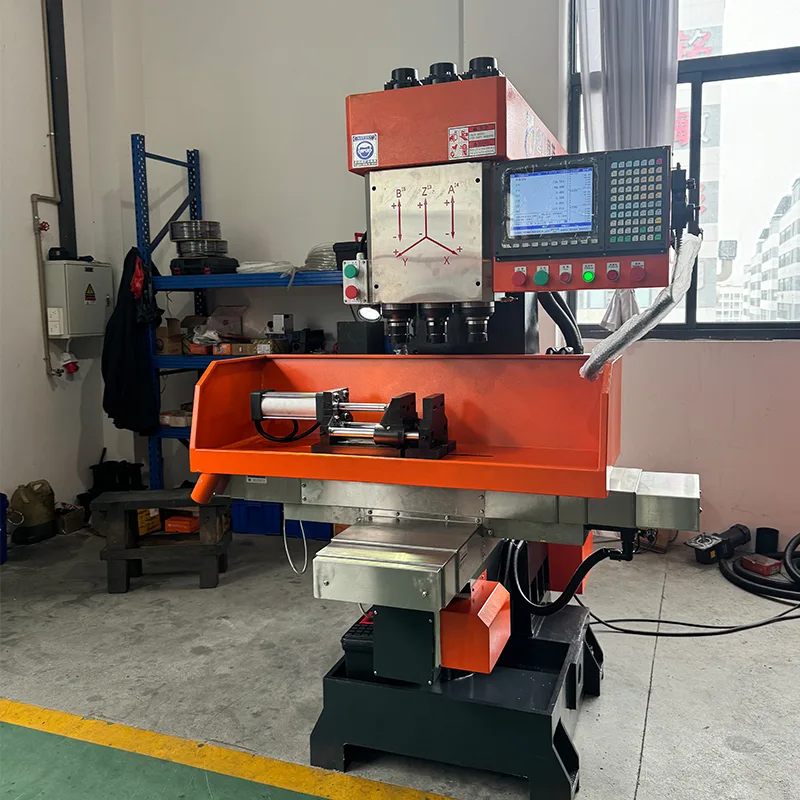

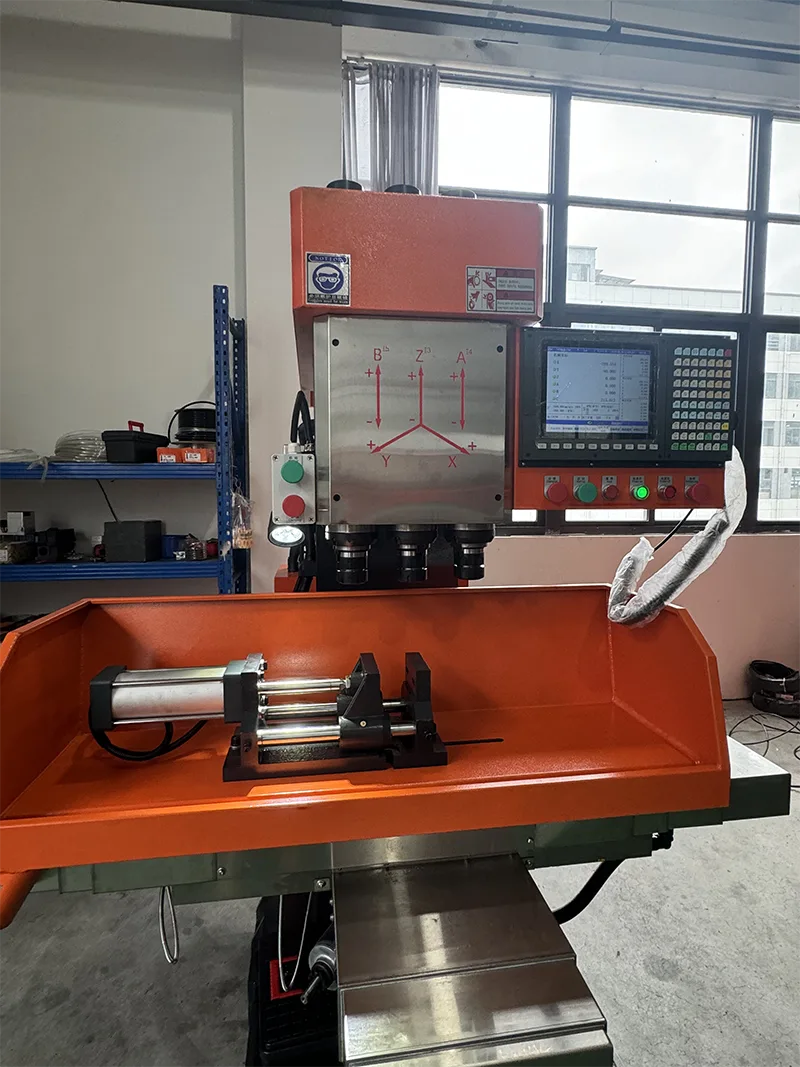

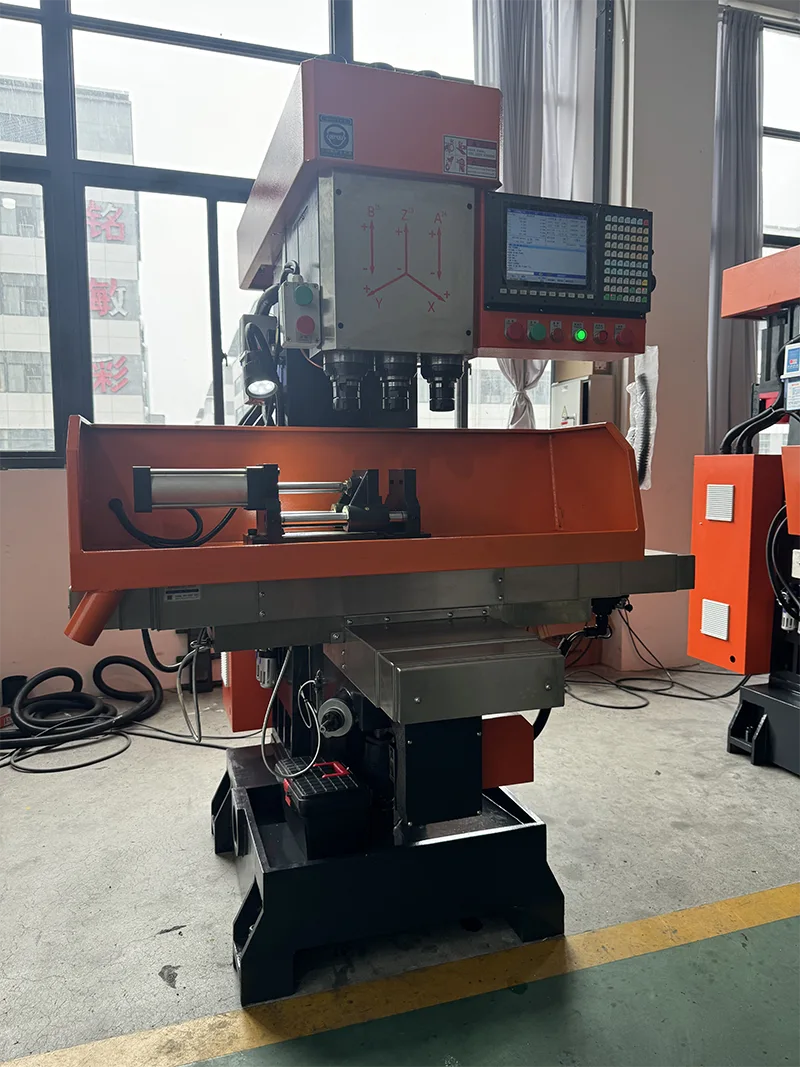

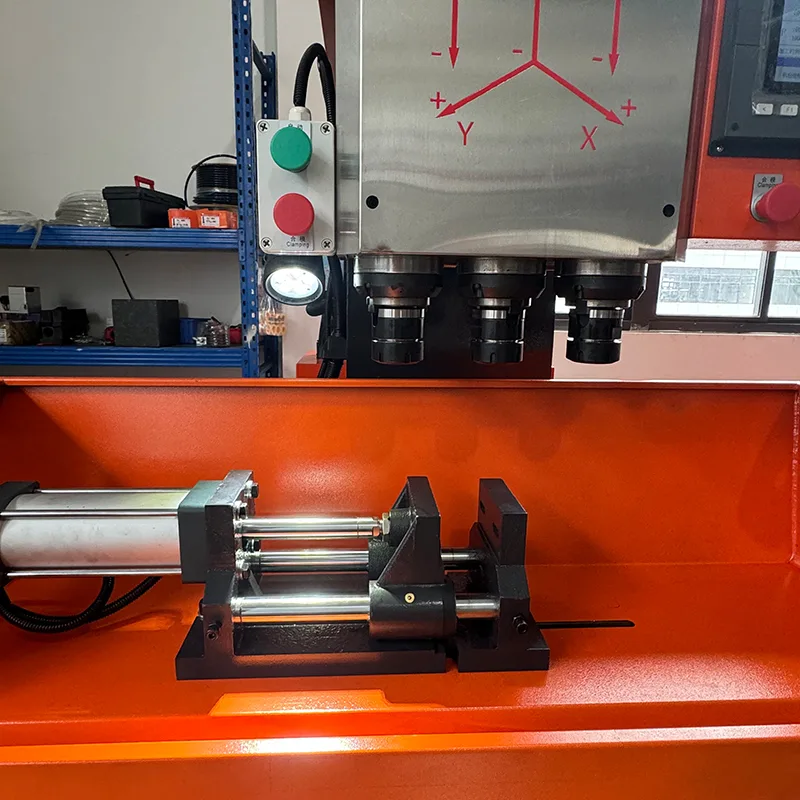

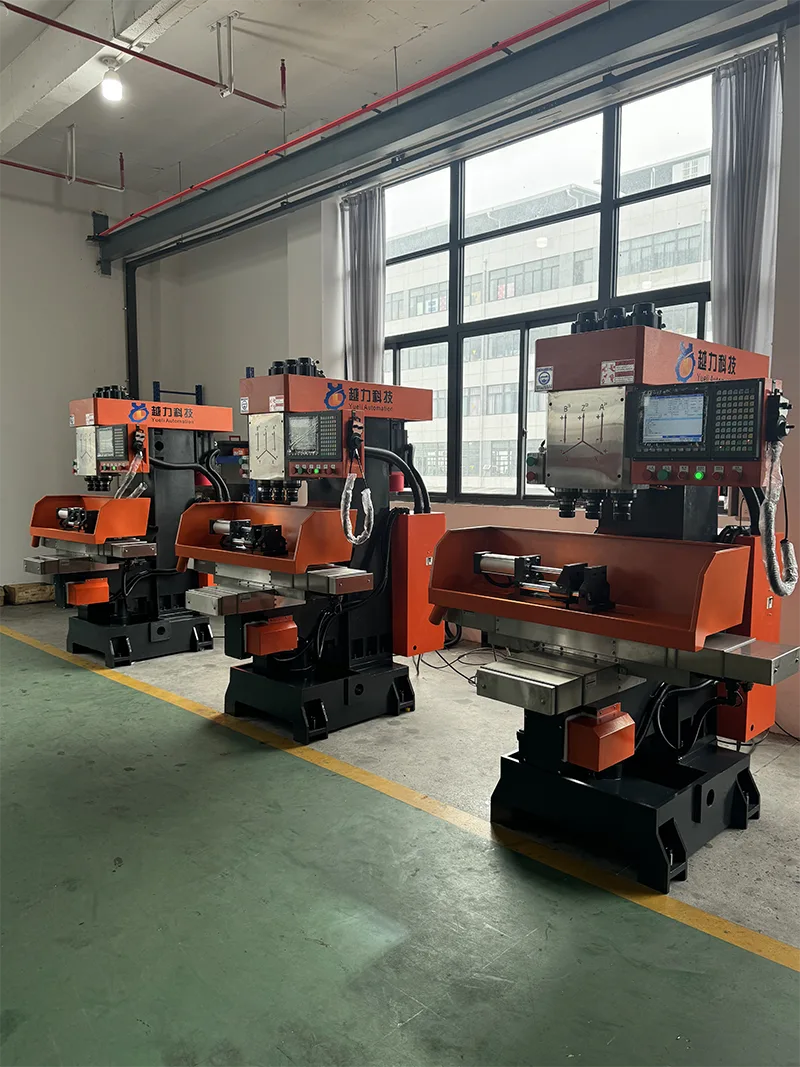

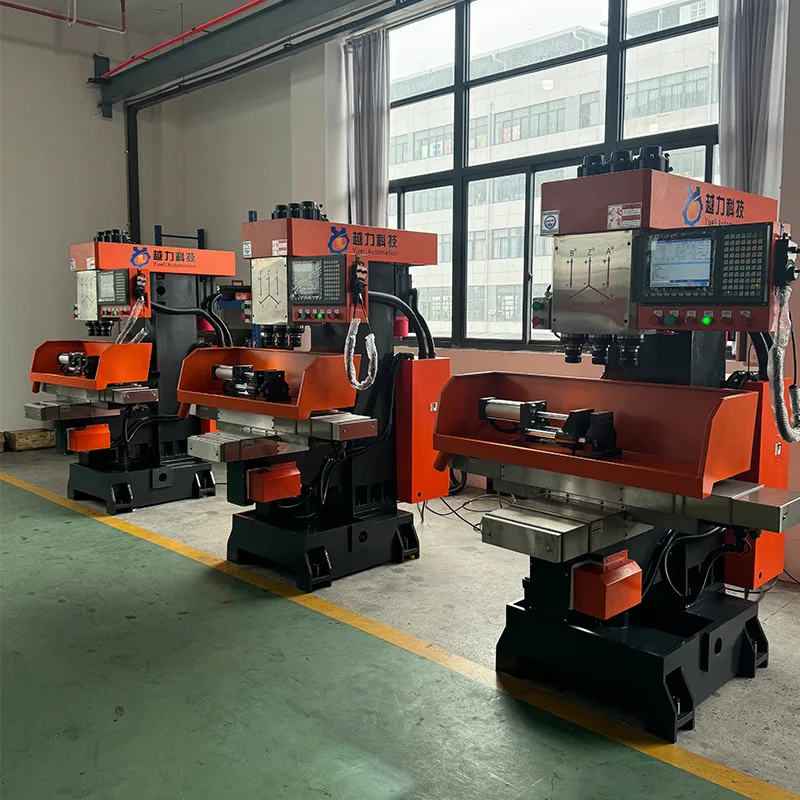

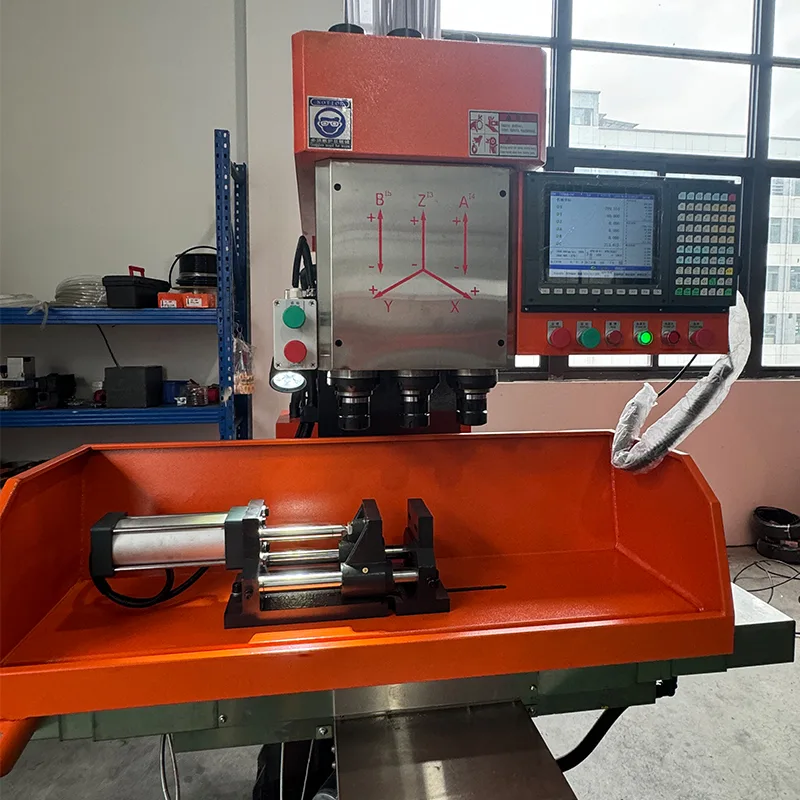

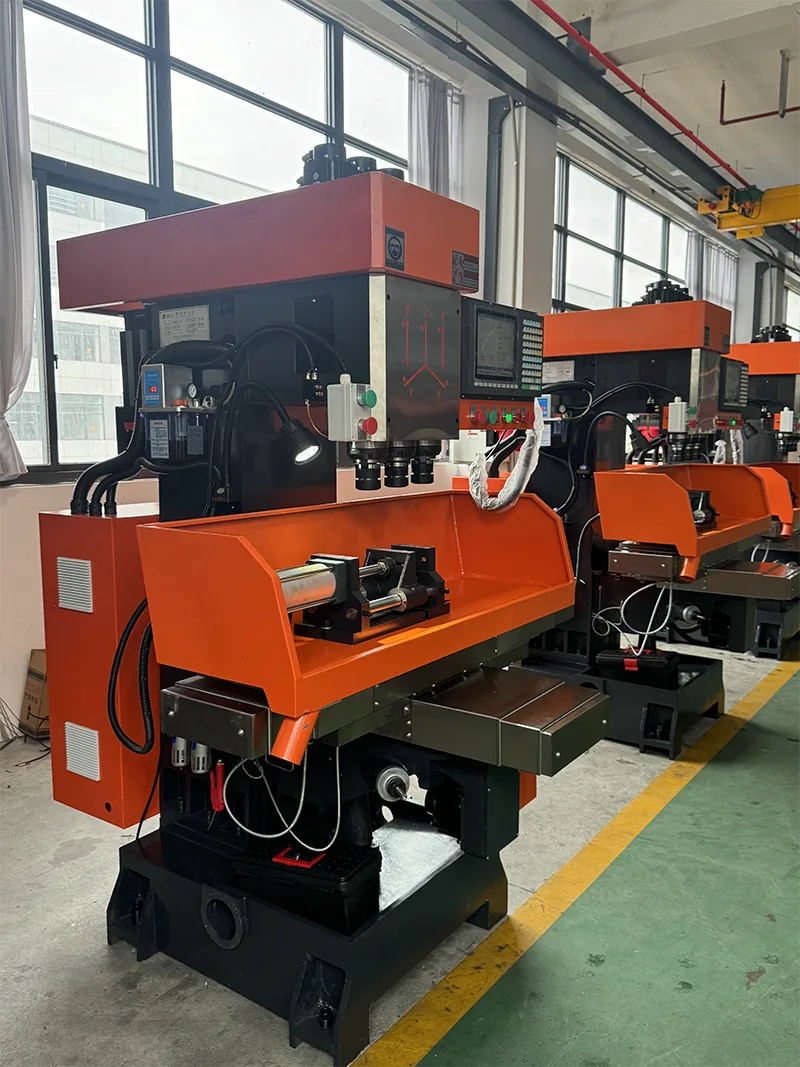

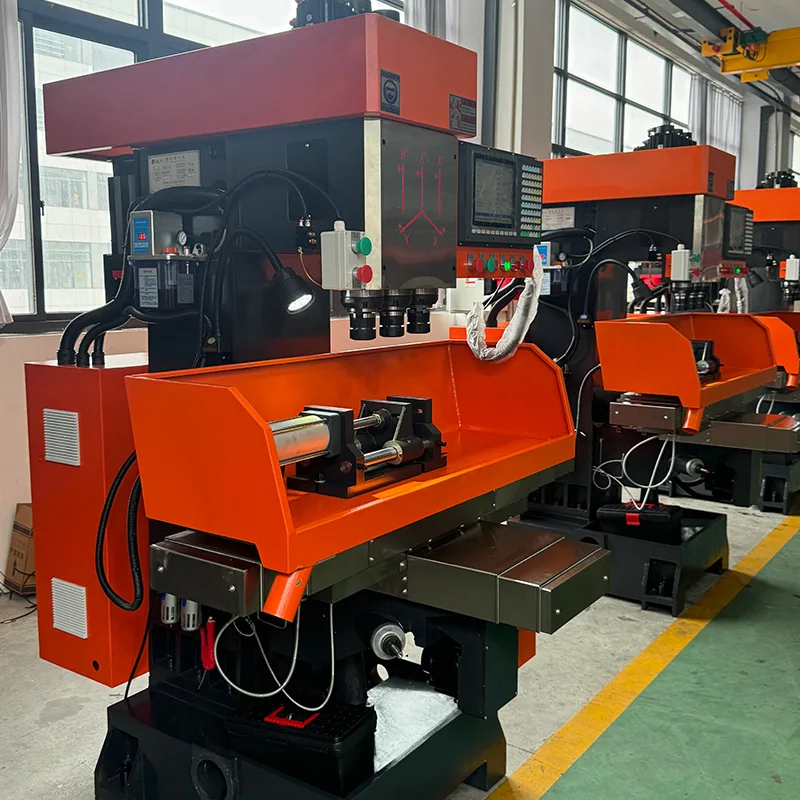

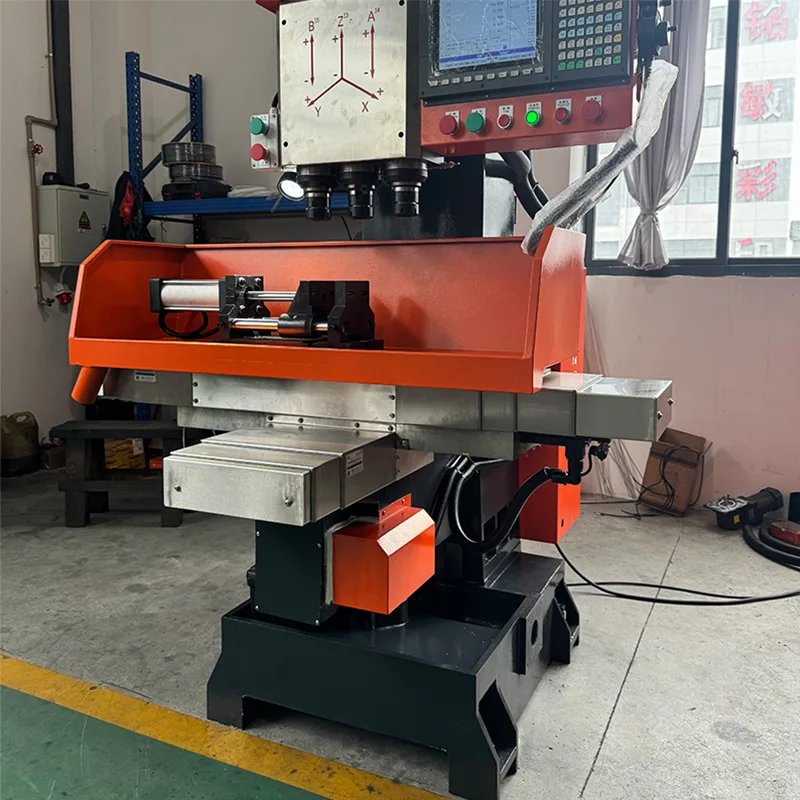

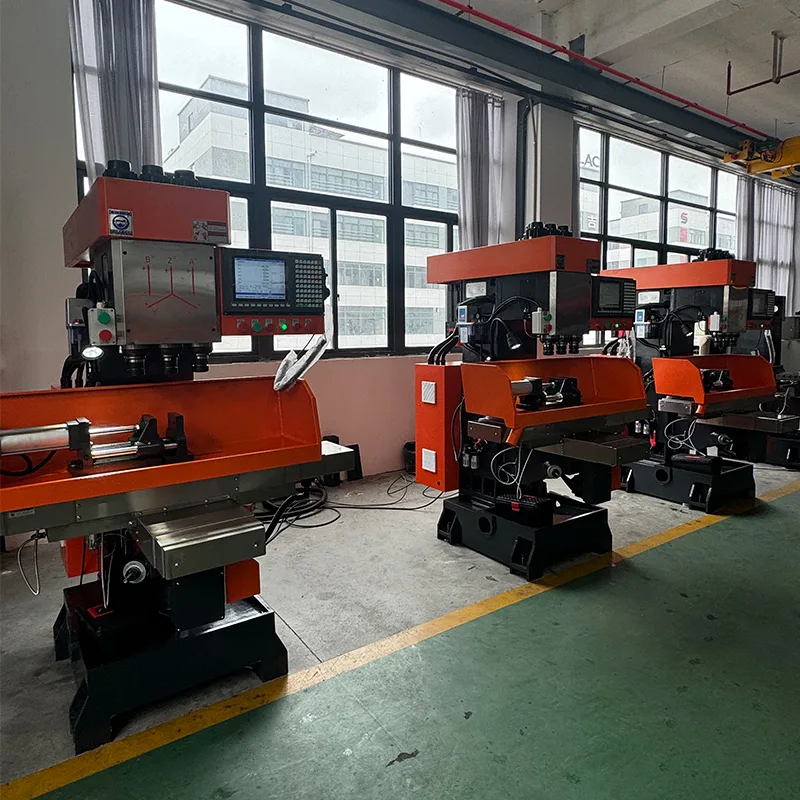

CNC verticale a tre assi

Il tre assi CNC verticale ZSK-4150X4 è un prodotto maturo della nostra azienda. Questa macchina utensile risolve il problema che la foratura, l'alesatura e la maschiatura non potevano essere completate contemporaneamente durante la lavorazione di un gran numero di pezzi. Foratura completa, alesatura, smussatura e maschiatura e altri requisiti, è un'attrezzatura meccanica ideale per ottenere elevata efficienza e risparmio energetico. La macchina è facile da usare e può essere utilizzata liberamente senza personale tecnico speciale. L'azienda ha accumulato più di dieci anni di tecnologia professionale e rigoroso controllo di qualità e dispone di un buon servizio post-vendita, ben accolto dai clienti.

Introduzione al prodotto

Il tre assi CNC verticale ZSK-4150X4 è un prodotto maturo della nostra azienda. Questa macchina utensile risolve il problema che la foratura, l'alesatura e la maschiatura non potevano essere completate contemporaneamente durante la lavorazione di un gran numero di pezzi.

· Foratura, alesatura, smussatura e maschiatura complete in un'unica operazione.

· Attrezzatura meccanica ideale per ottenere elevata efficienza e risparmio energetico.

· Facile da usare senza personale tecnico speciale.

· Più di dieci anni di tecnologia professionale e rigoroso controllo di qualità.

· Buon servizio post-vendita, ben accolto dai clienti.

Caratteristiche principali

Il CNC verticale a tre assi ZSK-4150X4 ha le seguenti caratteristiche.

· La lavorazione di un gran numero di parti, la foratura, l'alesatura e la maschiatura vengono completate contemporaneamente, con elevata efficienza.

· La fusoliera è compatta e rigida.

· L'albero principale è realizzato in acciaio legato di alta qualità ed è temprato e trattato termicamente, rettificato con precisione. Ha un'elevata resistenza all'usura.

· La superficie di scorrimento viene smorzata dalla frequenza supersonica. Dispone di un dispositivo di lubrificazione per garantire la durata della superficie scorrevole.

· Il movimento sinistro e destro del piano di lavoro adotta un dispositivo di avvio e un dispositivo di posizionamento del buffer, che presenta piccole vibrazioni e movimento veloce.

· Il manico del coltello adotta un tirante che non cade facilmente. Ha un'elevata sicurezza.

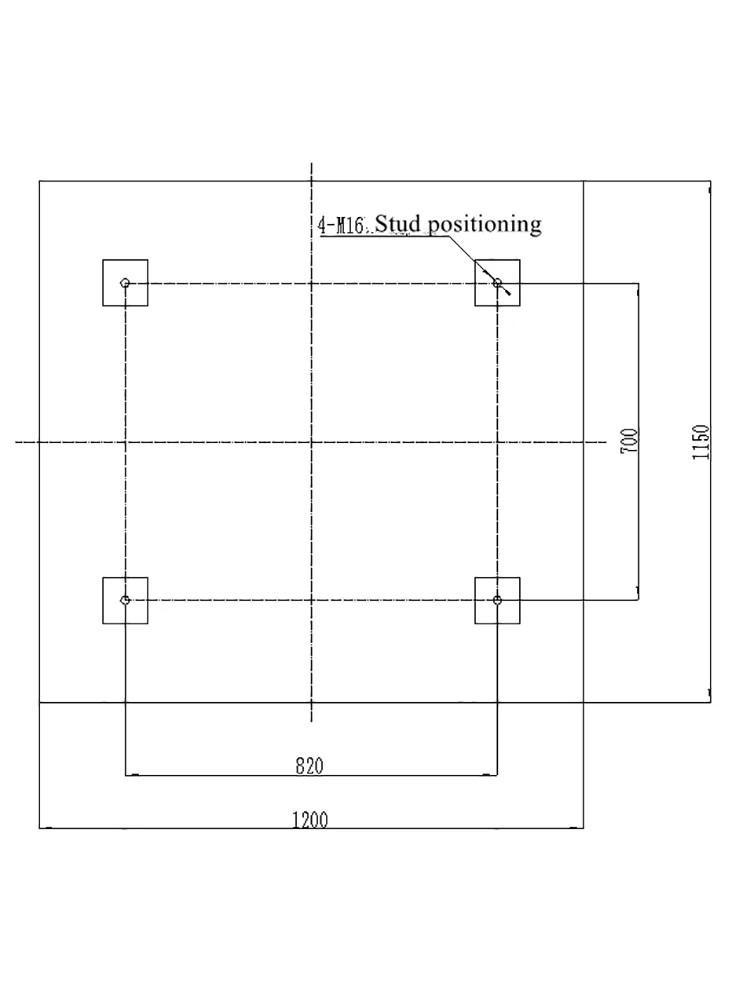

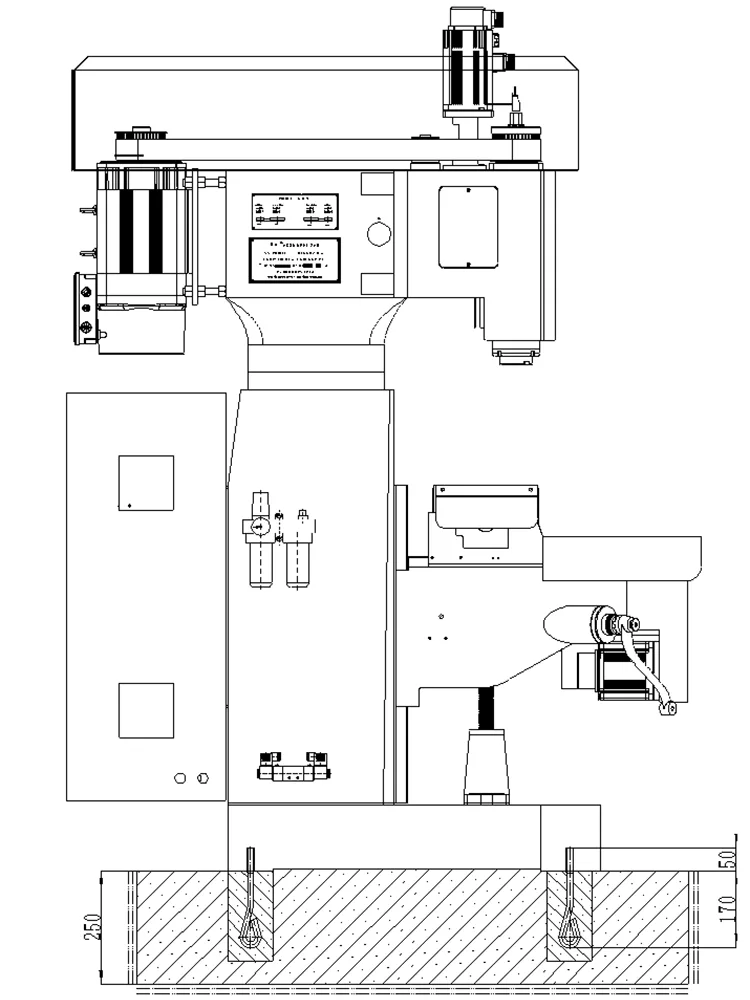

Specifiche tecniche

I seguenti parametri tecnici si applicano al CNC verticale a tre assi ZSK-4150X4.

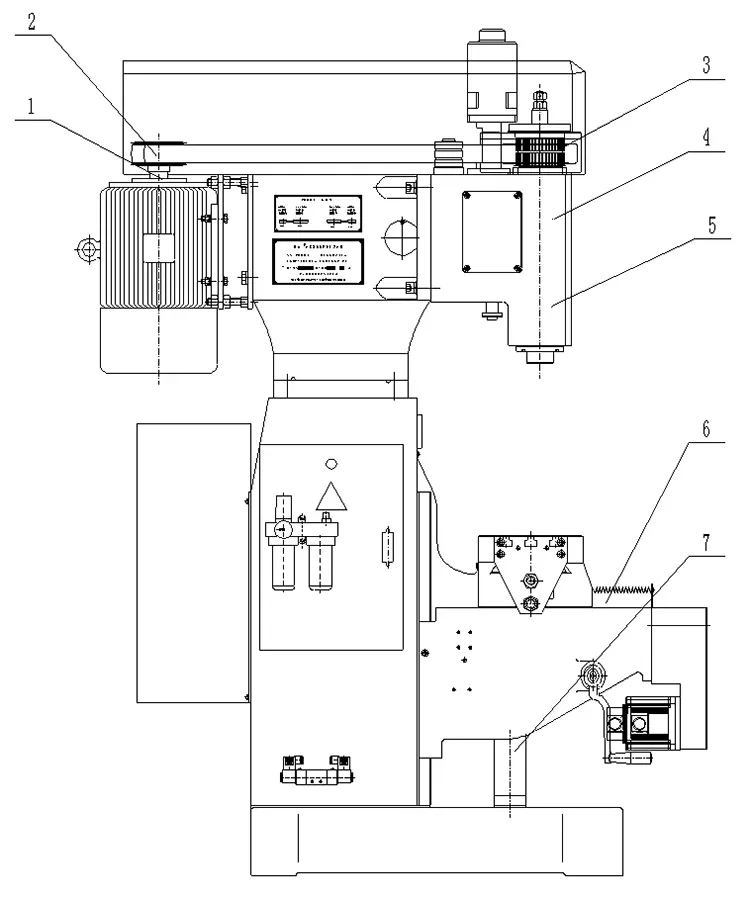

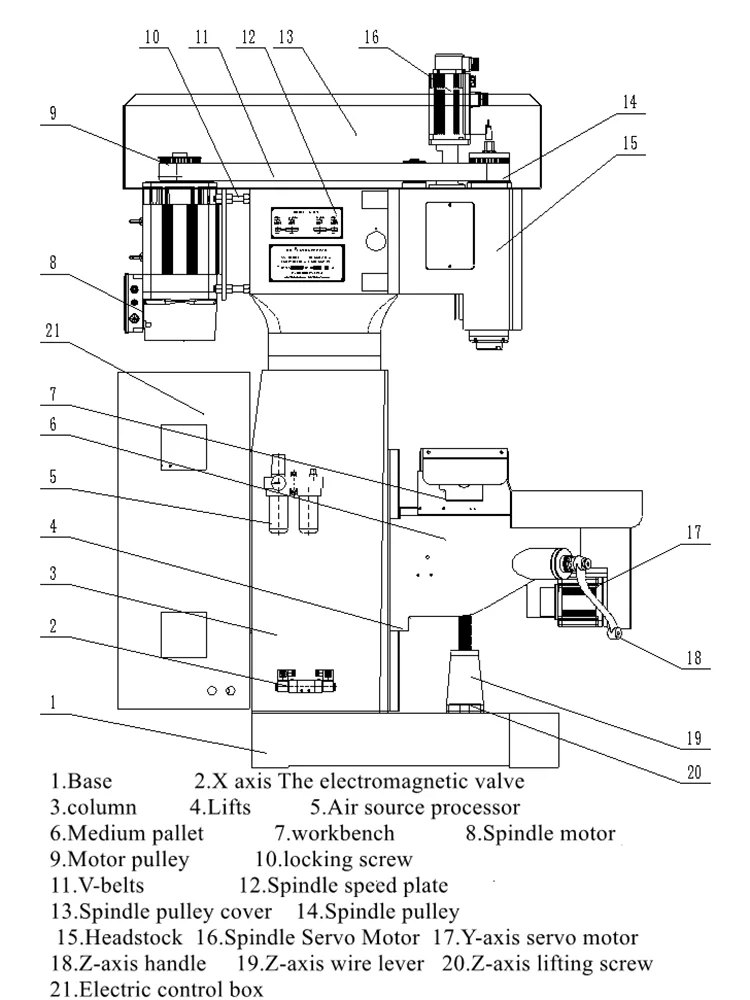

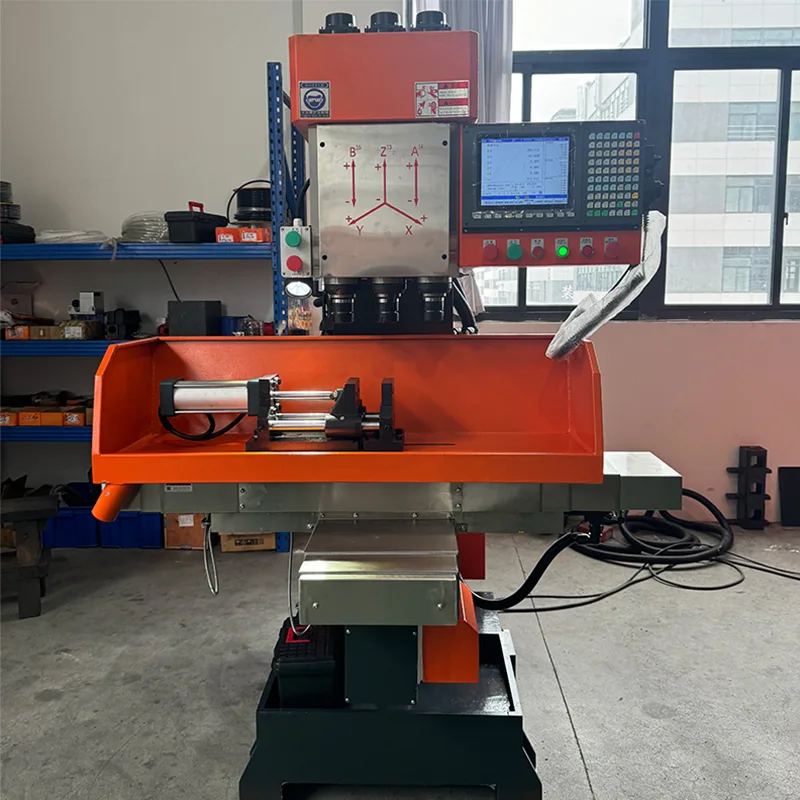

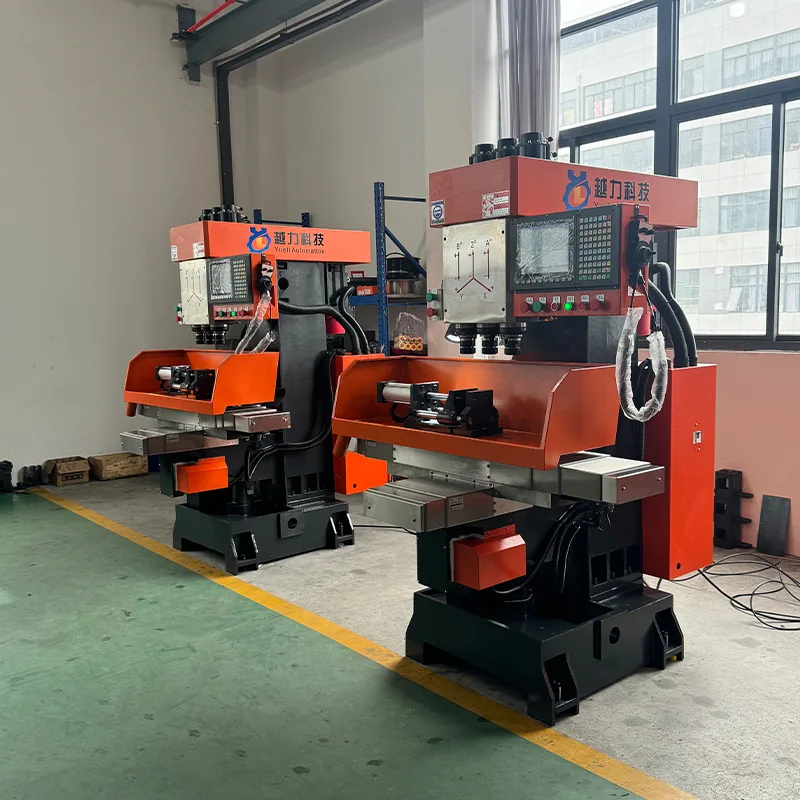

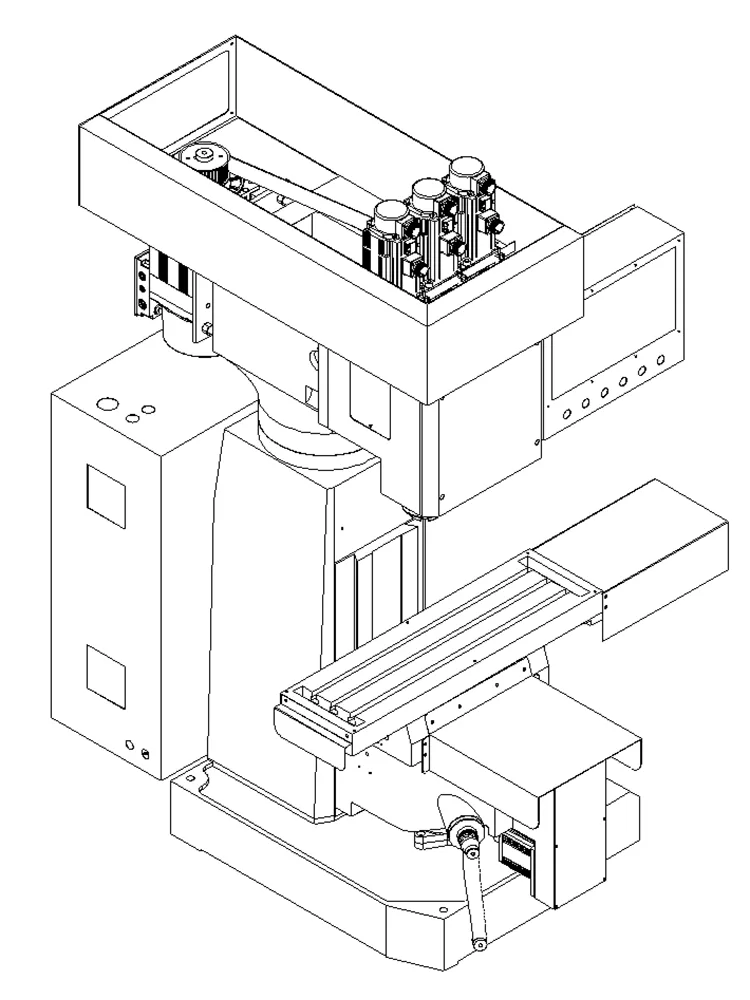

Meccanismo e prestazioni della macchina utensile

Il design del CNC verticale a tre assi ZSK-4150X4 adotta le caratteristiche strutturali della fresatrice e del dispositivo di avviamento di supporto, che presenta i vantaggi di un'elevata efficienza di lavorazione, precisione stabile e procedure operative semplici. L'uso del PLC per l'elaborazione del controllo logico può evitare efficacemente il cortocircuito dell'arco causato dalla commutazione avanti e indietro del motore. Allo stesso tempo, il metodo di attivazione dell'impulso viene utilizzato per azionare l'elettrovalvola per evitare il fenomeno per cui la bobina dell'elettrovalvola viene energizzata per un lungo periodo, causando la bruciatura della bobina.

· Struttura: Centro di lavoro semplice. Il controllo del programma utilizza il sistema di controllo Taiwan Yitu con funzione di rilevamento per evitare danni al rubinetto o allo strumento dovuti al guasto dell'elettrovalvola o del cilindro dell'olio. Dialogo amichevole uomo-macchina per un facile utilizzo.

· Adatto alla lavorazione di pezzi di grandi e medie dimensioni. Bloccaggio una tantum. Alta efficienza e buona precisione.

· Non è necessario che il meccanismo di maschiatura sostituisca l'azionamento della vite di comando. Il tono è standard. Il servomotore principale supersincrono di Pechino con la propria conversione di frequenza migliora la ruvidità della superficie della filettatura e garantisce la precisione.

· Ricerca e sviluppo indipendenti di componenti della testata motrice. Rettifica di precisione. Buona resistenza all'usura e lunga durata.

· Il sistema Hust CNC può impostare la velocità di avanzamento in base alle esigenze. Dopo un uso prolungato, la vite di comando si usura, il sistema dispone della funzione di compensazione dell'utensile.

· Ciascuna superficie di scorrimento motorizzata adotta un dispositivo di lubrificazione automatica centralizzata per garantire la durata della macchina utensile.

· Movimento del tavolo scorrevole azionato da servomotore. È possibile impostare digitalmente più coordinate. Elevata precisione di posizionamento. Basse vibrazioni. Risposta rapida.

· Durante la lavorazione, visualizzazione dello stato del pezzo tramite touch screen. Funzione di allarme per guasti.

· La protezione completamente chiusa garantisce la sicurezza personale e migliora l'ambiente di lavorazione.

Impianto Elettrico

Il CNC verticale a tre assi ZSK-4150X4 utilizza i seguenti componenti elettrici.

· Elettrovalvola: Taiwan AirTAC. Buona stabilità. La pressione dell'aria non può essere inferiore a 0,5 MPa.

· Contattore CA: LS coreano. Buona stabilità.

· Relè: Omron. Buona stabilità.

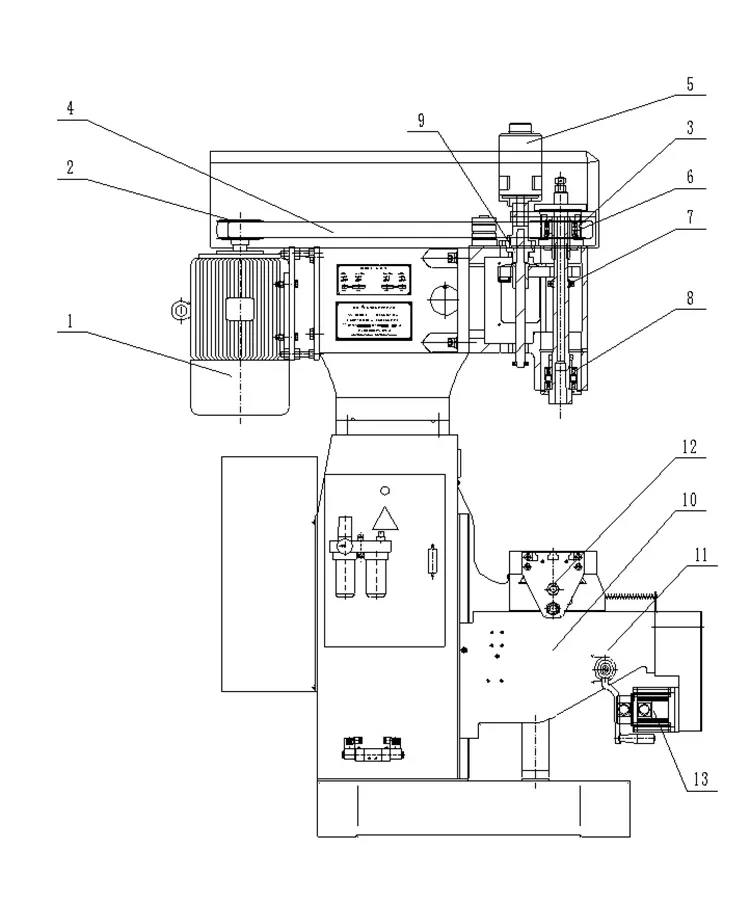

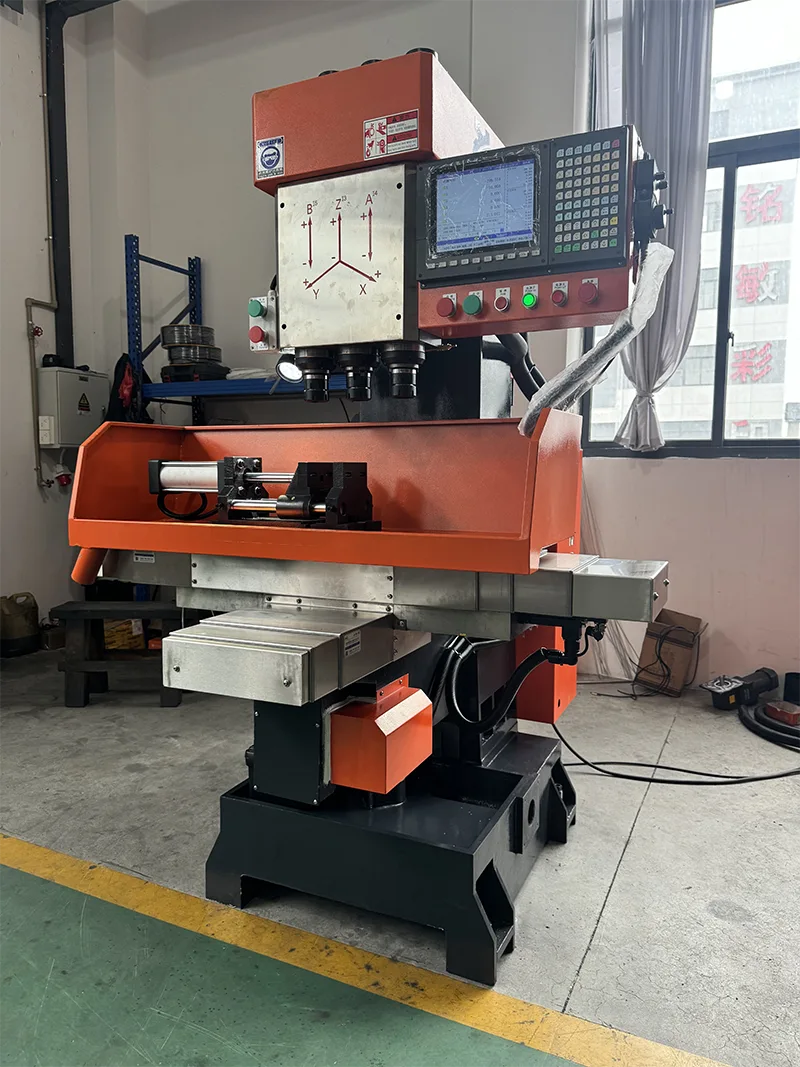

Sistema di trasmissione

Il CNC verticale a tre assi ZSK-4150X4 utilizza i seguenti componenti di trasmissione.

Sistema di lubrificazione

Il manicotto del mandrino e la superficie della guida sono lubrificati da una pompa di lubrificazione manuale, che rende l'operazione più semplice e completa, garantendo la durata della superficie lubrificante.

Precauzioni per il funzionamento e il trattamento

Le seguenti precauzioni provengono dal manuale operativo del CNC verticale a tre assi ZSK-4150X4.

· Leggere il manuale operativo e i documenti di accompagnamento prima dell'uso.

· Alimentazione: trifase a quattro fili, capacità 7KW, sezione dei cavi isolati non inferiore a 4mm² (rame).

· Non installare vicino a fonti di calore, temperature elevate o aree polverose.

· Aggiungere olio alla linea di contrassegno dell'olio prima del primo utilizzo dopo aver disimballato.

· La pompa di raffreddamento non può funzionare senza liquido.

· Non condividere la scatola di alimentazione con saldatrici elettriche o apparecchiature ad alta/media frequenza.

· Il filo di terra deve essere collegato allo standard. Sezione non inferiore a 2,5 mm².

· Dopo l'accensione, utilizzare la penna di prova per verificare che l'esterno della macchina non sia elettrificato prima della prova.

· Avviare il motore della pompa dell'olio secondo il manuale. Osservare se la pompa dell'olio è invertita.

· Gli interruttori di prossimità sono stati regolati e riparati. Sono ammessi piccoli aggiustamenti. Per modifiche importanti consultare il servizio post-vendita.

· Parametri dell'inverter impostati prima della fabbrica. All'utente non è consentito effettuare l'impostazione separatamente.

· Non premere il pulsante "manuale" rapidamente e frequentemente per evitare l'allarme dell'inverter.

· Quando si sostituisce l'utensile o si regola la cinghia di trasmissione, disattivare l'alimentazione esterna.

· Il terminale di terra giallo-verde deve essere collegato a terra. Non collegare la linea di fase al terminale neutro (N).

· Non selezionare il funzionamento in sovraccarico. Utilizzare strumenti adeguati, quantità di taglio e velocità di avanzamento.

· Interruttore di blocco sul quadro elettrico. Spegnere l'alimentazione e bloccare durante l'ispezione di manutenzione.

Domande frequenti

Qual è la conicità del mandrino di questa macchina?

Il cono del mandrino del CNC verticale a tre assi ZSK-4150X4 è MT4.

Qual è il diametro massimo del foro che può essere lavorato?

Il diametro massimo del foro è Ф50 mm durante la lavorazione di parti in rame con 4 taglienti e avanzamento per giro 0,16 mm/giro.

Qual è il diametro massimo di maschiatura?

Il diametro massimo di maschiatura è Ф50 mm per la lavorazione di parti in rame. Quali sono le corse degli assi X, Y e Z? La corsa dell'asse X è 400 mm, la corsa dell'asse Y è 250 mm e la corsa dell'asse Z è 320 mm.

Qual è la gamma di velocità del mandrino?

La gamma di velocità del mandrino degli assi Z1 e Z2 va da 619 a 1420 giri/min con servocontrollo.

Qual è la potenza del motore del mandrino e il peso totale della macchina?

La potenza del servomotore del mandrino è di 5,5 kW a 380 V e il peso netto della macchina è di 2500 kg.

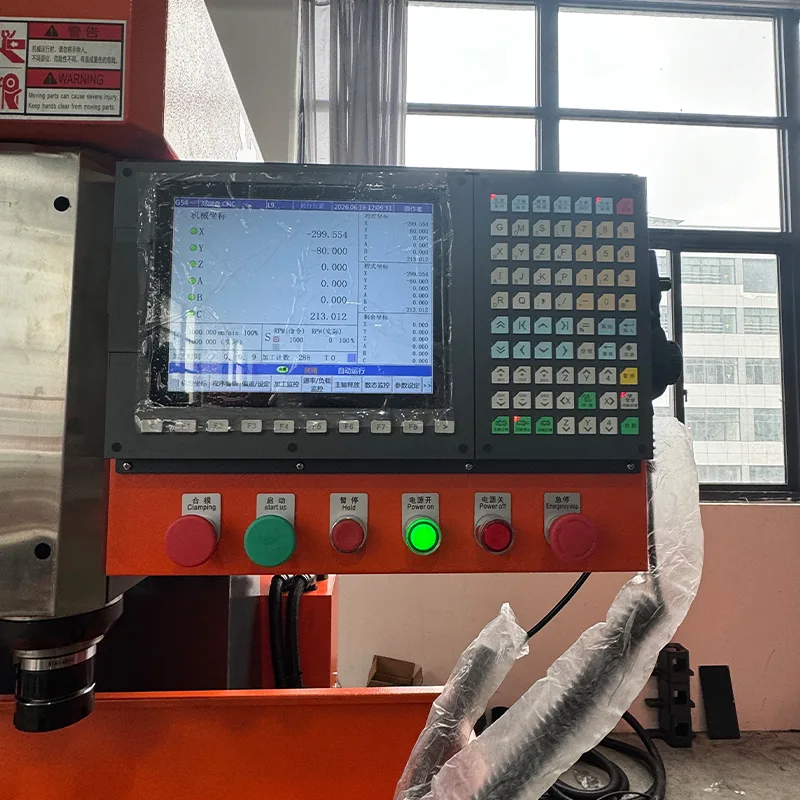

Quale sistema di controllo utilizza questa macchina?

La macchina utilizza il sistema di controllo Taiwan Yitu con dialogo amichevole uomo-macchina per un facile utilizzo.
