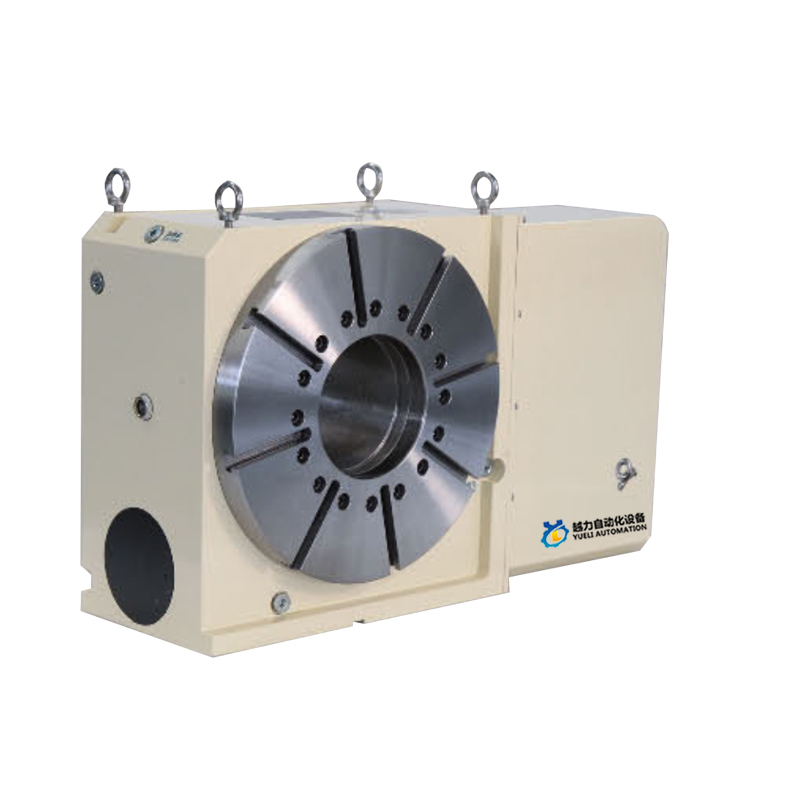

Giradischi CAM a quattro assi Yueli 400

Rotazione CNC a gioco zero di tipo CAM

Vendita diretta in fabbrica Qualità 400 Produttori e fornitori di giradischi CAM a quattro assi. YueLi è un produttore e fornitore di 400 giradischi CAM a quattro assi in Cina.

La struttura di trasmissione del rullo a camma è adottata all'interno del prodotto.

Precompressione del cuscinetto a rullini dell'albero a camme senza azionamento di rotolamento.

Nessun attrito radente, mantiene continuamente le caratteristiche di assenza di spazi vuoti.

Elevata precisione nella ripetizione del movimento in avanti e all'indietro.

Elevata rigidità, alta efficienza.

Non causa scarsa precisione a causa dell'aumento della temperatura.

Non è necessaria alcuna calibrazione e regolazione regolare.

Principio di funzionamento e caratteristiche del giradischi CNC a camme

Principio del precarico

Rispetto alla tradizionale piattaforma girevole NC con ingranaggio a vite senza fine, la piattaforma girevole NC di tipo CAM con griglia ha una precisione maggiore

Caratteristiche operative di grado, alta velocità, gioco posteriore pari a zero e carico pesante. Camme assiali di ingresso

Il cuscinetto a rullini sulla torretta dell'albero di uscita della superficie curva di guida a velocità costante è una trasmissione a contatto volvente precompressa,

Per ottenere un gioco pari a zero e una velocità di funzionamento più elevata, grazie alla trasmissione di rotolamento quasi pari a zero

Movimento di attrito, in modo che il meccanismo non possa mantenere alcuna trasmissione di gioco, posizionamento ad alta precisione e nessuna necessità

Dovrebbero essere effettuati regolari lavori di calibrazione e regolazione. Giradischi CNC tipo CAM Lattice, uso Han fuori dall'albero

Il cuscinetto grande è disposto sulla parete esterna rotonda dell'albero e le due estremità dell'albero di ingresso CAM sono dotate di doppi cuscinetti.

Inoltre, migliora la stabilità e la capacità di carico della tavola rotante e può affrontare meglio la lavorazione. L'alta velocità e la forza di taglio pesante migliorano la precisione della lavorazione, l'efficienza e riducono i costi.

Confronto delle caratteristiche del meccanismo del giradischi NC a gioco zero di tipo CAM

Tempo di posizionamento 90° (Esempio)

Capacità di velocità	Rigidità

Durabilità	3 cuscinetti a rulli

Yueli400 Dati di riferimento

Yueli400 Dimensioni del giradischi
