Motoriduttore

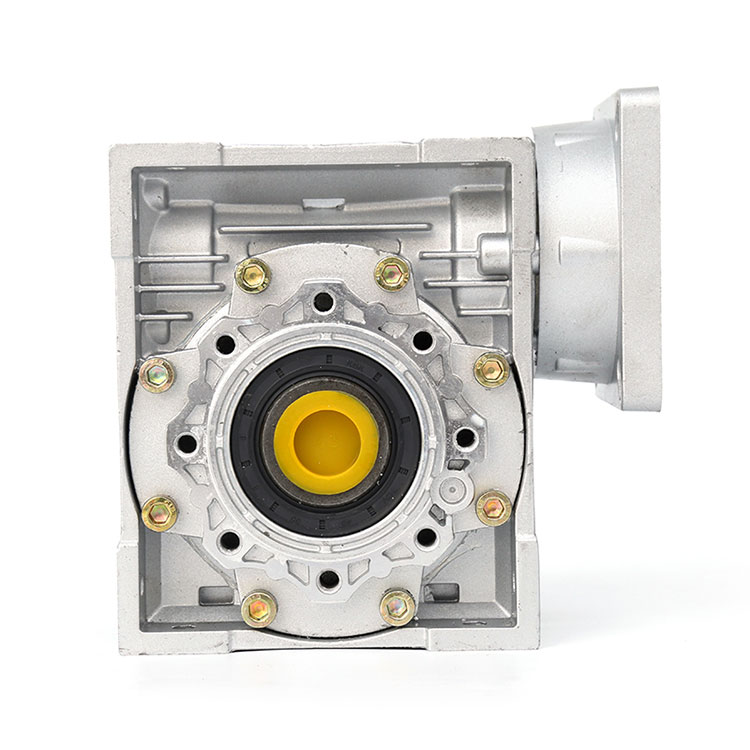

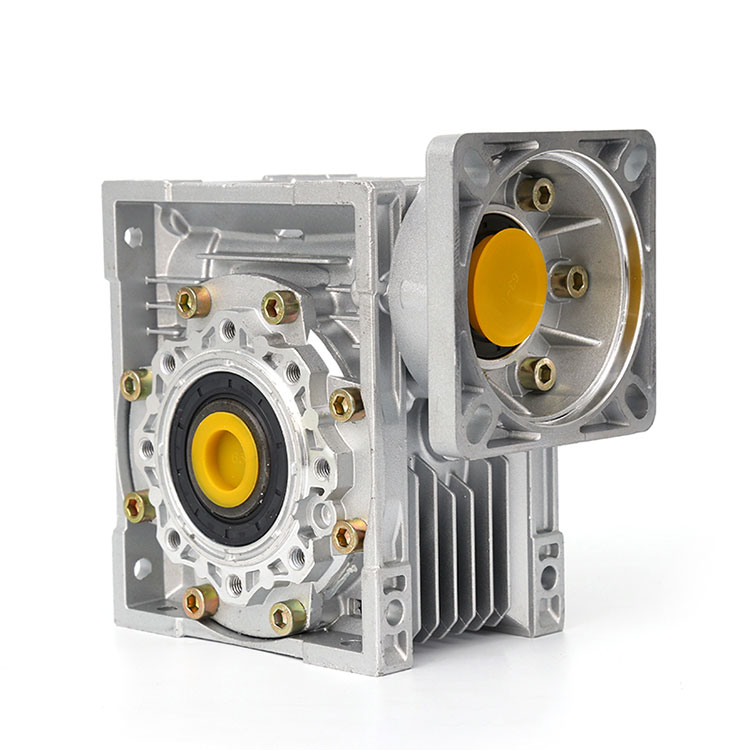

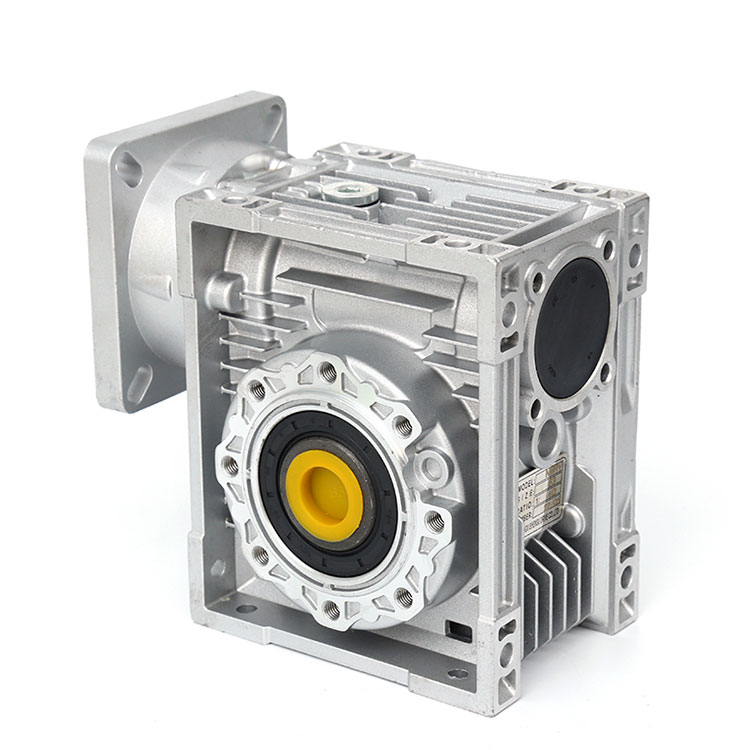

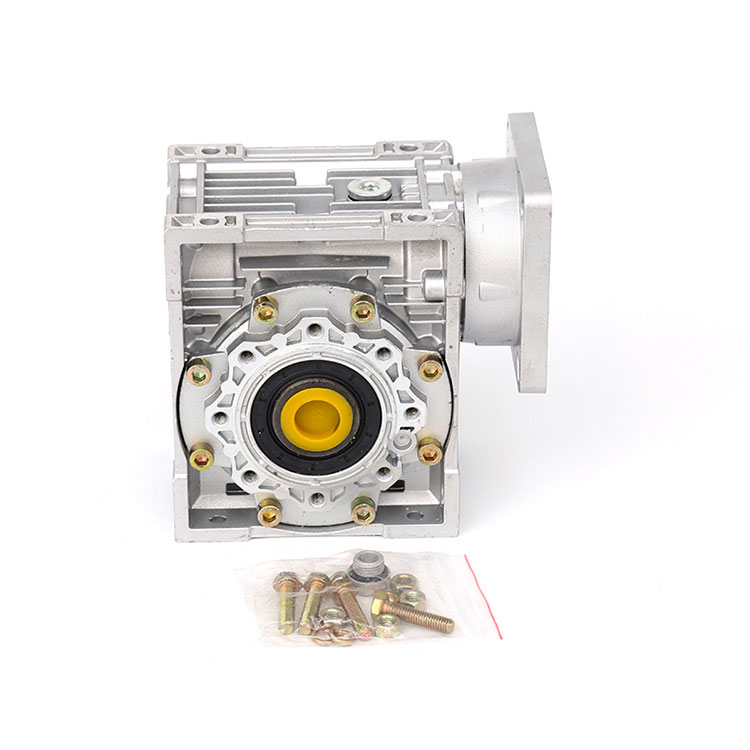

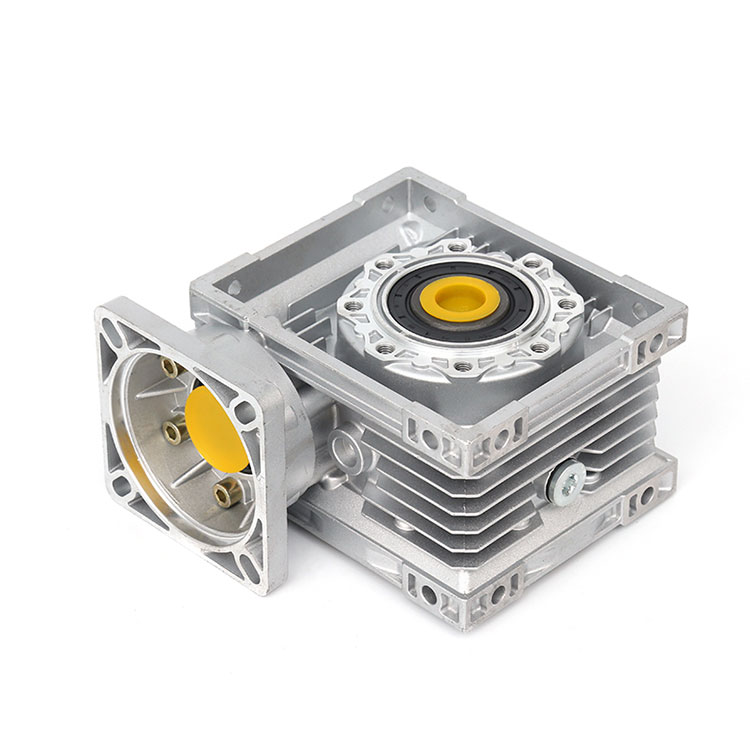

Il riduttore RV 63 è uno dei modelli del riduttore a vite senza fine della serie di riduttori RV. È composto da vite senza fine e ruota elicoidale, con struttura compatta, ampio rapporto di trasmissione e macchinario di trasmissione con funzione autobloccante in determinate condizioni. È uno dei riduttori più comunemente usati.

Riduttore RV 63 conforme ai parametri della vite senza fine cilindrica della ruota elicoidale dello standard nazionale GBl0085-88, che assorbe la tecnologia più avanzata in patria e all'estero, una struttura a forma di "scatola quadrata" unica e innovativa, la forma della scatola è bella, con alluminio di alta qualità lega pressofusa, presenta i seguenti vantaggi:

1, struttura meccanica compatta, volume e forma leggeri, piccoli ed efficienti;

2, buone prestazioni di scambio termico, rapida dissipazione del calore;

3, installazione facile, flessibile e leggera, prestazioni superiori, facile manutenzione e riparazione;

4, funzionamento regolare, a basso rumore, durevole;

5, forte applicabilità, sicurezza e affidabilità.

Attualmente, è stato ampiamente utilizzato in vari settori del dispositivo di decelerazione meccanica delle apparecchiature del processo di produzione, che è ben accolto dagli utenti. È la scelta migliore per le moderne apparecchiature industriali per ottenere un dispositivo di controllo della trasmissione con decelerazione meccanica di grande coppia, ampio rapporto di velocità, bassa rumorosità ed elevata stabilità.

 Diagramma della struttura del prodotto

1, trasmissione fluida, vibrazioni, impatto e rumore sono piccoli, ampio rapporto di decelerazione, ampia versatilità, può essere utilizzato con una varietà di attrezzature meccaniche.

2, può ottenere un ampio rapporto di trasmissione con trasmissione monostadio, struttura compatta, la maggior parte dei modelli di riduttore ha un buon autobloccaggio, l'attrezzatura meccanica con requisiti di frenatura può salvare il dispositivo di frenatura.

3. La perdita di attrito dell'innesto del dente elicoidale e della superficie del dente elicoidale è elevata, quindi l'efficienza della trasmissione è inferiore a quella dell'ingranaggio, facile da riscaldare e con temperatura più elevata.

4. Requisiti più elevati di lubrificazione e raffreddamento.

5, buon abbinamento reciproco, le ruote elicoidali sono prodotte secondo gli standard nazionali, i cuscinetti e i paraolio sono utilizzati con parti standard.

6, il tipo di scatola ha un tipo base (il corpo della scatola è una struttura verticale o orizzontale con piastra a pavimento) e un tipo universale (il corpo della scatola è cubico, molti lati con fori per viti fissi, non con piastra a pavimento o un'altra pedana e altri tipi strutturali)

7, la modalità di collegamento dell'albero di ingresso ha il tipo base (albero di ingresso singolo e albero di ingresso doppio), con due tipi di flangia del motore.

8. Direzione della posizione dell'asse di ingresso e di uscita e asse di ingresso verso il basso e verso l'alto; asse di uscita su e giù; asse di ingresso su e giù.

9, disponibile riduttore RV 63 e altri riduttori serie RV 2 o 3 riduttori multistadio, per ottenere un ottimo rapporto di trasmissione.

Selezione del motore ridotta

Panoramica del prodotto Riepilogo del prodotto

Riduttore a vite senza fine monostadio

Utilizzando il corpo della scatola pressofusa in lega di alluminio di alta qualità, l'aspetto è leggero

● Elevata capacità di carico, trasmissione stabile, basse vibrazioni, bassa rumorosità.

● Una varietà di strutture di connessione con ingresso di potenza e uscita di coppia per soddisfare le esigenze di varie connessioni; il design a forma di scatola e la disposizione dei fori di base si adattano a una varietà di metodi di installazione, forte versatilità.

● La scatola di piccole e medie dimensioni ha una struttura completamente chiusa, una forte tenuta, l'olio lubrificante all'interno della scatola non è facile da perdere e deteriorarsi, non è necessario sostituirlo, facile manutenzione.

 Riduttore a vite senza fine a doppio stadio

● È composto da un riduttore a vite senza fine monostadio, con tutti i vantaggi di un riduttore a vite senza fine monostadio e ottenendo un ampio rapporto di trasmissione.

● I comuni modelli combinati a doppio stadio sono: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Se gli utenti hanno esigenze speciali, possono scegliere 25,30,40,50,63,75,90,110,130,150 come unità combinate in base alle esigenze effettive.

Metodo di selezione Fattore di servizio

Per scegliere correttamente il riduttore a vite senza fine NMRV, comprendere innanzitutto i seguenti punti:

● frequenza di applicazione delle condizioni di carico M book cong 2 non morire da terra per pagare la montagna

● situazione operativa di lavoro Determinare il coefficiente delle condizioni di lavoro K1 e il coefficiente di correzione delle condizioni di lavoro K2

● I tipi di carico meccanico A, B e C sono determinati in base alla Tabella 1.

● Secondo la Tabella 2, controllare il coefficiente di correzione delle condizioni di lavoro K2.

Pagina-07

Selezione dei tipi di carico meccanico (Tabella 1)

Tabella 1 Selezione della classificazione del carico del macchinario

È stato selezionato il fattore di correzione delle condizioni di lavoro K2 (Tabella 2)

Viene selezionato il coefficiente delle condizioni di lavoro K1 (Figura 1) Diagramma 1 coefficiente delle condizioni di lavoro K1

 Seleziona il riduttore

● L'utente deve prima determinare il carico meccanico in ingresso T (coppia) della macchina in funzione, T moltiplicato per il coefficiente della condizione di lavoro K1, e poi moltiplicato per il coefficiente di correzione della condizione di lavoro K 2, cioè per ottenere il valore della coppia in uscita di il riduttore e, combinato con il rapporto di velocità o il valore della velocità di uscita, selezionare le specifiche del riduttore richieste.

● L'utente può anche calcolare la coppia in uscita in base alla potenza in ingresso nota, combinata con il valore del rapporto o il valore della velocità in uscita, e selezionare il riduttore.

Selezione del campione

Esempio 1. Nastro trasportatore universale (carico uniforme)

Coppia: 19N.m autonomia 8 ore/giorno

Velocità: circa 55 giri/min, frequenza di avvio: 10 volte/ora

Riduttore: 1/25, temperatura ambiente: interna 25 ℃

① In base alla tabella 1 viene determinato il tipo di carico

Tipo di carico: carico uniforme senza impatto, selezionare A;

② Secondo la FIG. 1, prendere il punto di intersezione della frequenza di 10 volte/ora sulla linea A, e trovare il coefficiente K1=1 del tempo di percorrenza di 8 ore/giorno;

③ Secondo la Tabella 2, il coefficiente K2=1;

④ Quindi il valore della coppia è 19 K1 K2=1911=19 N. E m, con i 19 N opzionali più vicini. Il riduttore di velocità di m.

Risultato selezionato: NMRV30-1 / 25

La potenza in ingresso è di 0,18 kW, la velocità in uscita è di 56 giri/min e la coppia in uscita è di 21 N.m

Esempio 2. Nastro trasportatore (carico d'urto medio)

Coppia: 65N. M., durata: 16 ore al giorno,

N,00 volte/ora,

Riduttore: 1/60,"Temperatura errata: 35 ℃, collegamento diretto del motore

① In base alla tabella 1 viene determinato il tipo di carico

Tipo di carico: carico da impatto lieve, selezionare B;

② Secondo la FIG. 1, prendere il fulcro della frequenza 100 volte/ora sulla linea B, e trovare il coefficiente di 16 ore/giorno di tempo di funzionamento K1=1,65;

③ Secondo la Tabella 2, il coefficiente K2=1,15;

④ Il valore della coppia è 65xK1xK2=70x1,65x1,15=1 23 N. E m, può scegliere il 123N più vicino. Il riduttore di velocità da m.

Risultato selezionato: NMRV63-1 / 60

La potenza in ingresso è 0,55 kW, la velocità in uscita è 23,3 giri/min e la coppia in uscita è 140 Nm

Descrizione del numero di modello: Note sul modello

I modelli nazionali ed esteri controllano la tabella comparativa del modello

Processo di processo e apparecchiature di prova

Tecniche e apparecchiature di prova

Con macchine utensili CNC e centro di lavoro ad alta precisione, attrezzature avanzate e strumenti di prova

Tecnologia eccellente e sistema di gestione della qualità rigoroso e perfetto

E riunirsi con l'élite professionale e tecnica e un team scientifico e tecnologico di alto livello

Sfruttare appieno la nuova tecnologia, i nuovi processi e i nuovi materiali per garantire la stabilità e l'affidabilità dei prodotti

La qualità del prodotto deriva dai mezzi di produzione avanzati e il senso di qualità deriva dall'innovazione continua

le cose necessitano di attenzione

1. La temperatura dell'ambiente di lavoro è compresa tra -40 ℃ e + 40 ℃. Quando la temperatura dell'ambiente di lavoro è inferiore a 0℃, l'olio lubrificante deve essere riscaldato a più di 0℃ prima dell'avvio. Quando la temperatura dell'ambiente di lavoro è superiore a 40 ℃, è necessario adottare misure di raffreddamento.

2. Il riduttore a vite senza fine può ruotare positivamente e inversamente
