Tornio a banco inclinato CNC con torretta servo e contropunta idraulica

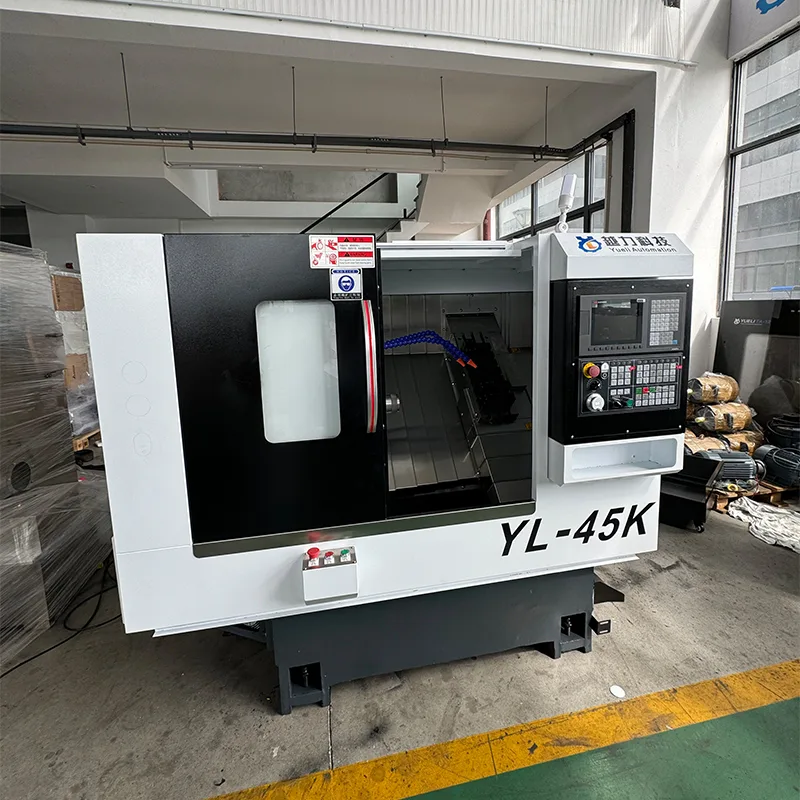

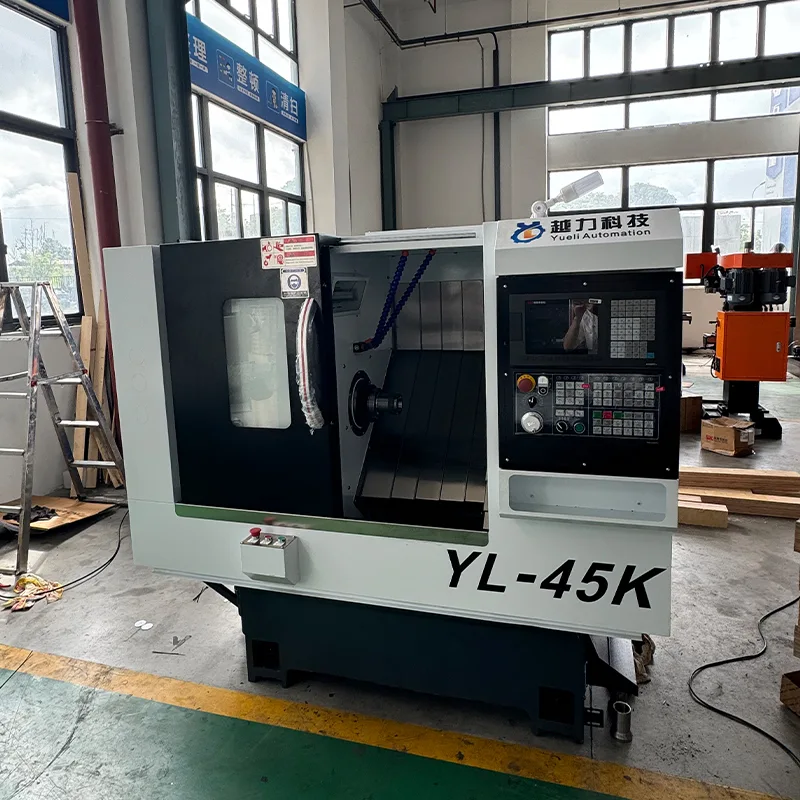

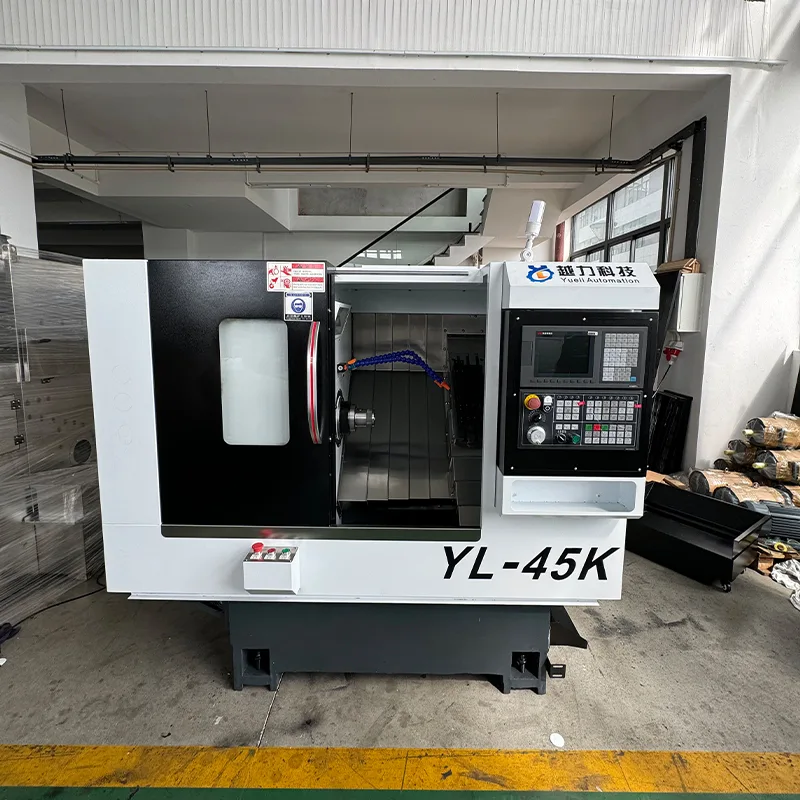

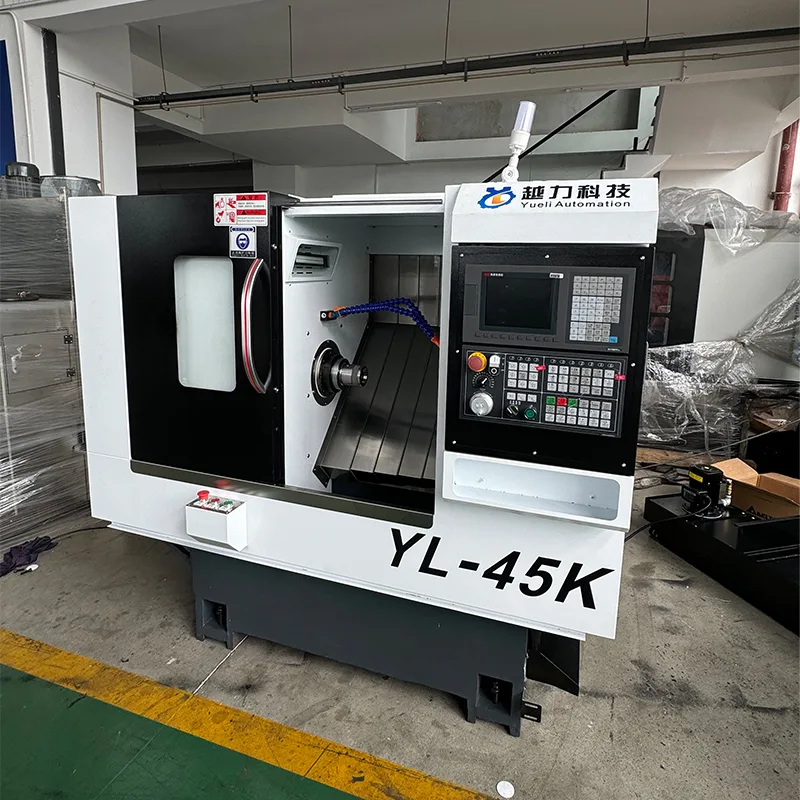

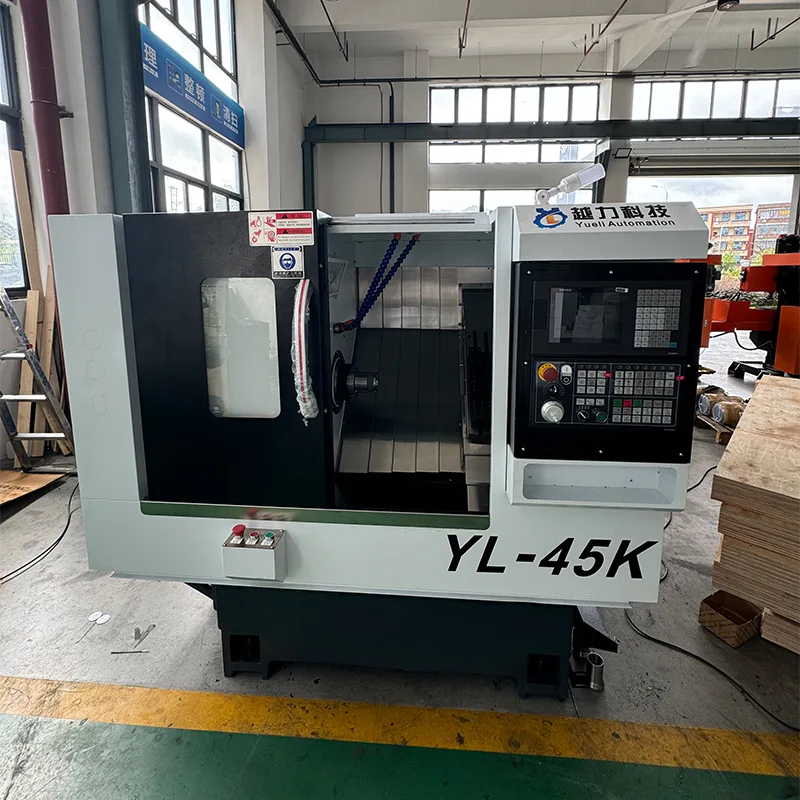

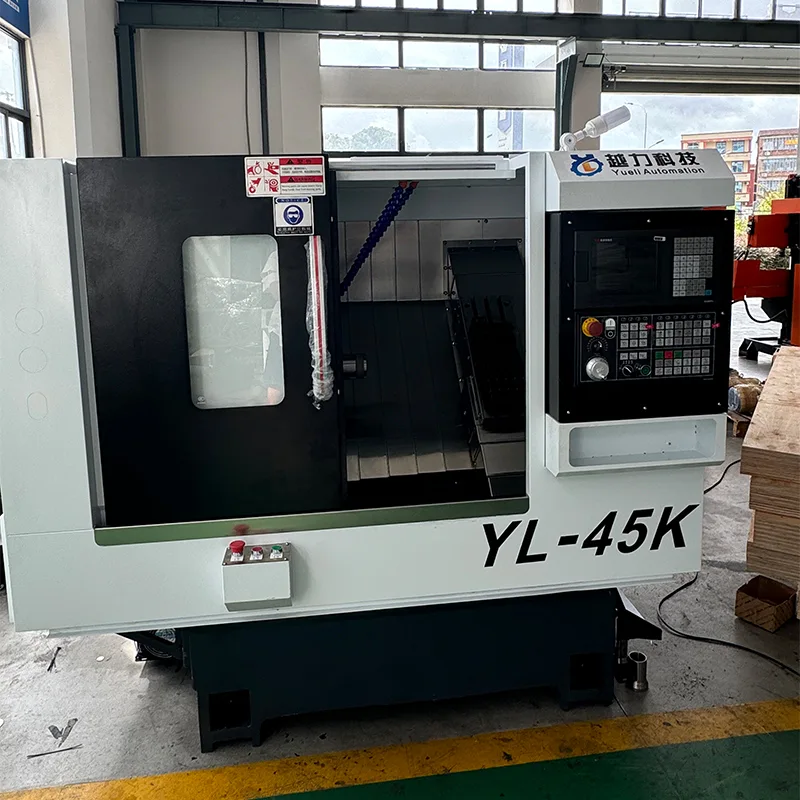

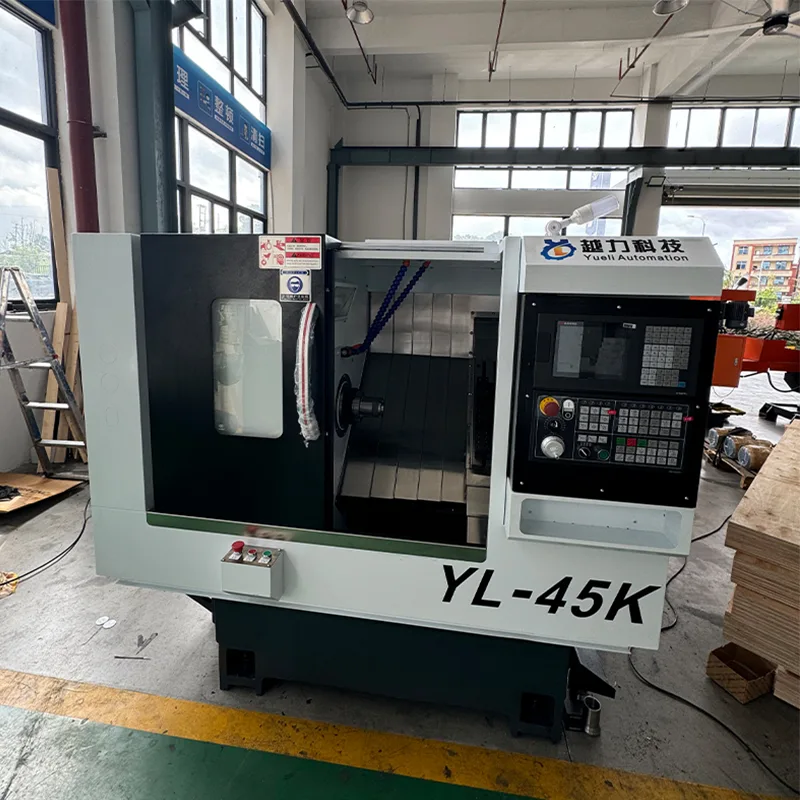

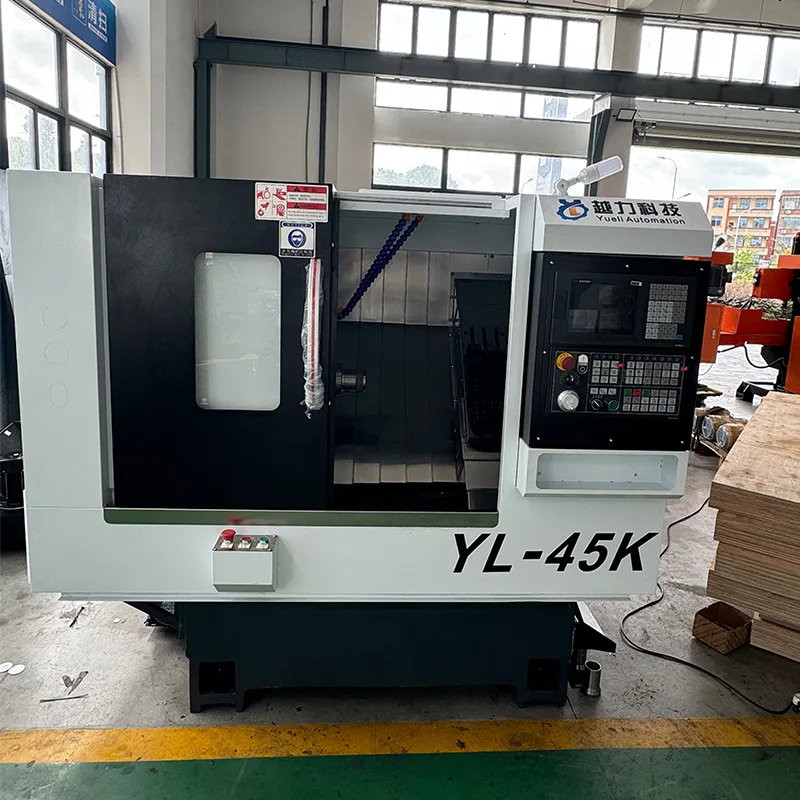

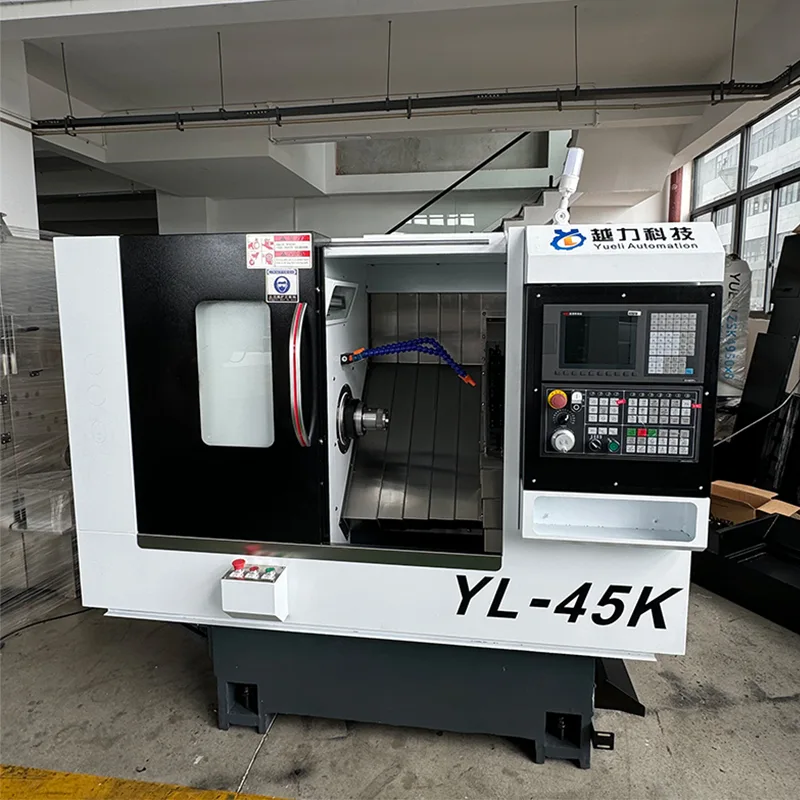

Il tornio a letto inclinato CNC con torretta servo e contropunta idraulica (modello YL-46K) è un tornio di precisione prodotto da Quanzhou Yueli Automation Equipment Co., Ltd. Il design del letto inclinato a 30 gradi fornisce rigidità ed efficiente rimozione dei trucioli durante le operazioni di taglio pesanti. Dotata del sistema CNC FANUC Oi-TF PLUS (5), viti a sfere di precisione giapponesi THK da 32 mm e guide a rulli lineari da 30 mm, la macchina offre precisione costante e stabilità a lungo termine. Il motore mandrino Huahong da 7,5 kW offre una gamma di velocità da 0 a 5000 giri/min. La contropunta idraulica con cono MT4 e corsa di 500 mm supporta il bloccaggio stabile del pezzo, mentre la servotorretta da 63 consente il cambio utensile automatizzato per una migliore efficienza produttiva.

Caratteristiche principali

Il tornio CNC a banco inclinato con torretta servo e contropunta idraulica offre le seguenti caratteristiche principali.

· Design del letto inclinato: letto inclinato di 30 gradi per una maggiore rigidità e un efficace deflusso dei trucioli durante la lavorazione.

· Mandrino ad alta precisione: gruppo mandrino di precisione del tipo a cartuccia con cuscinetti NSK giapponesi. Mandrino modello A2-5 con diametro 170 mm.

· Guide Premium: guide a rulli lineari di precisione Giappone THK 30 mm. Asse X con 4 blocchi standard, asse Z con 4 blocchi estesi.

· Viti a ricircolo di sfere di precisione: viti a ricircolo di sfere giapponesi THK da 32 mm con passo di 10 mm per entrambi gli assi X e Z.

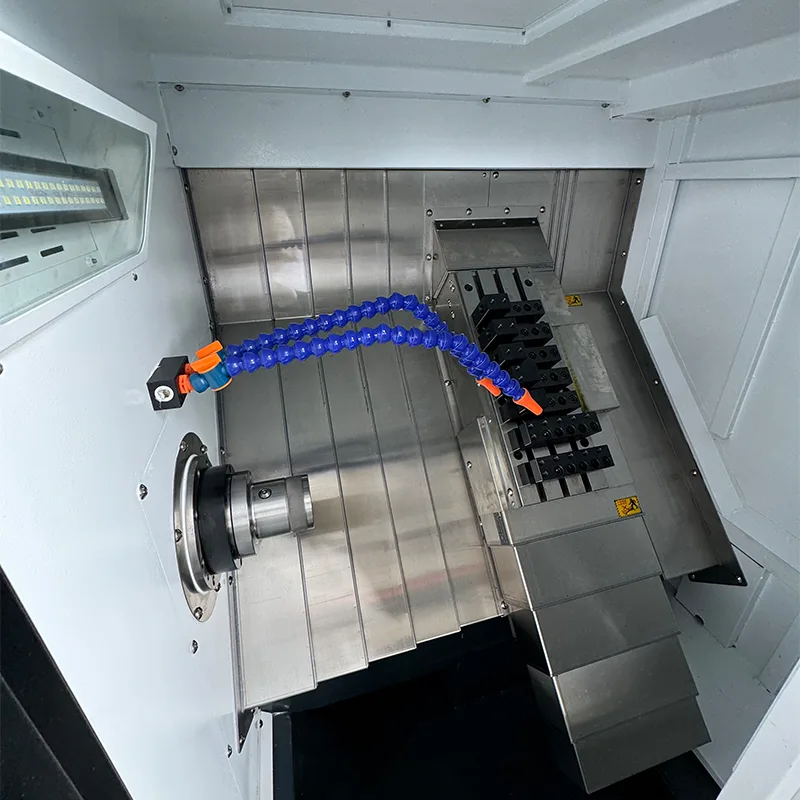

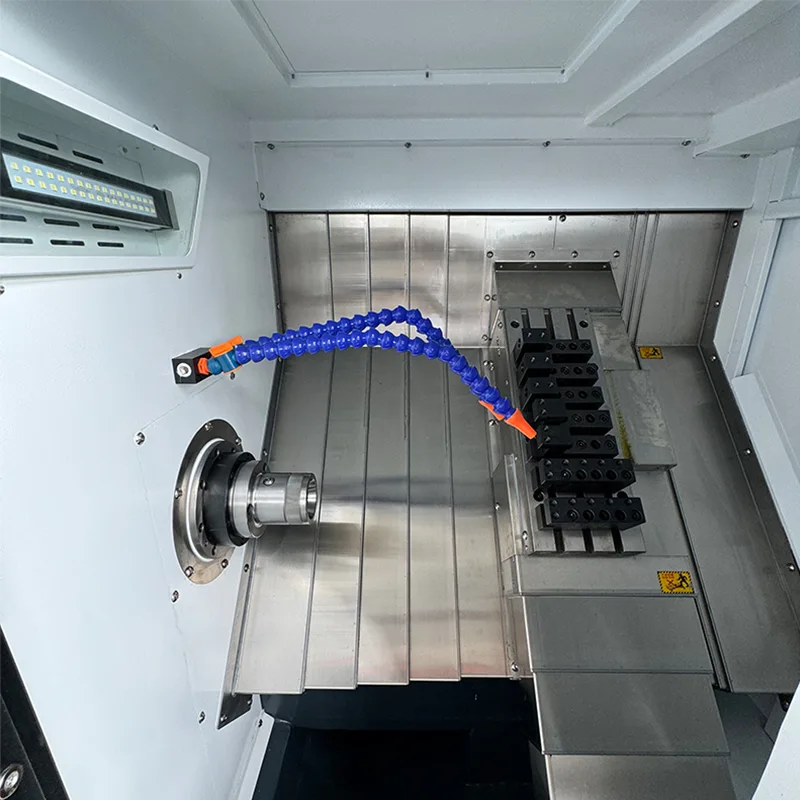

· Servotorretta: 63 servotorrette per un posizionamento rapido e accurato degli utensili.

· Contropunta idraulica: contropunta a guida lineare con propulsione idraulica. Corsa della contropunta 500 mm con cono MT4.

· Sistema di azionamento del motore: motore mandrino principale con azionamento a cinghia, servomotori X e Z con collegamento ad azionamento diretto.

Specifiche tecniche

La tabella seguente elenca i parametri tecnici completi del tornio CNC a banco inclinato con servotorretta e contropunta idraulica.

Configurazione della macchina

Il tornio CNC a banco inclinato con torretta servo e contropunta idraulica è costruito con i seguenti componenti e marchi principali.

· Sistema CNC: FANUC Oi-TF PLUS (5) con servomotori e azionamenti FANUC X/Z.

· Motore mandrino: Huahong 7,5KW.

· Viti a ricircolo di sfere: viti a ricircolo di sfere di precisione giapponesi THK 32 mm.

· Guide a rulli lineari: guide a rulli di precisione Giappone THK 30 mm.

· Gruppo mandrino: tipo di precisione a cartuccia con cuscinetti NSK giapponesi.

· Cilindro rotante idraulico: Taiwan.

· Stazione idraulica: Taiwan.

· Testata motrice: 3 stazioni, 11,4N.

· Pompa del liquido di raffreddamento: 750 W.

Accessori standard

Ogni tornio CNC a letto inclinato con servotorretta e contropunta idraulica viene fornito con i seguenti accessori.

· Pinza a molla per il materiale di bloccaggio – 1 pezzo incluso.

· Portautensili di tornitura – 3 pezzi.

· Portautensili di foratura – 2 pezzi.

· Barre per utensili di foratura – Barra di prolunga ER20A, 2 pezzi.

· Set di chiavi esagonali – 1 set.

Applicazioni e vantaggi

Il tornio CNC a banco inclinato con torretta servo e contropunta idraulica è adatto per un'ampia gamma di applicazioni di tornitura.

· Capacità di lavorazione: diametro massimo di tornitura 375 mm, lunghezza massima di lavorazione 380 mm con mandrino. Gestisce una varietà di materiali tra cui acciaio, acciaio inossidabile e metalli non ferrosi.

· Efficienza produttiva: la torretta servocomandata da 63 mm consente una rapida indicizzazione degli utensili, riducendo i tempi di impostazione e aumentando la produttività per la produzione in lotti.

· Precisione e stabilità: le guide e le viti a ricircolo di sfere Japan THK, combinate con il controllo CNC FANUC, garantiscono precisione e ripetibilità costanti.

· Supporto del pezzo: la contropunta idraulica con corsa di 500 mm e cono MT4 fornisce un bloccaggio sicuro per pezzi più lunghi.

· Costruzione rigida: il piano inclinato a 30 gradi con guide a rulli per carichi pesanti supporta operazioni di taglio pesanti e stabili.

Produzione e garanzia della qualità

Il tornio CNC a banco inclinato con servotorretta e contropunta idraulica è prodotto secondo rigorosi standard di controllo qualità.

· Tutti i componenti chiave provengono da marchi affermati tra cui FANUC, Japan THK, Japan NSK e Huahong.

· Processi di assemblaggio di precisione per viti a ricircolo di sfere, guide lineari e mandrini.

· Ispezione e test rigorosi prima della consegna per garantire la precisione e l'affidabilità della macchina.

· Supportato da oltre dieci anni di esperienza nella produzione e supporto tecnico professionale.

Domande frequenti

Quale sistema CNC viene utilizzato su questo tornio a banco inclinato?

La macchina utilizza il sistema CNC FANUC Oi-TF PLUS (5) con servomotori e azionamenti FANUC per gli assi X e Z.

Quali sono le corse degli assi di questo tornio CNC?

La corsa dell'asse X è di 200 mm e la corsa dell'asse Z è di 460 mm.

Qual è la velocità del mandrino e la potenza del motore?

La velocità del mandrino varia da 0 a 5000 giri/min, alimentata da un motore mandrino Huahong da 7,5 kW.

Che tipo di guide e viti a ricircolo di sfere vengono utilizzate?

La macchina utilizza viti a ricircolo di sfere di precisione giapponesi THK da 32 mm e guide a rulli lineari di precisione da 30 mm.

Qual è il peso e le dimensioni complessive della macchina?

Le dimensioni della macchina sono 1875×1021×1263 mm e il peso è di circa 1,8 tonnellate.
