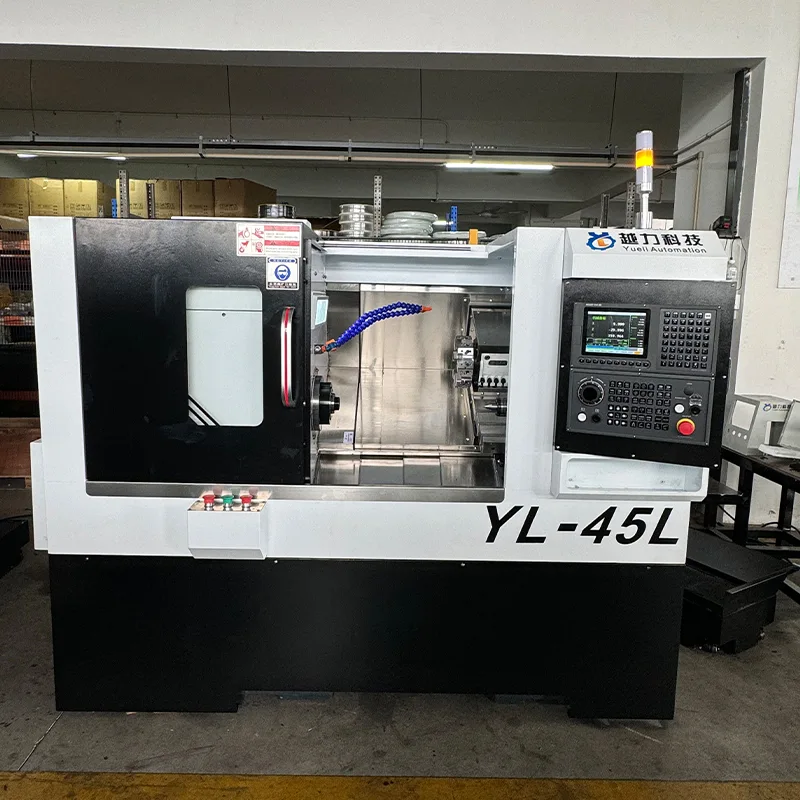

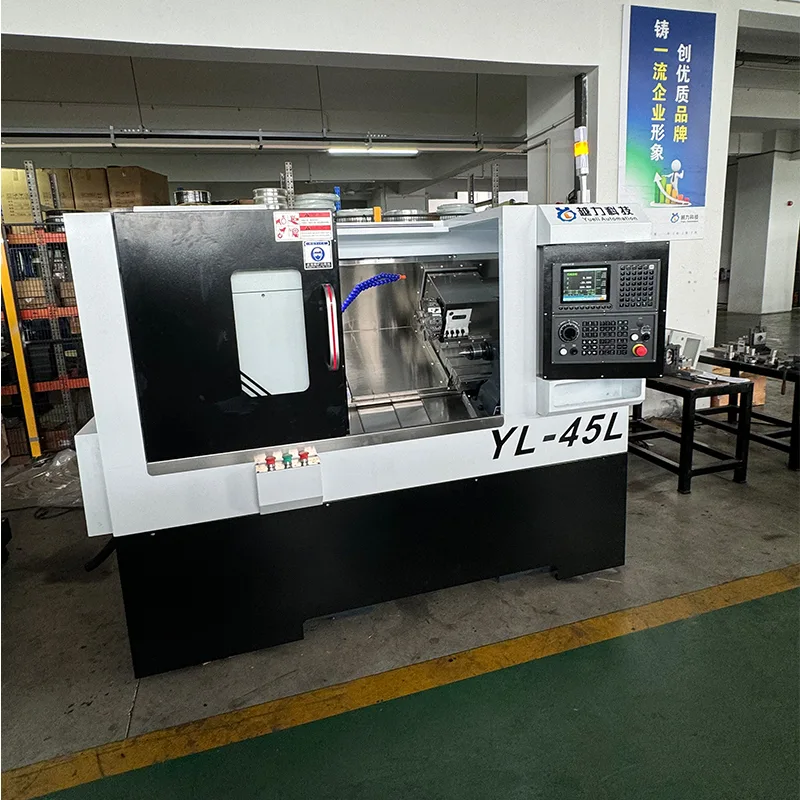

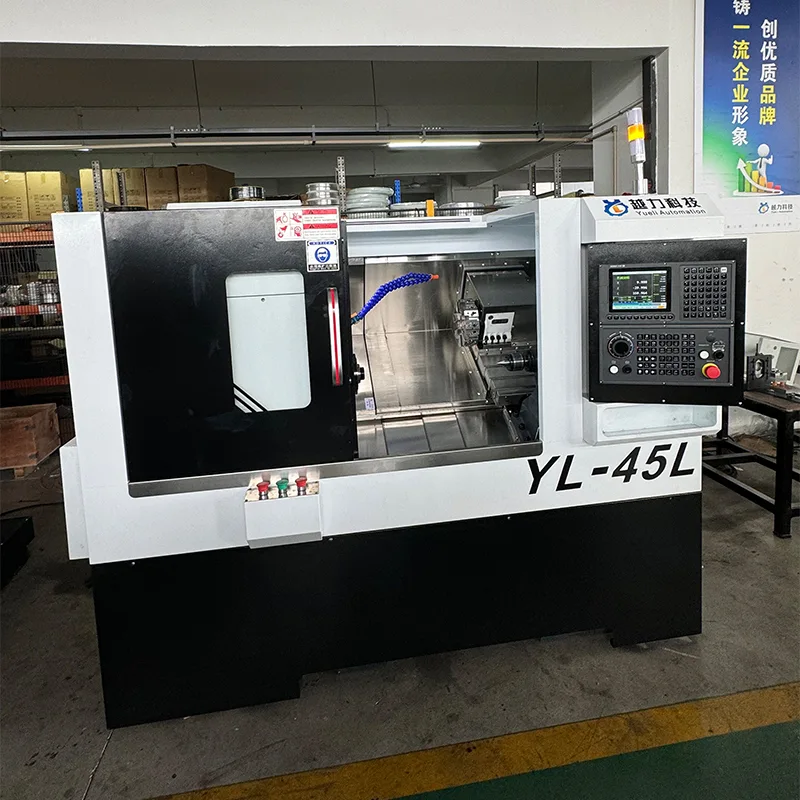

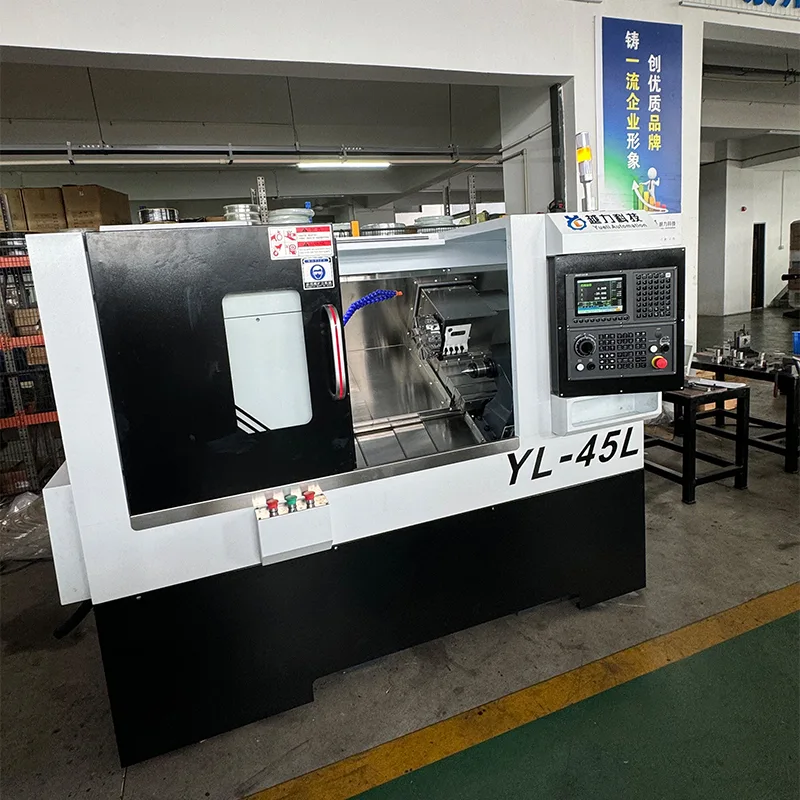

Tornio CNC a letto inclinato con torretta servo e contropunta

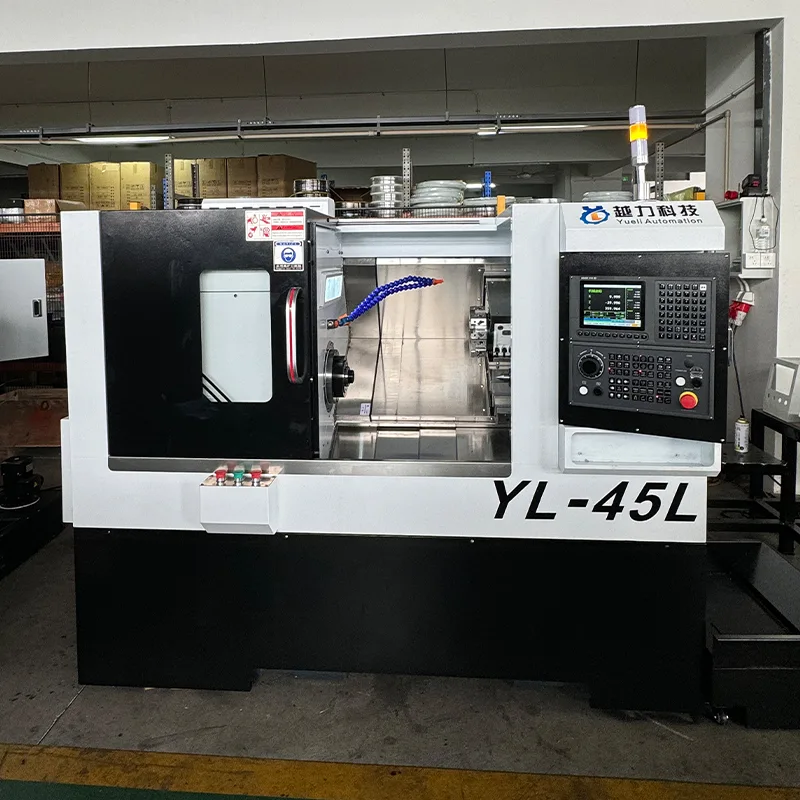

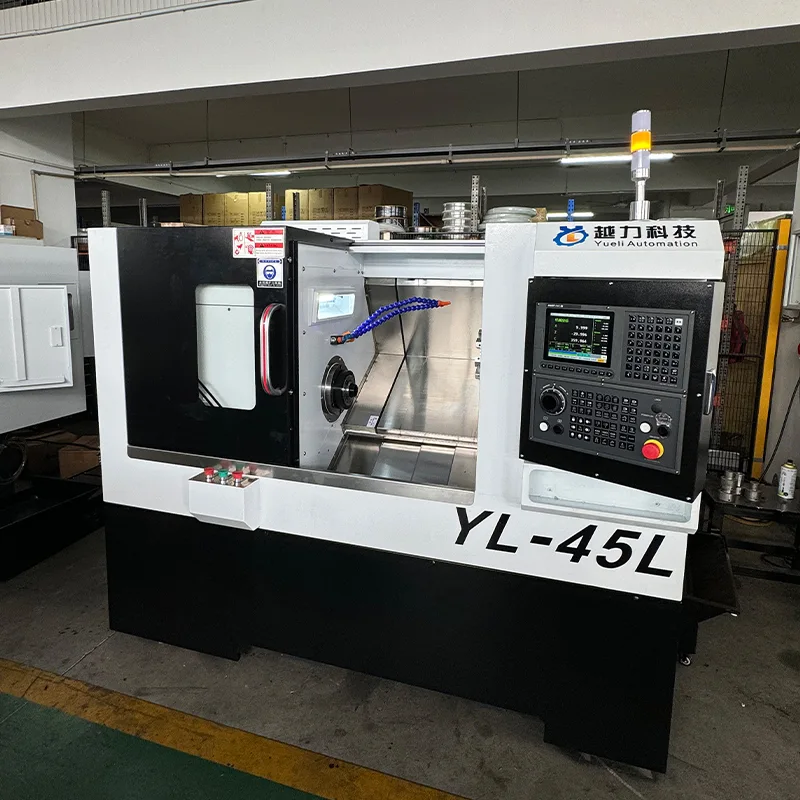

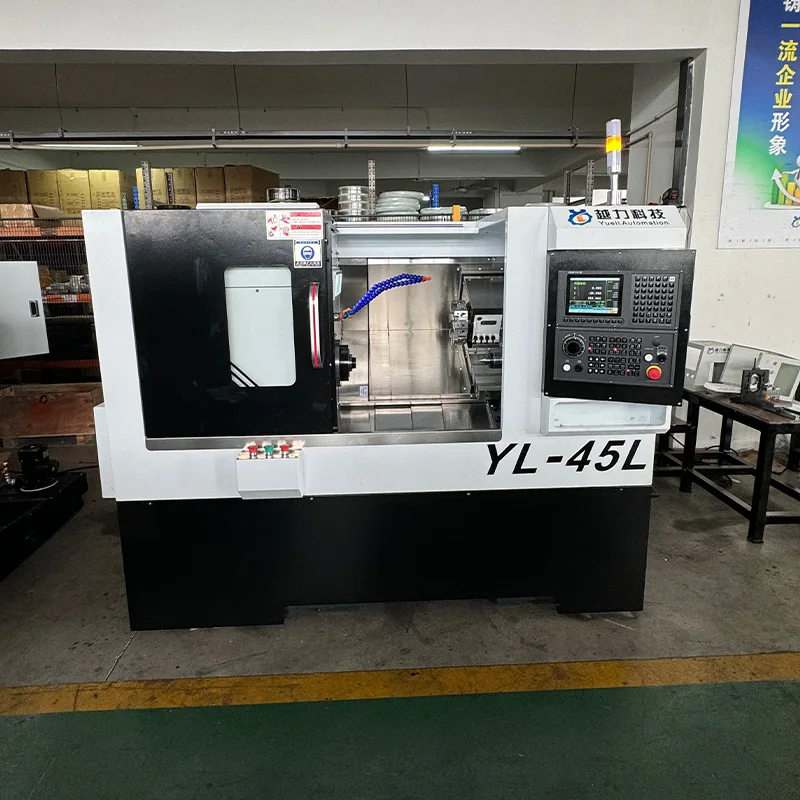

Il tornio CNC a letto inclinato con servotorretta e contropunta (modello YL-45L) è prodotto da Quanzhou Yueli Automation Equipment Co., Ltd. La macchina presenta un design a letto inclinato di 30 gradi con una torretta servo da 63 per gli utensili. È dotato di sistema CNC FANUC Oi-TF PLUS (5), viti a ricircolo di sfere di precisione Giappone THK da 32 mm e guide a rulli lineari di precisione da 30 mm, che forniscono prestazioni di lavorazione stabili e precise. La velocità del mandrino varia da 0 a 5000 giri/min con un motore mandrino Huahong da 7,5 kW. La macchina è dotata di una contropunta a guida lineare con propulsione idraulica, la corsa della contropunta è di 500 mm e il cono della contropunta è MT4. Il diametro massimo di tornitura è 375 mm e la lunghezza massima di lavorazione è 380 mm con mandrino.

Specifiche tecniche

I seguenti parametri tecnici si applicano al tornio CNC a banco inclinato con servotorretta e contropunta.

Configurazione principale

Il tornio CNC a letto inclinato con servotorretta e contropunta è dotato dei seguenti componenti chiave.

Accessori standard

I seguenti accessori sono inclusi con il tornio CNC a letto inclinato con torretta servo e contropunta.

Struttura della macchina e caratteristiche principali

Il tornio CNC a letto inclinato con servotorretta e contropunta incorpora le seguenti caratteristiche strutturali e prestazionali.

· Letto: design del letto inclinato a 30 gradi per rigidità ed efficiente deflusso dei trucioli.

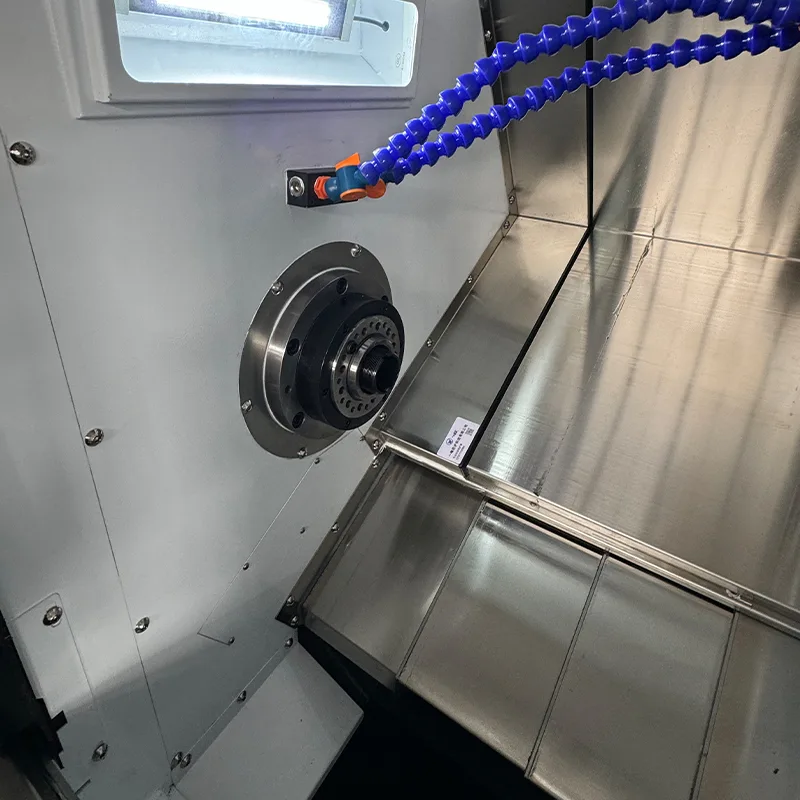

· Mandrino: gruppo mandrino di precisione a cartuccia con cuscinetti NSK giapponesi. Mandrino modello A2-5 con diametro 170 mm. Intervallo di velocità 0-5000 giri/min.

· Guide: guide a rulli lineari di precisione Giappone THK 30 mm. Asse X con 4 blocchi standard, asse Z con 4 blocchi estesi.

· Viti a ricircolo di sfere: viti a ricircolo di sfere di precisione giapponesi THK da 32 mm con passo di 10 mm per entrambi gli assi X e Z.

· Attrezzaggio: torretta da 63 servo per cambio utensile automatico.

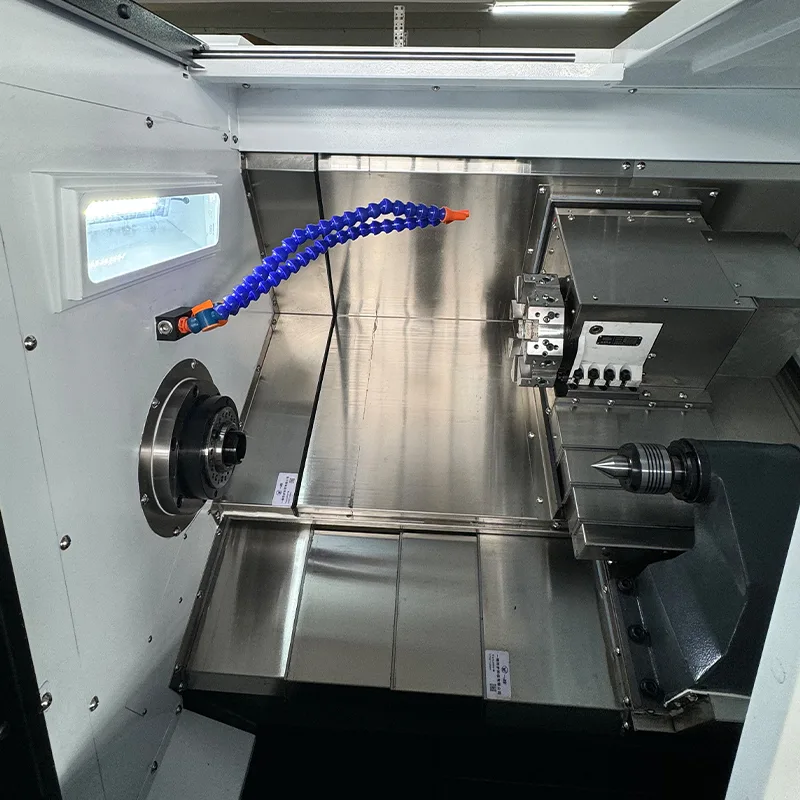

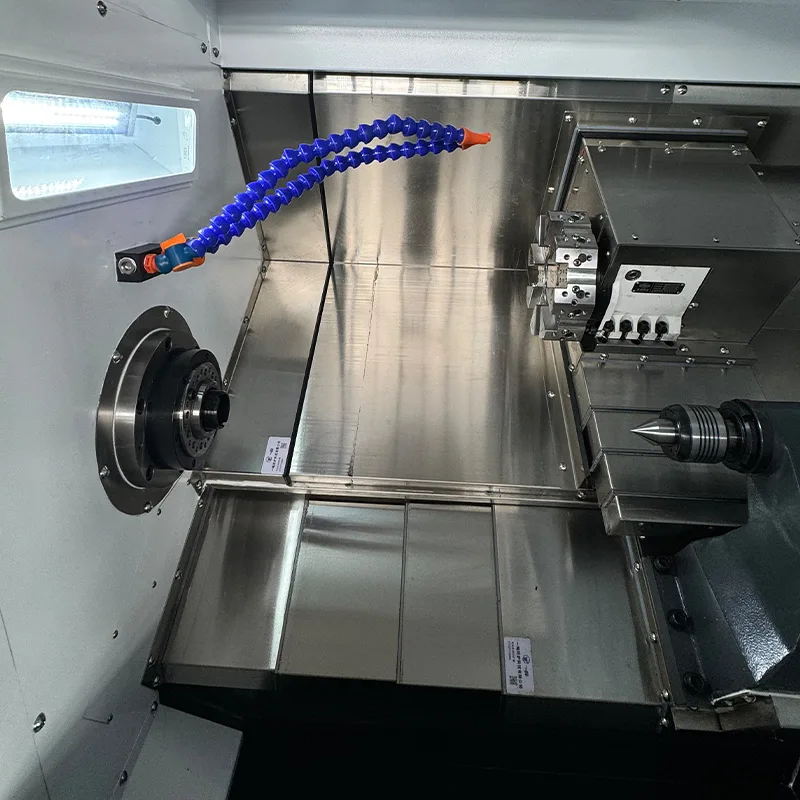

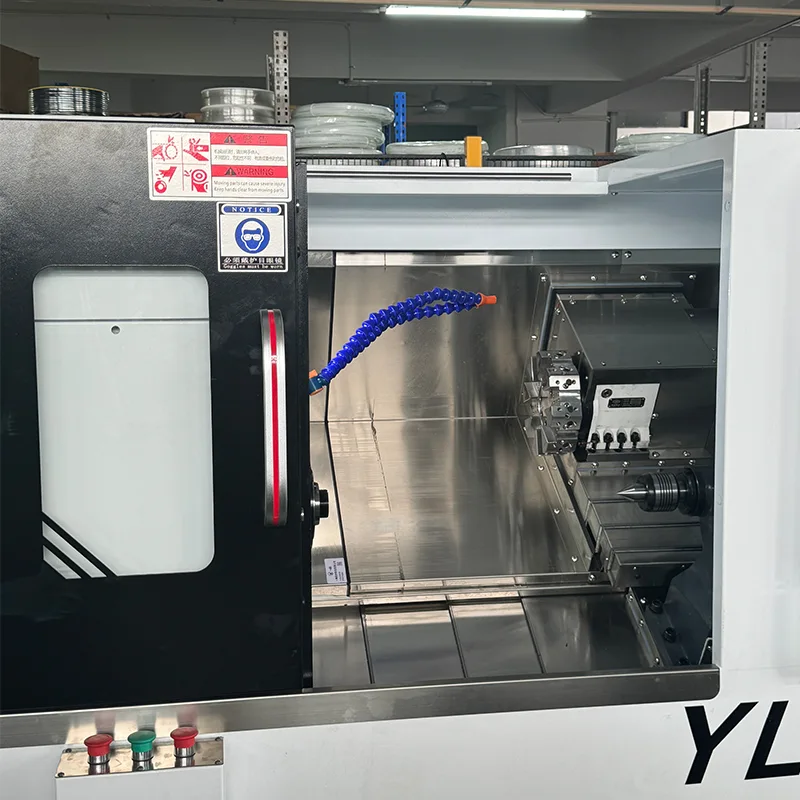

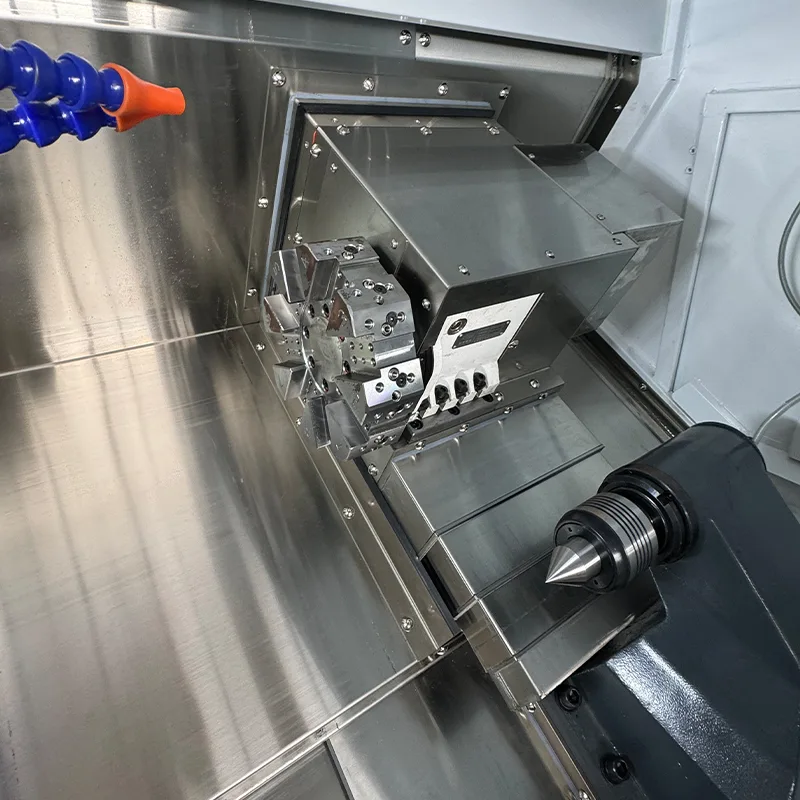

· Contropunta: contropunta a guida lineare con propulsione idraulica. Corsa della contropunta 500mm. Cono contropunta MT4.

· Collegamenti motore: Motore principale con trasmissione a cinghia, motori X e Z con trasmissione diretta.

Informazioni sull'ordinazione

I seguenti dettagli sui prezzi e sull'ordinazione si applicano al tornio CNC a banco inclinato con torretta servo e contropunta.

· Nome del prodotto: Tornio CNC a letto inclinato (tipo torretta portautensili)

· Modello: YL-45L

· Termini di pagamento: acconto del 30%, saldo prima della spedizione

· Garanzia: 1 anno per le parti (danni causati dall'uomo esclusi)

· Tasse: 13% IVA inclusa

· Trasporto: Incluso

Domande frequenti

Qual è il sistema di controllo di questo tornio CNC a letto inclinato?

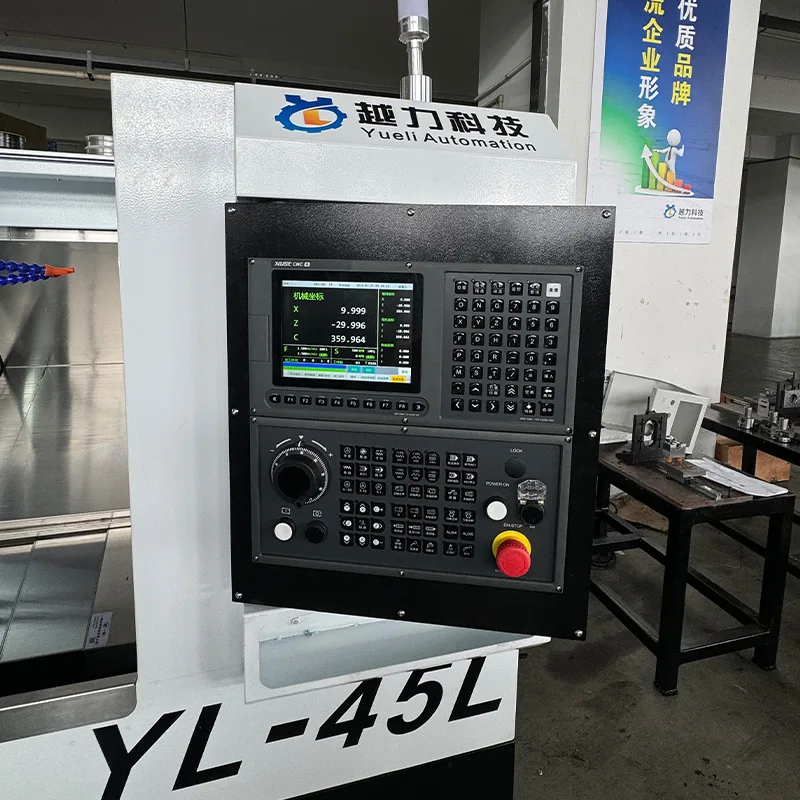

Il tornio CNC a banco inclinato utilizza il sistema CNC FANUC Oi-TF PLUS (5) con servomotori e azionamenti FANUC per gli assi X e Z.

Quali sono le corse degli assi X e Z di questa macchina?

La corsa dell'asse X è di 200 mm e la corsa dell'asse Z è di 460 mm. Qual è la velocità del mandrino e la potenza del motore del mandrino?

L'intervallo di velocità del mandrino è compreso tra 0 e 5000 giri/min e la potenza del motore del mandrino è di 7,5 kW di Huahong.

Che tipo di basamento e attrezzature ha questa macchina?

La macchina è dotata di un banco inclinato di 30 gradi con una torretta servo 63 per il cambio automatico degli utensili.

Quali sono le specifiche delle guide e delle viti a ricircolo di sfere?

Gli assi X e Z utilizzano viti a ricircolo di sfere di precisione da 32 mm e guide a rulli lineari di precisione da 30 mm, entrambe dal Giappone THK.

Qual è il peso e le dimensioni di questo tornio CNC?

Le dimensioni della macchina sono 1875×1021×1263 mm e il peso è di circa 1,8 tonnellate.

Che tipo di contropunta ha la macchina?

La macchina è dotata di una contropunta a guida lineare con propulsione idraulica, la corsa della contropunta è di 500 mm e il cono della contropunta è MT4.
