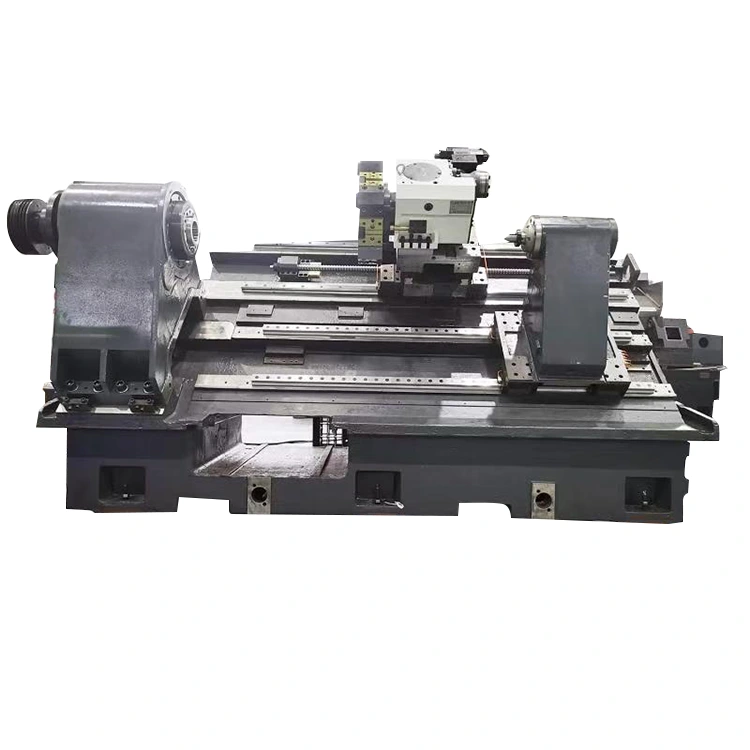

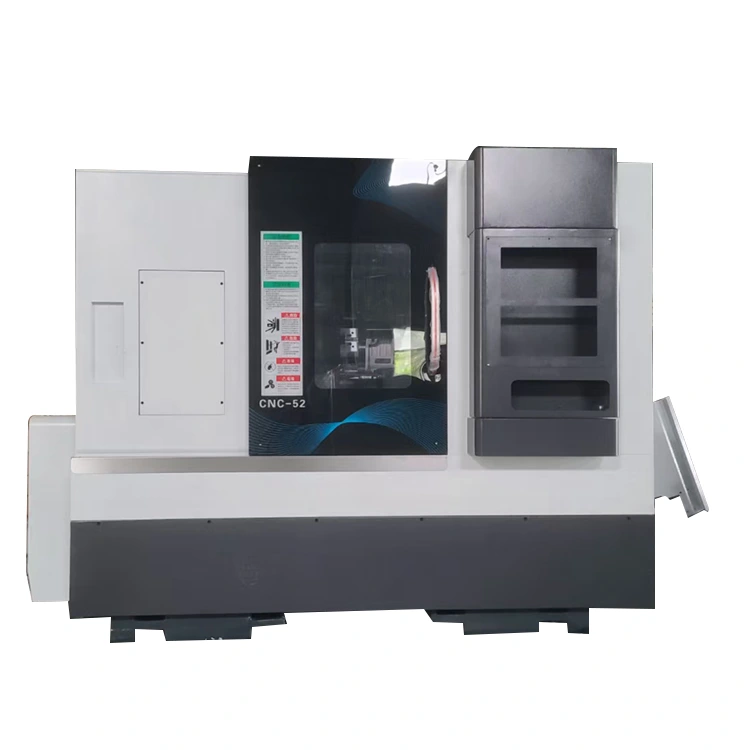

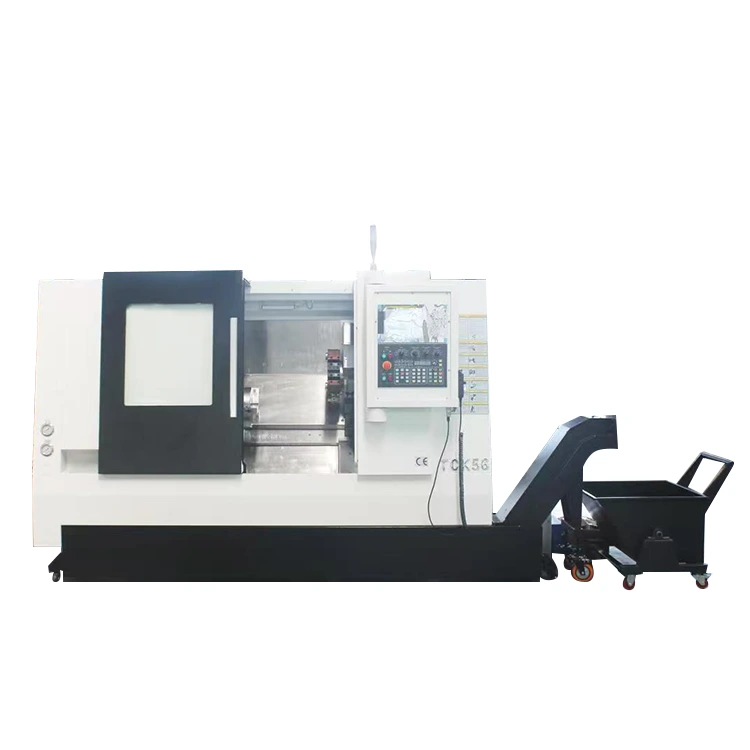

Centro di tornitura-fresatura CNC con contropunta

NO.NomeUnitàSpecOsservazione1Dimensioni del piano del tavolo scorrevolemm450*340 2Corsa massima dell'asse zmm600 3Corsa massima dell'asse Xmm300 4Diametro massimo dell'oscillazionemm650 5Distanza dal mandrino al piano del tavolo scorrevolemm170 6Distanza dal centro del mandrino al s......

Modello:YL-52Y

Invia richiesta

Descrizione del prodotto

NO.	Nome	Unità	Spec	Osservazione
1	Dimensioni del piano del tavolo scorrevole	mm	450*340
2	Corsa massima dell'asse z	mm	600
3	Corsa massima dell'asse X	mm	300
4	Diametro massimo dell'oscillazione	mm	650
5	Distanza dal mandrino al piano del tavolo scorrevole	mm	170
6	Distanza dal centro del mandrino al suolo	mm	1100
7	Lunghezza massima di lavorazione	mm	475	Prendendo come esempio la torretta motorizzata NF80-170-BMT55-12T
8	Diametro tornibile MAX	mm	500
9	Modello del mandrino (diametro del mandrino)	mm	A2-6（200）
10	Velocità del mandrino	giri al minuto	0-4000
11	Specifiche delle viti a ricircolo di sfere X、Z		3210/4010	Vite a ricircolo di sfere THK giapponese, Classe C3
12	Binario di guida lineare dell'asse X		Taiwan HIWIN roller clss p, misura 35	4 Cursori di tipo standard
13	Binario di guida lineare dell'asse Z		Taiwan HIWIN rullo classe p misura 35	4 cursori: cursori di lunghezza estesa
14	Metodo di connessione del motore X.Z principale		Cinghia di distribuzione/azionamento diretto/azionamento diretto
15	X.Z. Flangia/perno del motore della contropunta	mm	130/110
16	Dimensioni della macchina	mm	241512571270
17	Peso netto della macchina	KG	3800 kg	Con protezione interna ed esterna

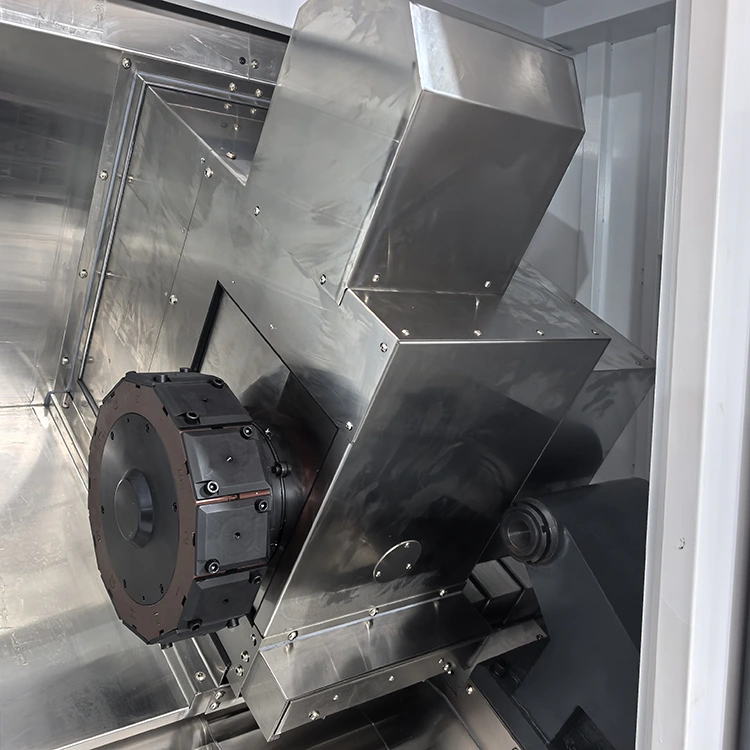

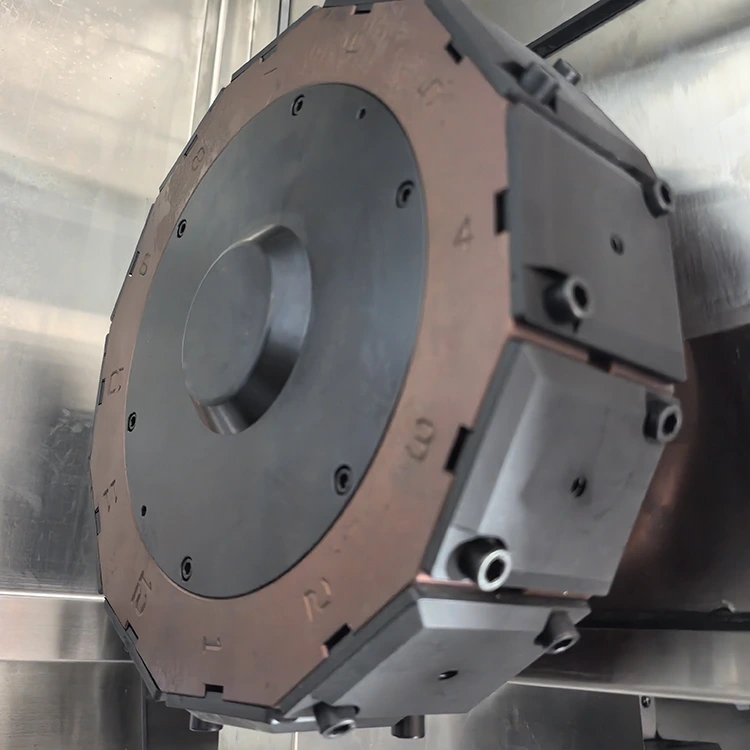

18	Metodo di installazione dello strumento		Torretta motorizzata 170-BMT55
19	Tipologia ed inclinazione del basamento della macchina		Letto inclinato di 30 gradi
20	Contropunta		Contropunta guida lineare
21	Metodo di avanzamento della contropunta		Propulsione idraulica e servopropulsione	Centro contropunta idraulico equipaggiato di serie
22	Corsa massima della contropunta		600
23	Lunghezza minima di proiezione della contropunta		30 mm
24	Modello con contropunta centrale		MT5

Configurazione del modello
Nome	Luogo di provenienza/Spec	Nome	Luogo di origine/Spec
Sistema CNC	TOSSE	Servomotori asse X/Z+azionamenti	Delta
32 Vite a ricircolo di sfere di precisione	THK(Giappone)	Motore mandrino	Huahong 7,5KW
30 Guida lineare a rulli di precisione	HIWIN (Taiwan, Cina)	Cilindro rotante idraulico	TAIWAN
Unità mandrino cilindrica di precisione	Cuscinetti NSK (Giappone)	Freddo	750W
Stazione idraulica	Taiwan	Testa di potere	3 stazioni 11,4N
Accessori casuali
Nome	Modello/Specifiche	Nome	Modello/specifiche
Pinza (per il bloccaggio del materiale)	1 pz (fornito con la macchina）	Portautensili per tornitura Portautensili per foratura	3 pezzi/2 pezzi
Gambo dell'utensile di perforazione	2 aste di prolunga ER20A	Chiave esagonale	1 insieme
