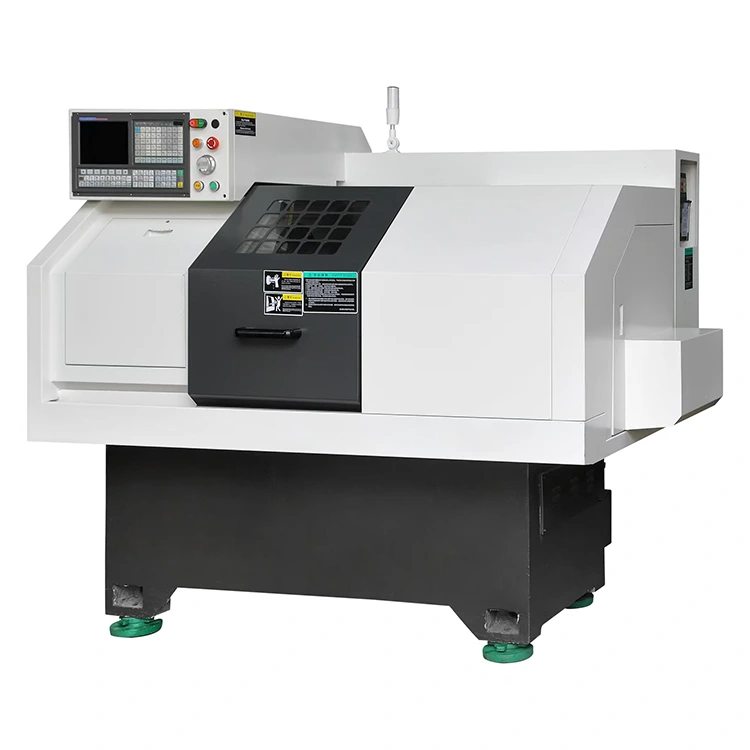

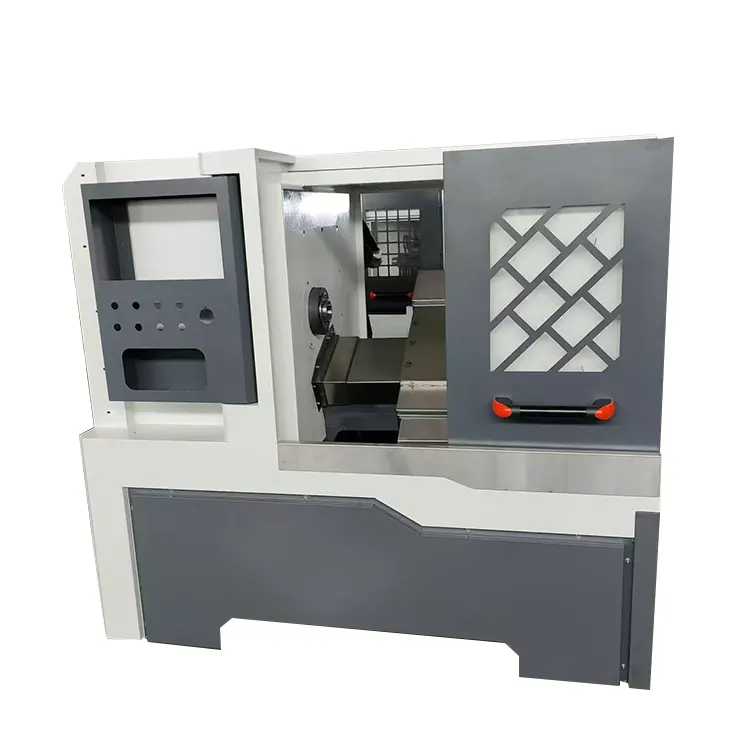

Macchina integrata con traliccio

Cliente

Reza

Citazione n.

YL2025091101

Contatto

Reza

Data della quotazione

2025-9-11

CC.

Validità del preventivo

30 giorni

tel

Tempi di consegna

20 giorni dopo aver ricevuto il deposito

Prezzo

0640 (inclusa testa motrice taglia-mosche e torretta portautensili quadrata)

RMB42000SET

Pagamento

T/T.30% come deposito, 70% pagamento prima della consegna.

Garanzia

Un anno.

Foto

 Nome

 Spec

Capacità di elaborazione

Diametro massimo dell'oscillazione sopra il letto (mm)

280

Diametro massimo di oscillazione sul carrello (Φ/mm)

f160

Lunghezza massima di tornitura (Φ/mm)

280

Diametro massimo di tornitura (Φ/mm)

280

Diametro massimo del foro passante per barra (Φ/mm)

42

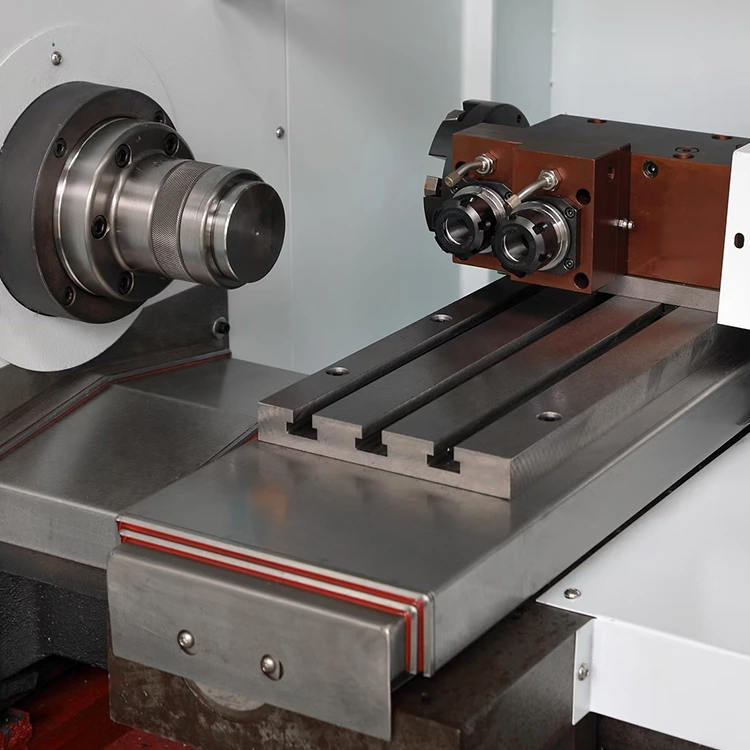

Mandrino

Tipo con naso mandrino (GB 5900.1)

A2-5

 Conicità del foro della camicia del mandrino

21°

GB21°

Diametro del foro passante del mandrino (Φ/mm)

49

 Diametro del foro passante del timone del mandrino

41.5

Filettatura del timone del mandrino

M48×1,5

Intervallo di velocità del mandrino (giri/min)

0-3000（4000）

Configurazione standard: 0-3000 (opzionale: 4000)

 Modalità di cambio marcia del mandrino

32

Mandrino indipendente: 3 anteriori, 2 posteriori

Potenza motore principale (potenza continua) (kW)

4

Potenza motore principale (valore massimo istantaneo) (kW)

4

Velocità di traslazione rapida dell'asse X (m/min)

15

Velocità di traslazione rapida dell'asse Z (m/min)

15

Coppia del servomotore dell'asse X (N·m)

110/6.4

Coppia del servomotore asse Z (N·m)

110/6.4

Corsa dell'asse X (mm)

640

Corsa dell'asse Z (mm)

280

Metodo di connessione del motore dell'asse X e dell'asse Z

 Accoppiamento diretto

Guida dell'asse Z

Z-30-640

Vite a ricircolo di sfere asse Z 30-640 Tipo quadrato

X-Dopo.

X-30-540

Vite a ricircolo di sfere asse X 30-540 di tipo quadrato

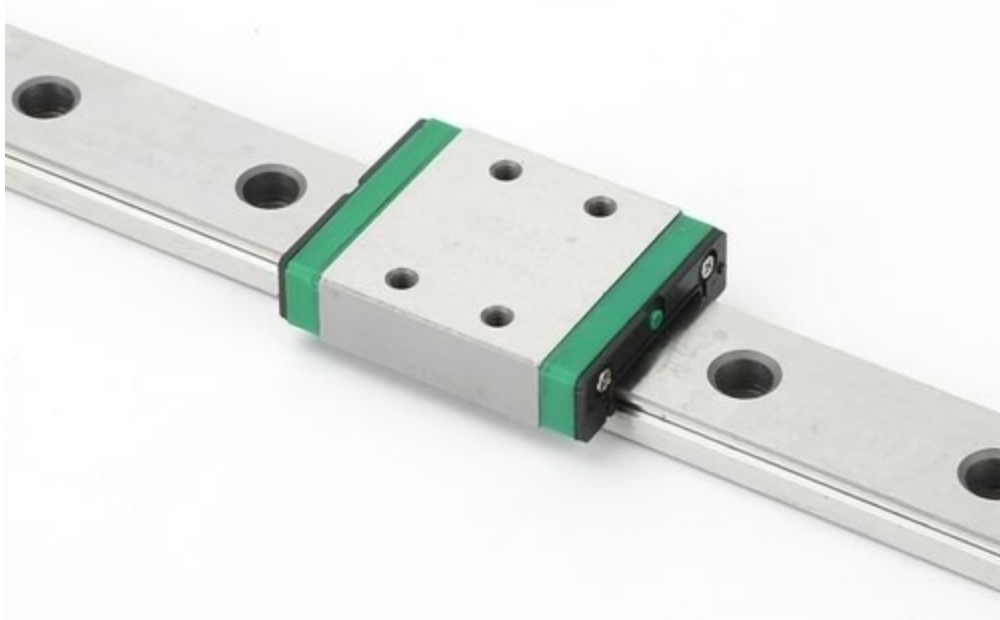

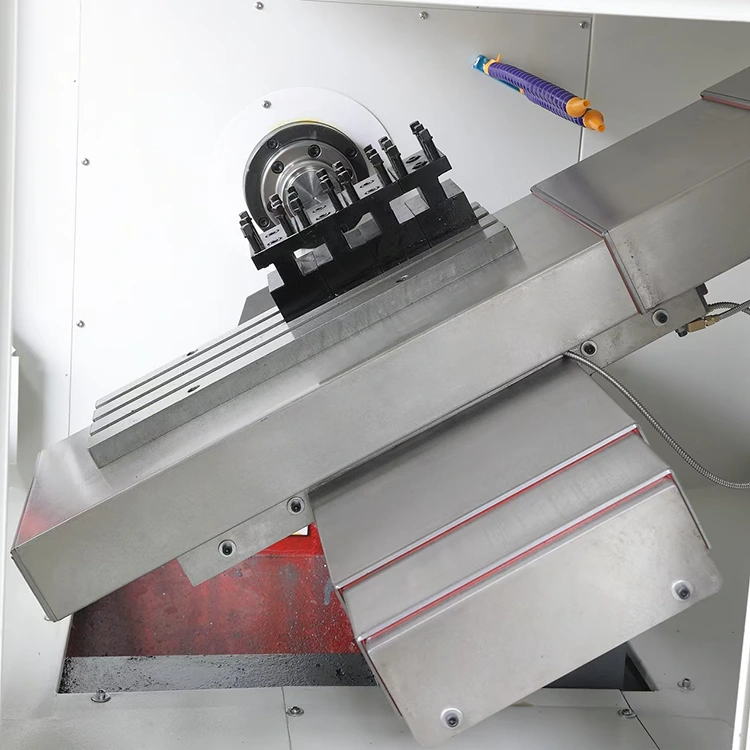

 Tipo di guida

（30FZS）

Guida lineare (30FZS)

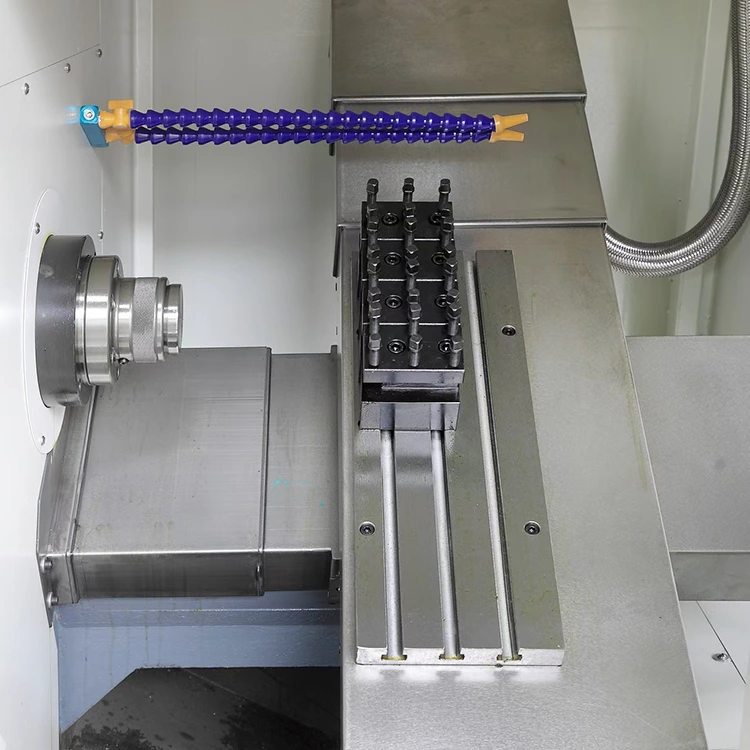

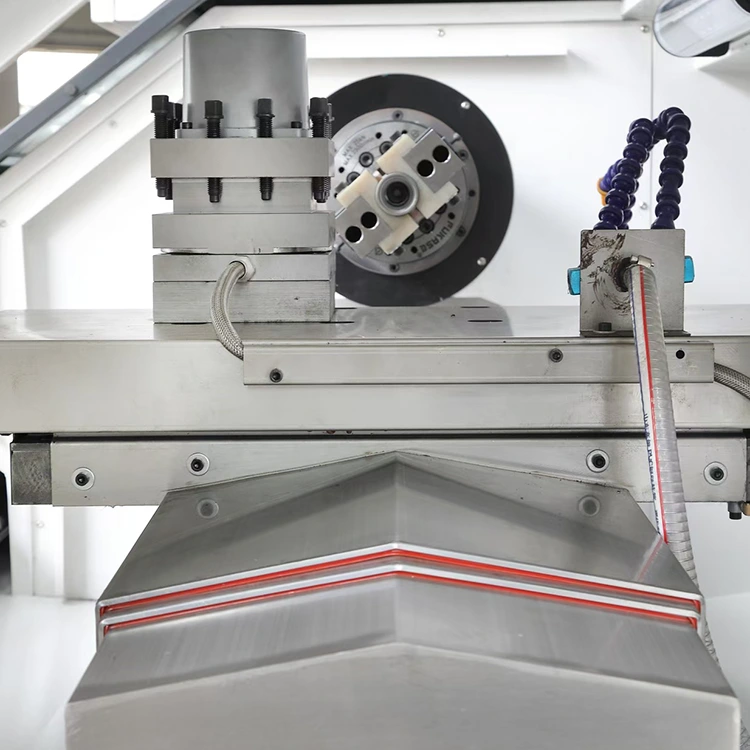

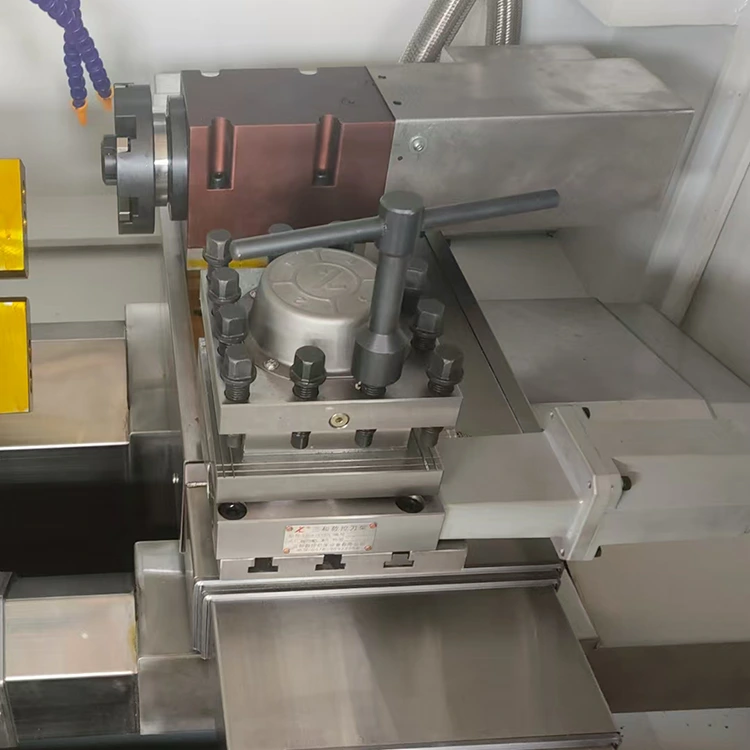

Torretta portautensili

 Tipo di torretta portautensili

6125

 Numero di stazioni utensili

(MM)

Dimensioni dell'utensile (mm)

20*20

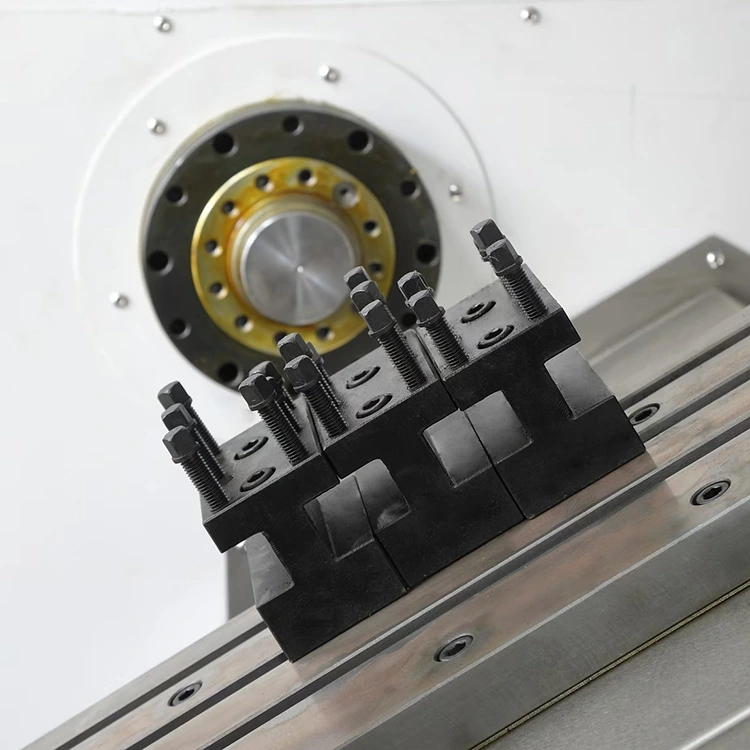

Portautensili fisso (20×20)

Travatura

Corsa standard dell'asse X

2400 mm

Velocità massima dell'asse X

1,5 mm/s

Corsa standard dell'asse Y

650mm

Velocità massima dell'asse Y

1 m/s

Corsa standard dell'asse Z

1000 mm

Velocità massima dell'asse Z

1,5 m/s

 Altezza del vassoio da terra

1100 mm

 Dimensioni del vassoio

550*350 mm

 Numero di vassoi

2

2 foto

 Materiale della capriata

acciaio

 Fine della pinza

，

Bloccaggio pneumatico e rotazione pneumatica

 Modalità di trasmissione

Guida lineare con cremagliera inclinata

 Tensione in ingresso

220 V

 Ingresso della pressione dell'aria

0,5-0,8 pa

Alimentazione elettrica

 Potenza totale nominale

9KW

 Corrente totale nominale

20A

Spec

 Peso della macchina

900 kg

Dimensioni della macchina (L×L×A)

1650×1250×1600mm

altro

 Metodo di serraggio

Diametro del mandrino (opzionale)

 Potenza della pompa dell'acqua

380 V/90 W

Modello con vite a ricircolo di sfere (asse X)

2508

Modello con vite a ricircolo di sfere (asse z)

3208

Tipo di trasportatore di trucioli (acquisto opzionale)

Campo di lavorazione

 Parti di moto e accessori hardware per auto
