Torta di coda della torretta per utensili tornia

Tornio cnc di coda HL-45lNumero di serieProgettoUnitàSpecifiche (dimensioni)Osservazioni1La dimensione del bancone del drag boardmm300*260 2Viaggio dell'asse Z.mm460 3Viaggio dell'asse X.mm200 4Ruota massimamm450 5La distanza dal centro dell'albero principale alla superficie del tav......

Modello:YL-45L

Invia richiesta

Descrizione del prodotto

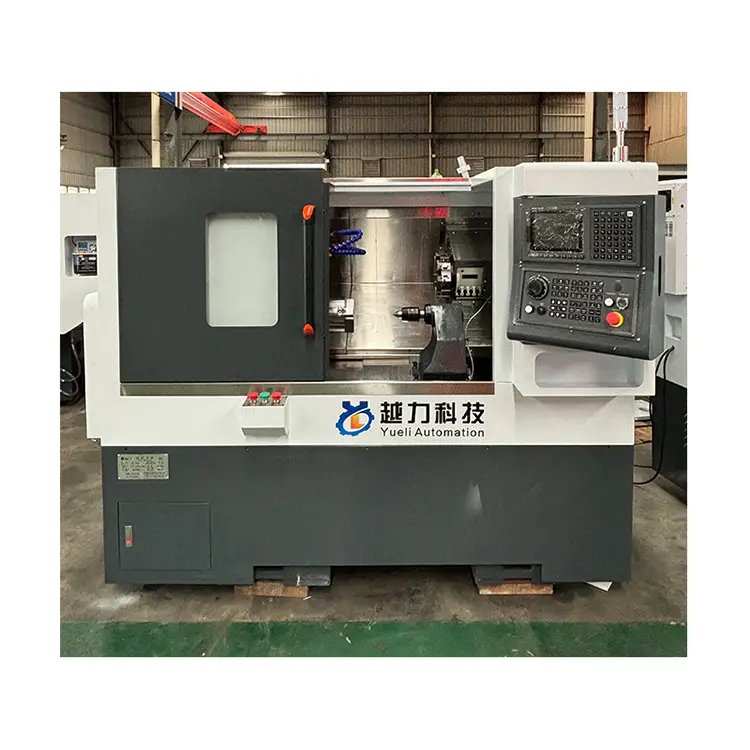

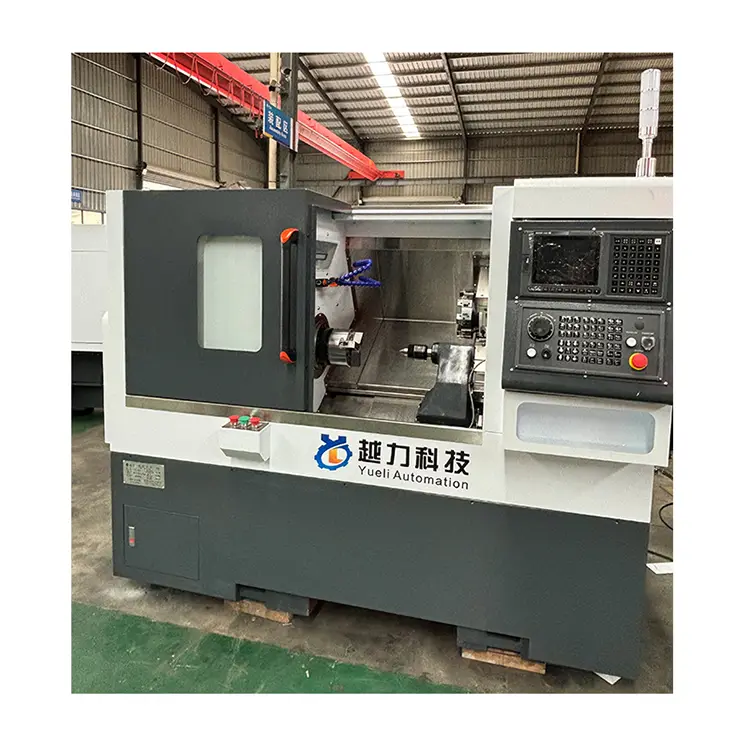

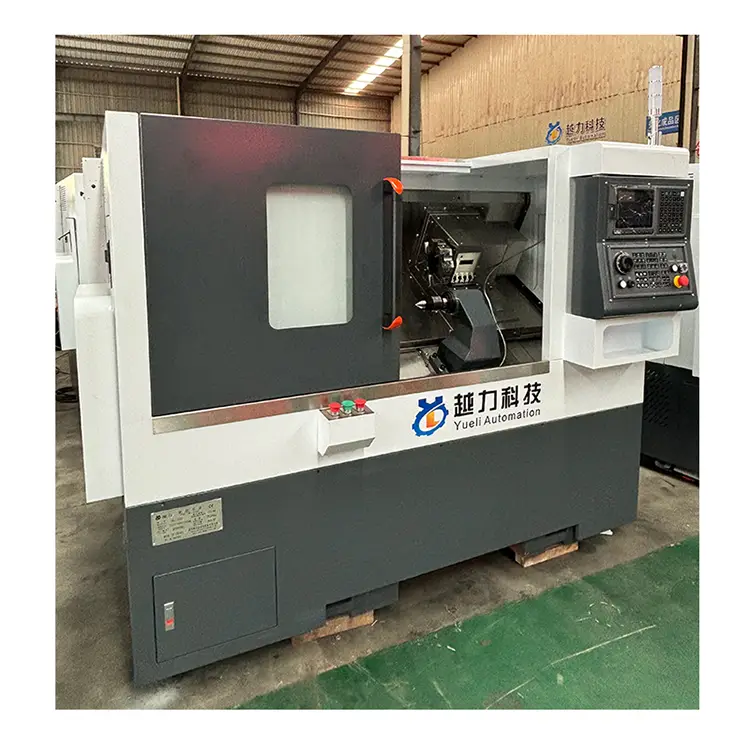

Tornio cnc di coda HL-45l

Numero di serie	Progetto	Unità	Specifiche (dimensioni)	Osservazioni
1	La dimensione del bancone del drag board	mm	300*260
2	Viaggio dell'asse Z.	mm	460
3	Viaggio dell'asse X.	mm	200
4	Ruota massima	mm	450
5	La distanza dal centro dell'albero principale alla superficie del tavolo della piastra di trascinamento	mm	63
6	La distanza da terra al centro dell'albero principale	mm	1050
7	Lunghezza massima di elaborazione	mm	380 (incluso Chuck)	Prendi Acer LQ63/80-220-8T Servo Torret come esempio
8	Diametro massimo di svolta	mm	375	Prendi Acer LQ63/80-220-8T Servo Torret come esempio
9	Modello del mandrino (diametro del mandrino)	mm	A2-5 (170)
10	Velocità del fuso	RPM	0-5000
11	X.Z Specifiche a vite a sfera		3210/3210
12	Specifica della guida di guida X		30 rulli	4 Slider-normal
13	Z Guida Specifica della guida		30 rulli	4 allungamento del dispositivo di scorrimento
14	Metodo di connessione del motore X.Z principale		Sincronizzazione del nastro / connessione diretta / connessione diretta
15	X.Z Flangia del motore/Stop	mm	130/110

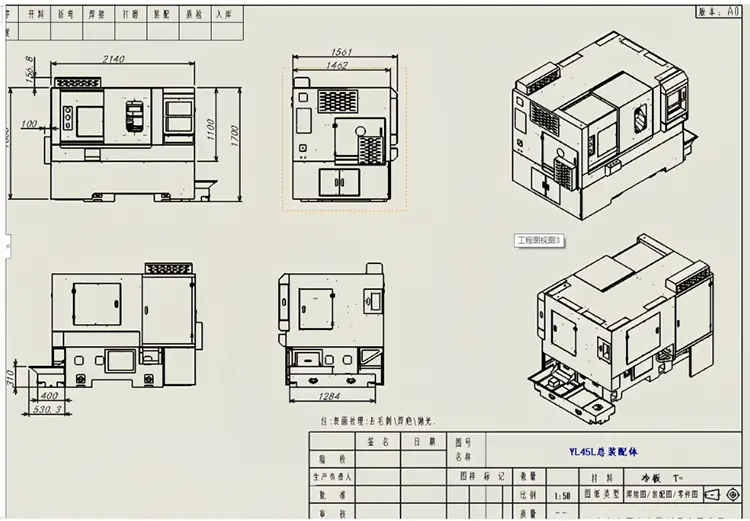

16	Dimensioni della macchina ottica (lunghezza, larghezza, altezza)	mm	187510211263
17	Peso	tonnellata	Circa 1,8 t	Non contiene il mandrino della torre dello strumento di copertura interno ed esterno
18	Metodo di carico del coltello		63 Servo Torret

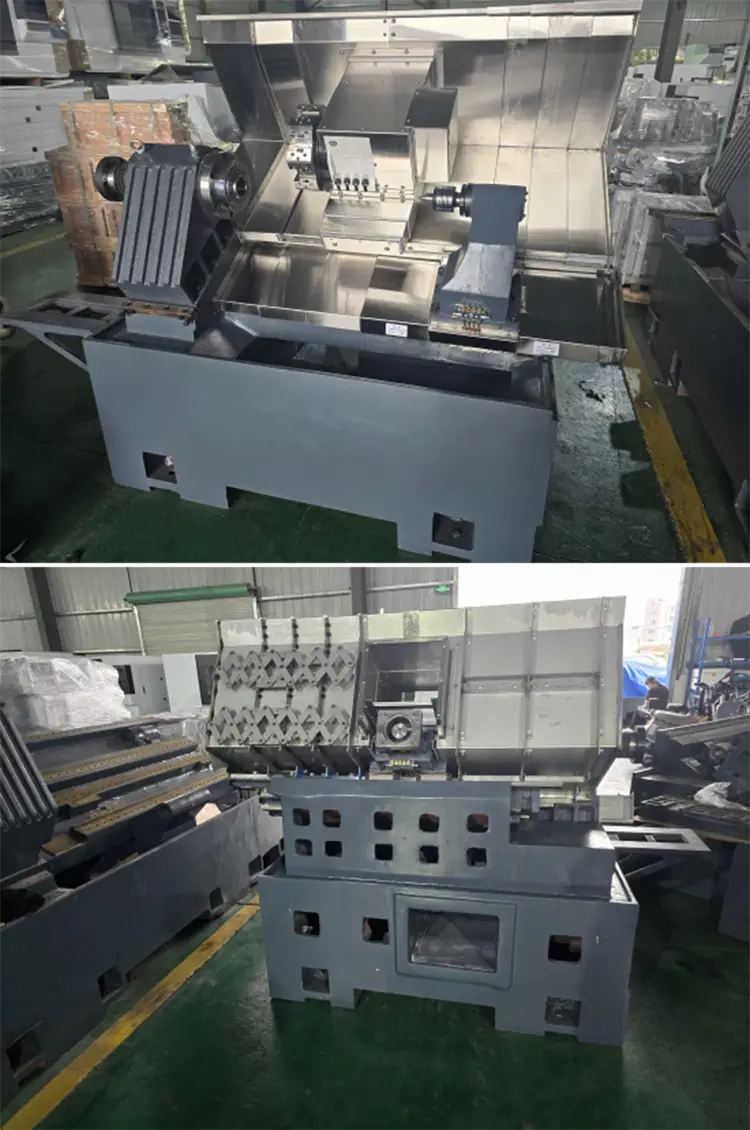

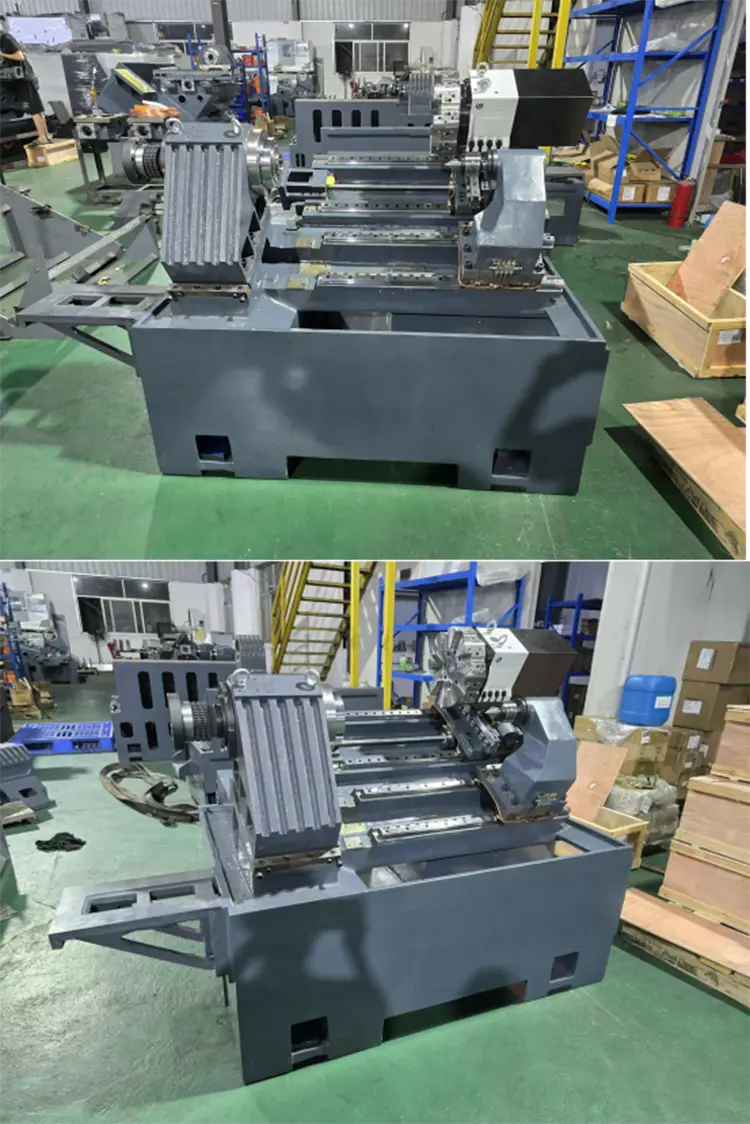

19	La forma e la pendenza del letto		Il letto è inclinato a 30 gradi

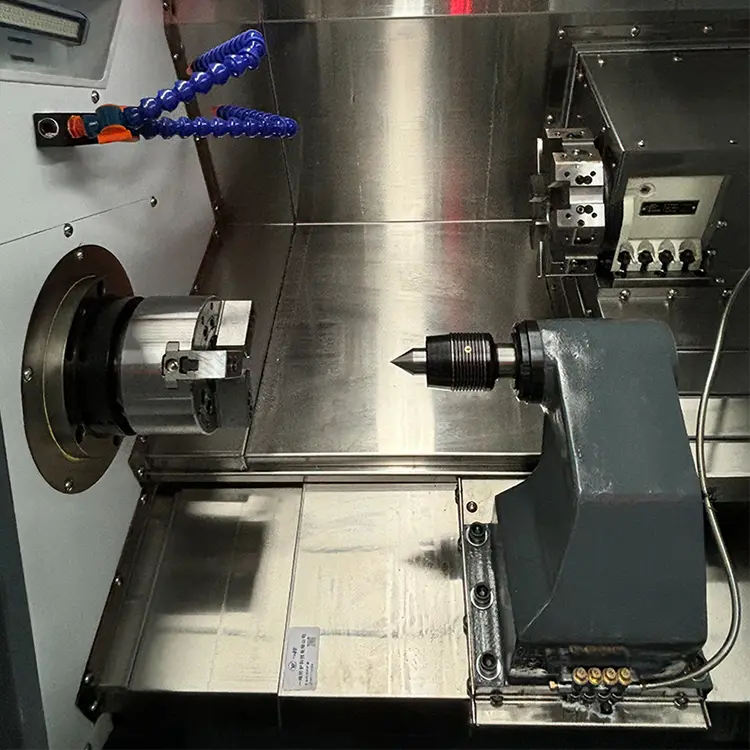

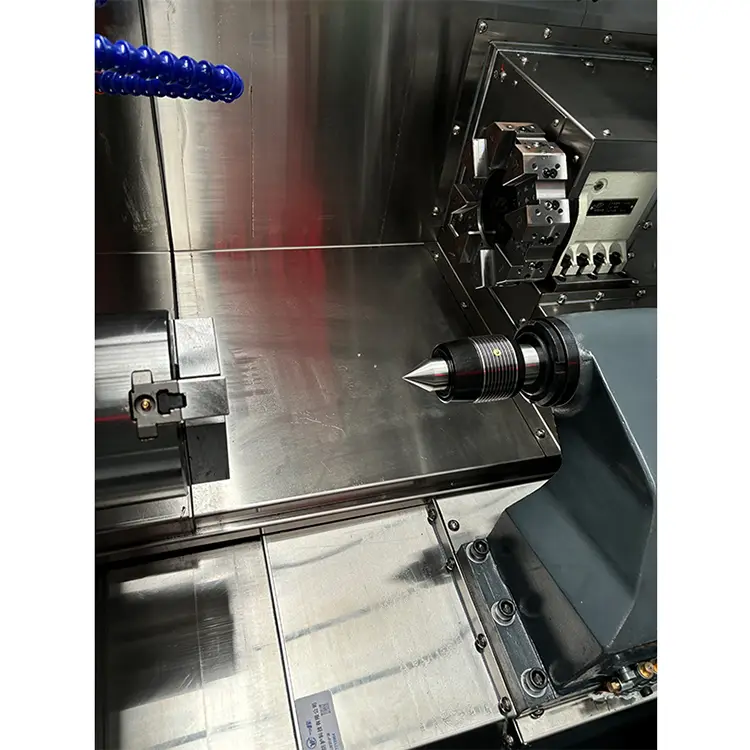

20	Sedile di coda		Sedile della coda a bordo
21	Metodo di propulsione del semi di coda		mangime idraulico
22	Itinerario dei sedili della coda		500
23	Modello di coda		Sparrow 4

Configurazione del modello
nome di una parte	Luogo di origine/specifica	nome di una parte	Luogo di origine/specifica
Sistema di controllo numerico	Fanucoi-Tfplus (5)	Asse X e Z Servo Motor + Drive	Fanucoi
32 vite a sfera di precisione	Giappone THK	Motore dell'albero principale	Huarong 7.5KW
30 Roll rullo lineare di precisione	Giappone THK	Cilindro rotante idraulico	Taiwan
Gruppo mandrino di precisione tubolare	Cuscinetto NSK, Giappone	raffreddamento	750W
Stazione di pressione idraulica	Taiwan	Testa di potenza	3 stazioni di lavoro 11.4n
Appendice casuale
nome di una parte	Modello/Specifica	nome di una parte	Modello/Specifica
Morsetti elastici (per contenere materiali)	1 (casuale)	Porta dell'auto per utensili, portafoncio	Porta degli utensili per auto 3, due titolari di attrezzi di perforazione
Tubo di perforazione	ER20A ha due canne lunghe	Chiave Allen	1 set
