Macchino per perforazione e tocco

Come uno dei produttori professionisti in Cina, Yueli vorrebbe offrirti per la perforazione e il tocco. E ti offriremo il miglior servizio post-vendita e la consegna tempestiva.

Modello:LY-650

Invia richiesta

Descrizione del prodotto

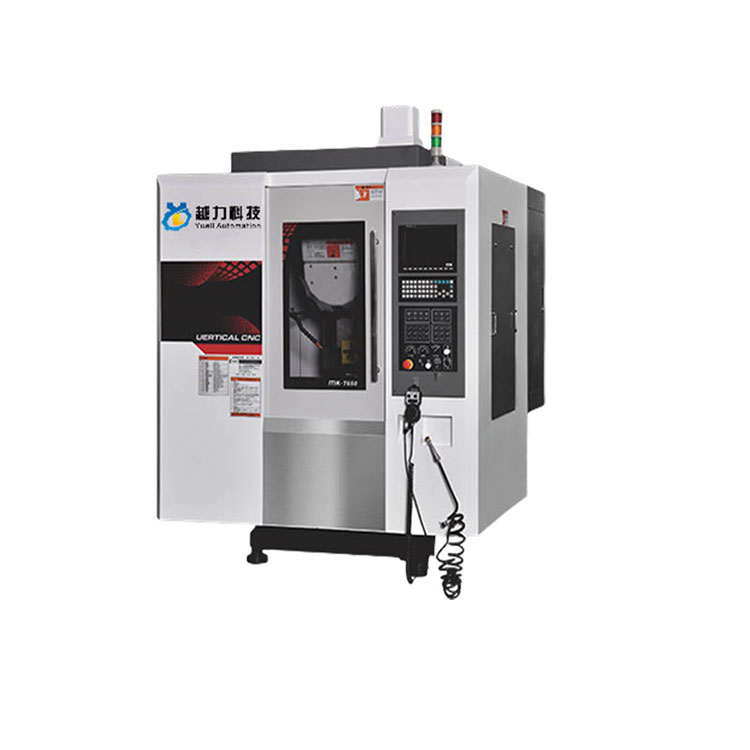

Ly-650 perforazione e toccando

Lo Yueli, un produttore rispettabile in Cina, è disposto a offrirti una macchina da perforazione e toccante. Promettiamo di fornirti il miglior supporto post-vendita e consegna rapida. Drilling And Tapping Machine

Introduzione del prodotto:

Panoramica della funzione:

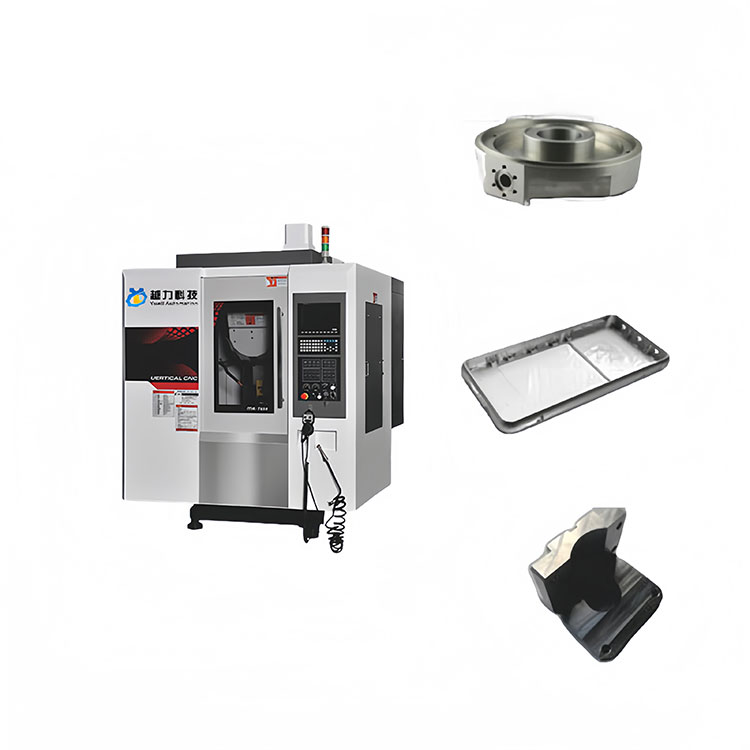

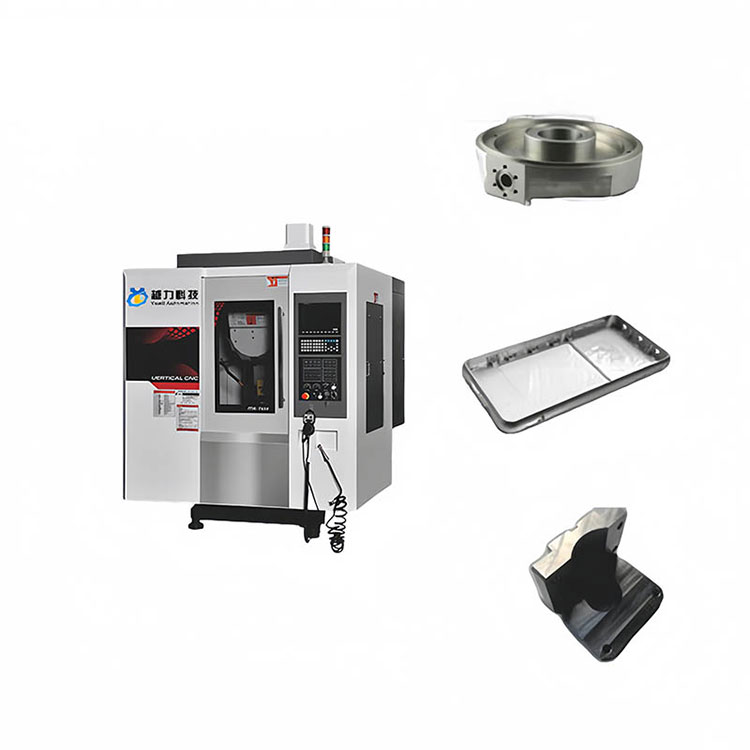

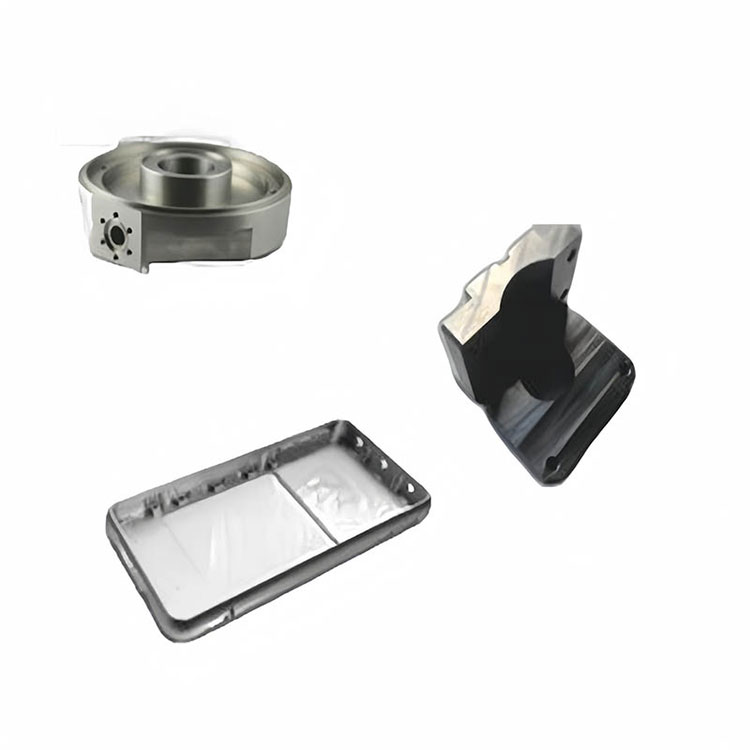

Specializzato per piccole parti porose e lavorazione dei prodotti. È adatto per l'elaborazione di parti del telefono cellulare, attrezzature di comunicazione, aerospaziale, locomotive automobilistiche, strumenti e contatori, industria leggera e tessile, elettrodomestici elettronici e produzione di macchinari, nonché elettrodi di rame, alluminio e altri settori di lavorazione;

La struttura principale è realizzata in ghisa ad alta resistenza, e dopo una ricottura a sollievo da stress e un trattamento naturale di invecchiamento, l'accuratezza del letto è resistente e stabile, molto tempo senza deformazione;

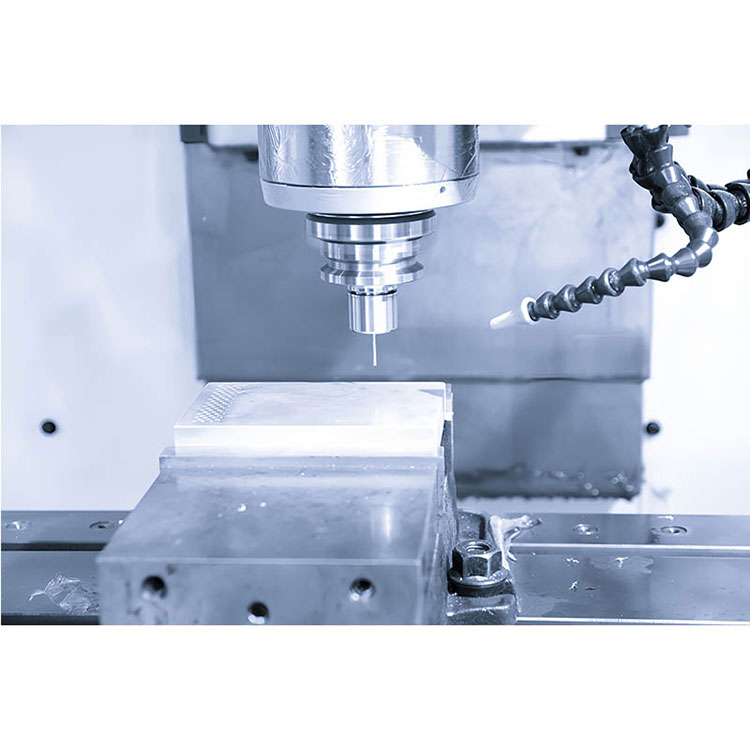

Adottare il mandrino con giunzione dritta ad alta precisione per realizzare la lavorazione ad alta velocità del pezzo; L'uso del sistema della macchina di raffreddamento della temperatura dell'olio può ridurre l'aumento della temperatura causata dalla rotazione ad alta velocità del mandrino, migliorare efficacemente l'estensione termica del mandrino e migliorare l'accuratezza della lavorazione;

Il negozio di strumenti di serraggio viene utilizzato per migliorare la velocità di cambio dello strumento e l'accuratezza della macchina utensile e la capacità del negozio di strumenti è di 16 o 21 pezzi;

La base di fusoliera adotta il design della struttura inclinata posteriore, che è facile da pulire i rifiuti all'interno della macchina utensile;

La progettazione strutturale della colonna alta aumenta la distanza tra l'estremità del naso del mandrino e il banco da lavoro, che è più adatto per l'installazione e l'applicazione dei componenti del quarto albero e rende l'area di elaborazione più ampia.

Traccia lubrificazione automatica Oiler, tempistica intermittente Controllo quantitativo dell'iniezione di olio, lubrificazione duratura delle parti in movimento;

Specifiche di riferimento

Parametro meccanico	unità	T650	T850	T1000	T1200
Viaggio triassiale	mm	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
Dimensione del tavolo	mm	650x475	1000x500	1300x550	1100x500
T-slot	mm	5-18x80	4-16x100	5-18x80	5-18x100
Capacità massima del cuscinetto della tabella	kg	300	500	600	700
Distanza dall'estremità del mandrino a superficie di lavoro	mm	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
Distanza dal centro del fuso al binario di guida della colonna	mm	541	580	580	605
Specifiche della ferrovia dell'asse x	mm	35	35	35	30
Specifiche ferroviarie dell'asse Y.	mm	30	35	35	35
Specifiche della ferrovia dell'asse z	mm	35	35	35	35
Specifiche a vite x/y/z	mm	32x16	36x16	36x16	36x16
Specifica del mandrino		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Velocità massima del fuso	RPM	20000	20000	20000	20000
Potenza del fuso	KW	5.5	5.5	5.5	7.5
Potenza motore a tre assi x/y/z	KW	1.5/1.5/3	2/2/3	2/2/3	2/2/3
X/y/z velocità massima veloce	m/mio	48	48	48	48
X/Y/Z Velocità di taglio massima	mm/min	10000	10000	10000	10000
Accuratezza del posizionamento a tre assi	mm	± 0,003/300	± 0,003/300	± 0,003/300	± 0,003/300
Accuratezza di posizionamento ripetuta a tre assi	mm	± 0,002/300	± 0,002/300	± 0,002/300	± 0,002/300
Specifica della pressione dell'aria	kg/cm2	6-7	6-7	6-7	6-7
Dimensione della macchina	mm	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
Peso della macchina	T	3.2	4.5	5.3	6.5

Una varietà di opzioni di sistema CNC

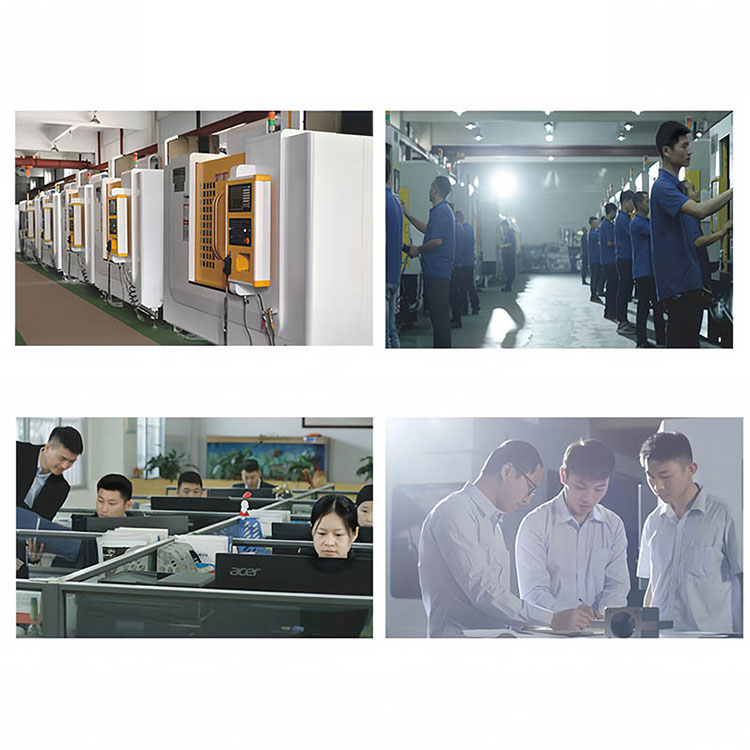

Forza aziendale

Drilling And Tapping Machine

Processo di produzione

1, ghisa per fornace ad alta temperatura e trattamento di invecchiamento di oltre sei mesi.

2, processo di montaggio rigoroso (gruppo di binario, gruppo di viti di piombo, gruppo cuscinetto, ecc.).

3, squisita tecnologia di raschiatura (raschietto del motore, raschietto dell'estremità del mandrino, raschietto della superficie di installazione della colonna).

4, produzione scientifica, tracciabilità dell'intero processo di controllo di qualità.

Drilling And Tapping Machine

Sistema di garanzia della qualità

1. Quando si rilevano l'errore del tono, la rettilinea del binario di guida dell'asse lineare nelle direzioni XX e YY può essere testata contemporaneamente.

2, assicurarsi che l'accuratezza di lavorazione e assemblaggio di ciascuna parte della macchina utensile. Vengono misurati l'accuratezza del posizionamento formale e l'accuratezza del posizionamento ripetuto della macchina utensile.

3, l'intera macchina rileva l'accuratezza del grado verticale del mandrino e del piano della tabella e l'accuratezza è necessaria per garantire entro 0,01 mm.

4. La verticalità della guida guida dell'asse Z e del banco di lavoro viene rilevata dall'intera macchina e l'accuratezza è garantita entro 0,01 mm.

5. La macchina rileva la verticalità del binario di guida dell'asse XY, che richiede precisione entro 0,005 mm.
